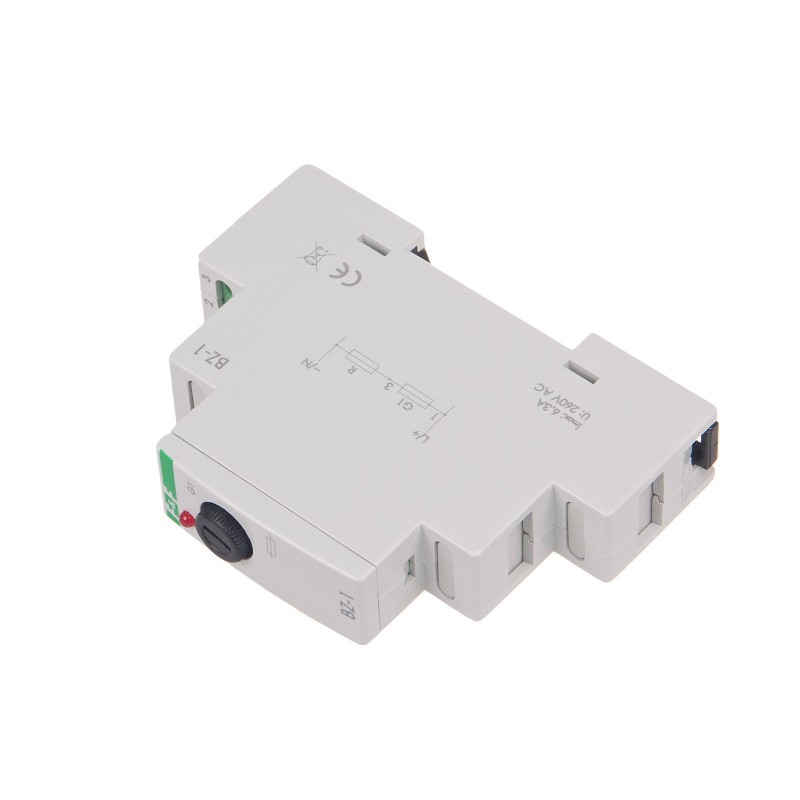

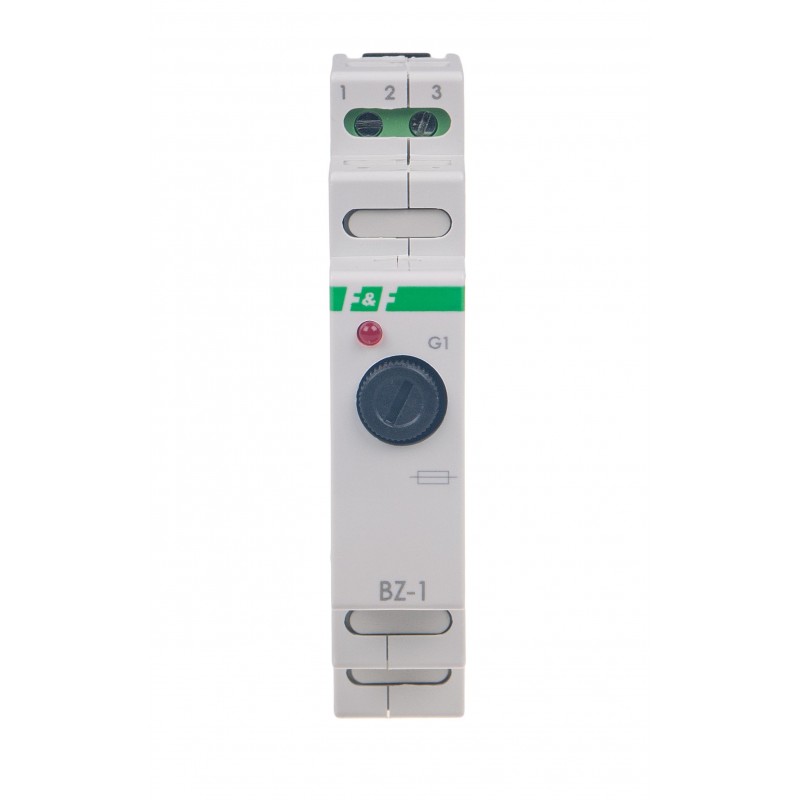

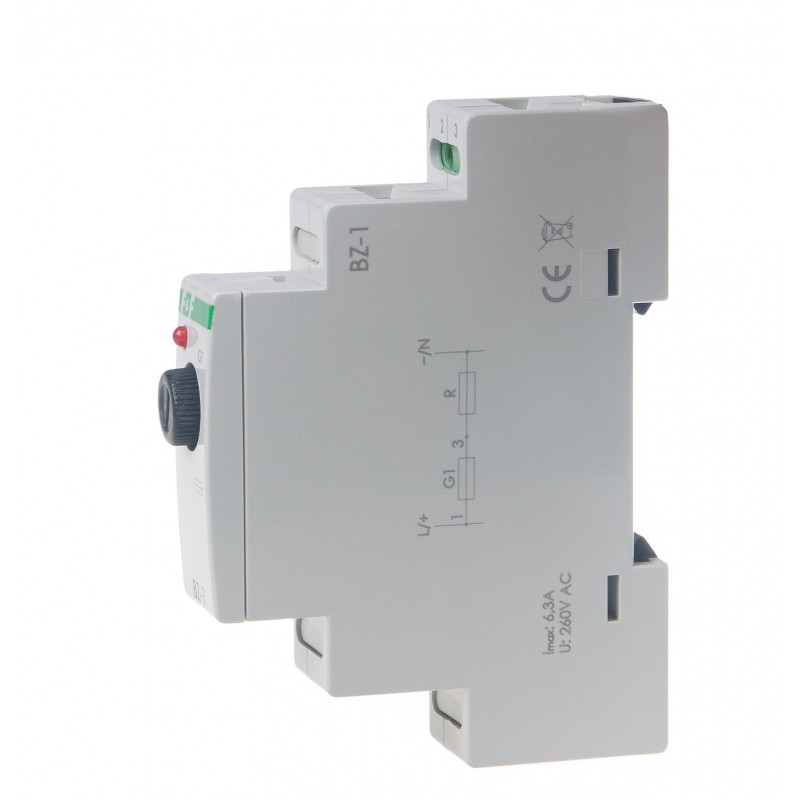

Moduł bezpiecznikowy BZ-1
Moduł bezpiecznikowy BZ-1
BZ-1, 5908312592211
Opis produktu
Jednogniazdowy.Moduł bezpiecznikowy BZ-1 przeznaczony jest do zabezpieczenia odbiorników elektrycznych przed skutkami wzrostu prądu ponad dopuszczalną wartość.
Działanie
Zadziałanie bezpiecznika (przepalenie wkładki topikowej) sygnalizowane jest przez świecenie czerwonej diody LED.
Brak lub uszkodzenie bezpiecznika nie zapewnia fizycznego rozłączenia obwodu!
Przez obwód bezpiecznika nadal może przepływać prąd diody sygnalizacyjnej (maksymalnie 3 mA), co w przypadku zabezpieczania odbiorników małej mocy (<10 W) powodować może obecność napięcia na zaciskach wyjściowych bezpiecznika oraz załączenie kontrolek sygnalizacyjnych podłączonych do wyjścia bezpiecznika.
Uwaga!
W ofercie handlowej F&F znajdują się wkładki topikowe szybkie (S) i zwłoczne (T) o wartościach z zakresu 0,1 A÷6,3 A.
| Napięcie zasilania | max 250 V AC/DC (zależne od użytej wkładki topikowej) |
| Maksymalny prąd obciążenia | 6,3 A |
| Bezpiecznik | wkładka topikowa Ø5×20 mm |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 1 moduł (18 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
BZ-1 instrukcja obsługi (665.93k)
BZ-1 schemat CAD dxf (429.5k)
BZ deklaracja CE 2024 (179.11k)
