Wskaźnik napięcia WNC-3 trójfazowy

Wskaźnik napięcia WNC-3 trójfazowy

WNC-3, 5902431674261

Opis produktu

Cyfrowy. Trójfazowy.

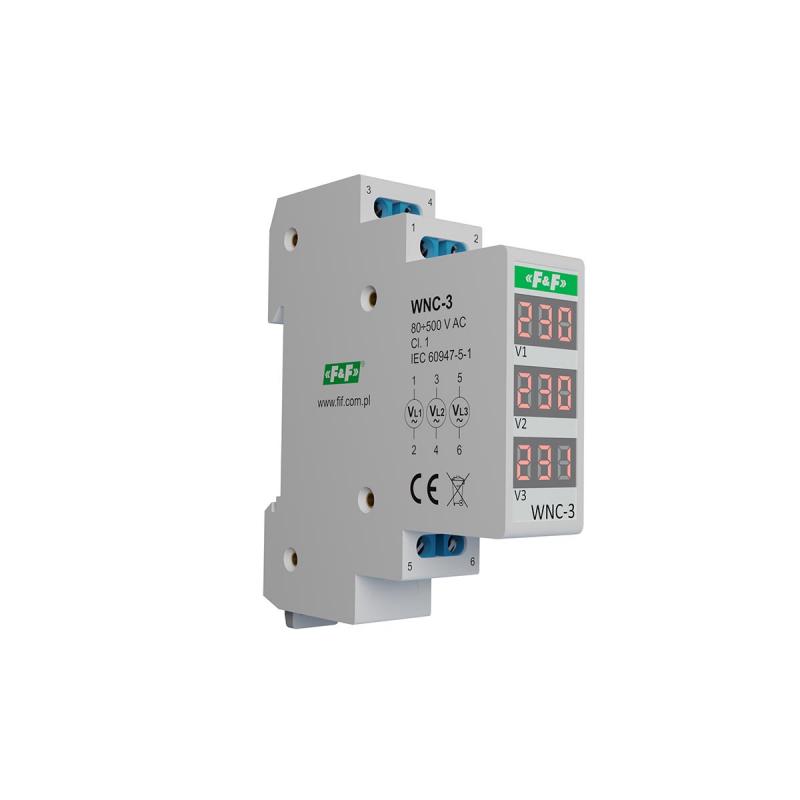

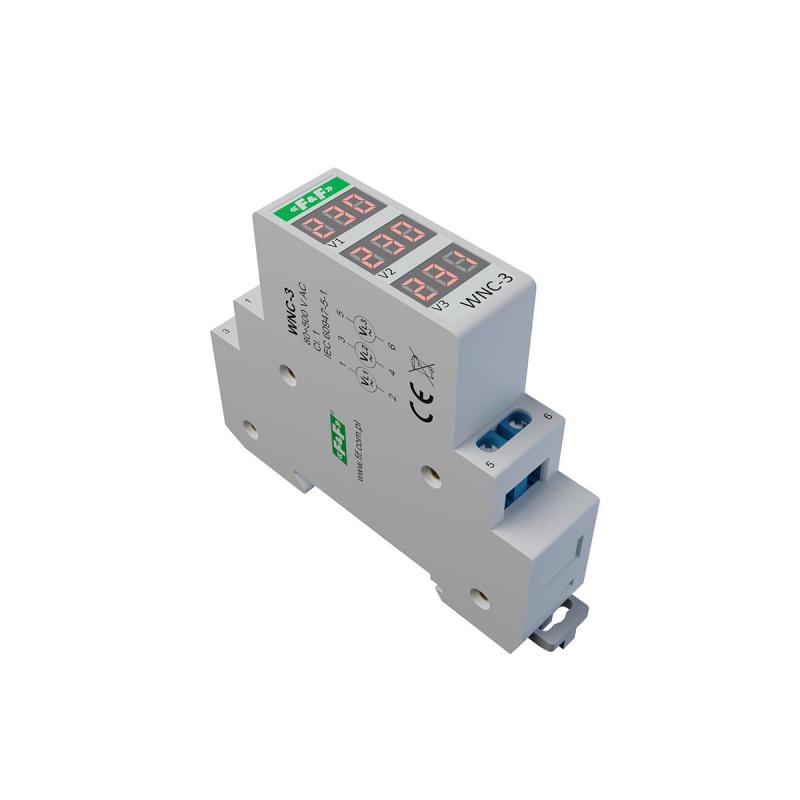

Wskaźnik napięcia WNC-3 przeznaczony jest do pomiaru i wskazywania wartości 3-fazowego napięcia przemiennego w zakresie 80÷500 V AC.

Działanie

Wskaźnik WNC-3 złożony jest z trzech niezależnych torów pomiarowych. Zmierzone wartości napięć wskazywane są bezpośrednio w postaci liczbowej na 3-rzędowym, 3-cyfrowym wyświetlaczu LED. Napięcia wyświetlane są z rozdzielczością 1 V, pomiar aktualizowany jest pięć razy na sekundę.
Mierzone napięcie wykorzystywane jest równocześnie do zasilania wskaźnika. W przypadku spadku napięcia poniżej 80 V, wyświetlacz wskaźnika może ulec wyłączeniu.




Typwoltomierz trójfazowy
Napięcie zasilania80÷500 V AC
Wyświetlacz3× 3-cyfrowy, 7-segmentowy LED
Częstotliwość zasilania50÷60 Hz
Dokładność wskazań2% (±1 cyfra)
Przyłączezaciski śrubowe 1,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy5 VA, 1 W
Temperatura pracy-5÷40°C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
Wskaźnik napięcia wnc-3 trójfazowy schemat podłączenia
