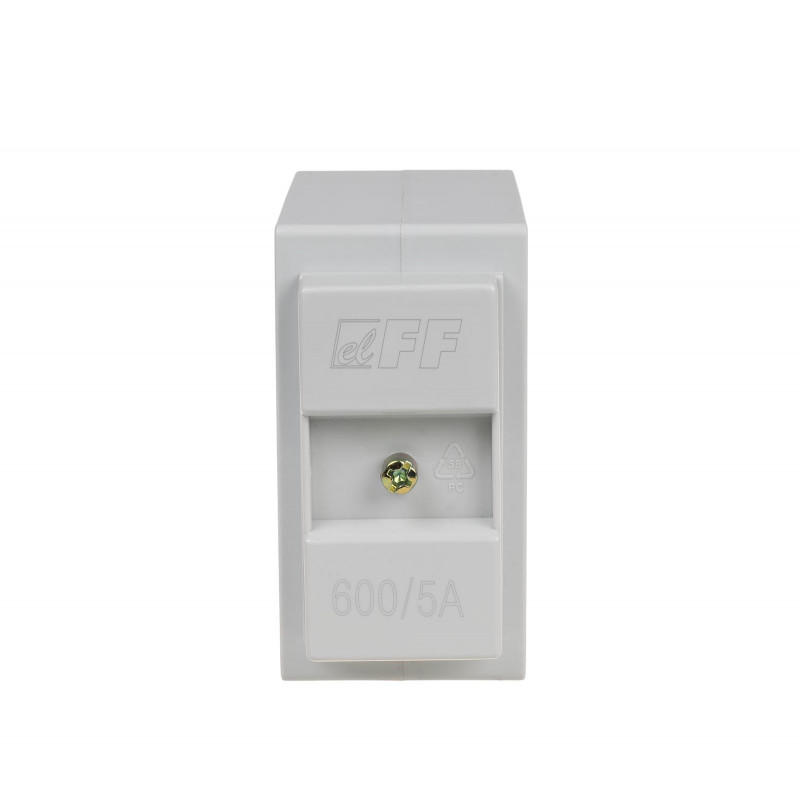

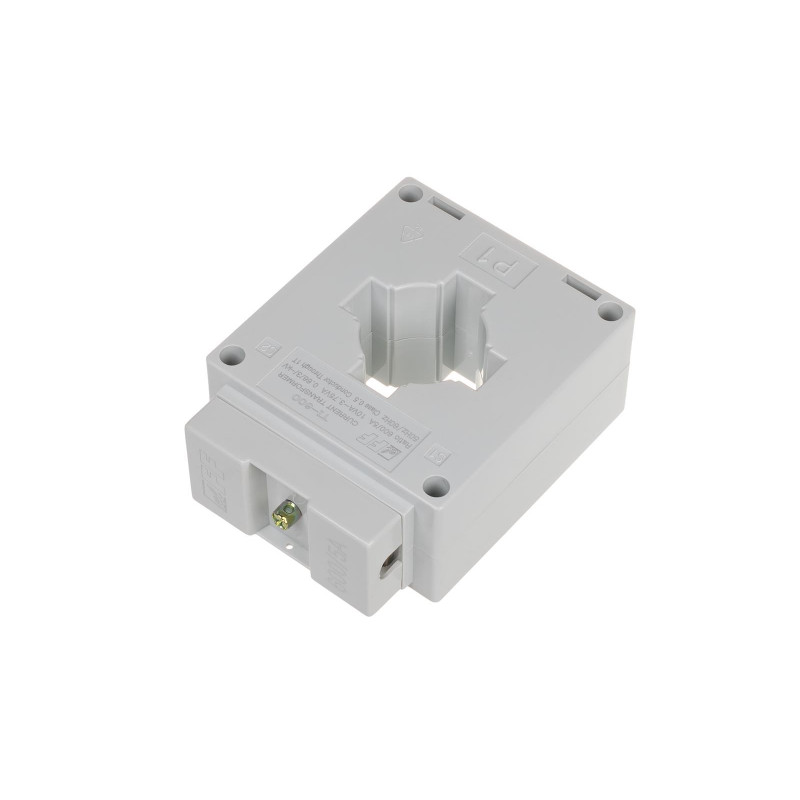

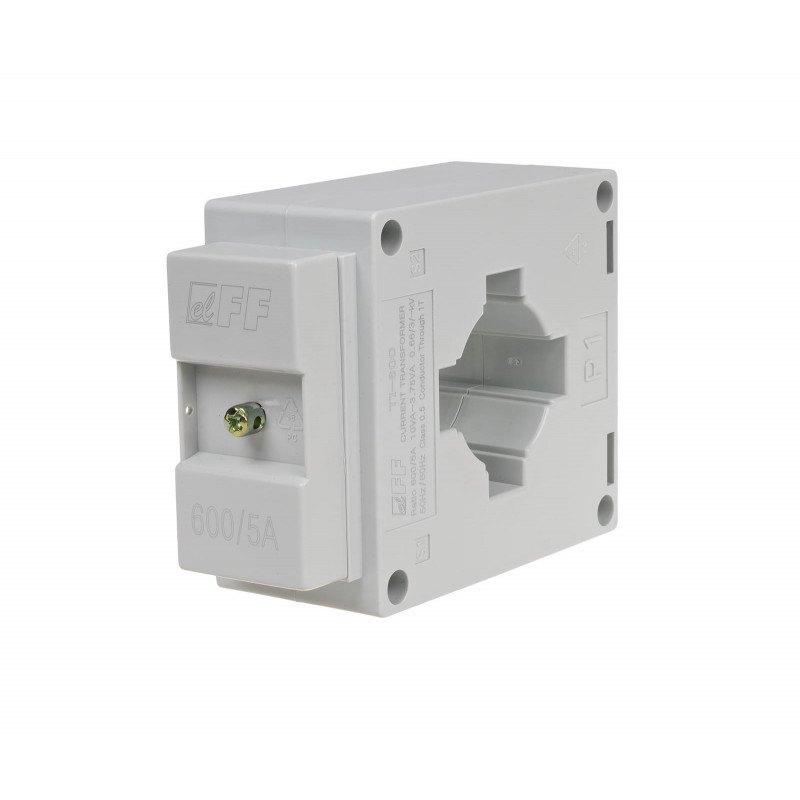

Przekładnik prądowy TI-600

Przekładnik prądowy TI-600

TI-600-5, 5908312595014

Opis produktu

Jednofazowy,
z zamkniętym rdzeniem.
Przekładnia 600/5.
Moc 5 VA.

PrzekÅ‚adnik prÄ…dowy sÅ‚uży do  proporcjonalnej zmiany dużych natężeÅ„ prÄ…du na niższe wartoÅ›ci, przystosowane do  zakresów pomiarowych urzÄ…dzeÅ„ kontrolnych i pomiarowych.

Działanie
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika prądowego (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeÅ„ prÄ…dów w obu uzwojeniach jest wielkoÅ›ciÄ… staÅ‚Ä… i nazywa siÄ™ przekÅ‚adniÄ… prÄ…dowÄ…: IPn/ISn=N, gdzie IPn - prÄ…d pierwotny znamionowy; ISn - prÄ…d wtórny znamionowy; N - wartość przekÅ‚adni. Z wartoÅ›ci prÄ…du pÅ‚ynÄ…cego przez uzwojenie wtórne można wyznaczyć wartość prÄ…du  pÅ‚ynÄ…cego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prÄ…d pierwotny mierzony; IPm - prÄ…d wtórny mierzony.


Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozÅ‚Ä…czania ukÅ‚adu wtórnego podczas pracy przekÅ‚adnika prÄ…dowego (możliwość wystÄ…pienia dużego napiÄ™cia skutkujÄ…cego porażeniem  osób lub uszkodzeniem urzÄ…dzenia).


Typjednofazowy
Budowaz zamkniętym rdzeniem
Przekładnia lp/ls600/5
Klasa0,5
Moc [VA]5 VA
Częstotliwość50÷60 Hz
Maksymalne napięcie pracy0,66 kV AC
Nr normyIEC 60044-1
Prąd wtórny nominalny Is5 A
Napięcie przebicia izolacji3 kV/1 min.
Waga0,305 kg
Współczynnik bezpieczeństwaFS ˂ 5
Przyłącze S1/S2zaciski śrubowe 4 mm²
Wymiary otworu P1/P2 - A1/A2/A3xB; C [mm]40 mm/30 mm/ - × 10 mm; Ø30 mm
Wymiary WxHxD [mm]75 mm × 99 mm × 40 mm
Moment dokręcający0,5 Nm
Temperatura pracy-5÷40°C
Pozycja montażupionowa/pozioma
Montażtablica/szynoprzewód
Stopień ochronyIP20







typIp/IsKlasa moc
[VA]
wymiary otworu P1/P2
A1/A2/A3×B; C [mm]
wymiary
W×H [mm]
waga
[kg]
TI-30* 30/5 12,5Ø2244×67×300,135
TI-4040/511Ø22 44×67×300,135
TI-5050/511,5Ø22 44×67×300,135
TI-6060/511,5Ø22 44×67×300,135
TI-7575/5 11,5Ø2244×67×300,135
TI-8080/511,5Ø22 44×67×300,135
TI-100 100/5  0,5
2,530/25/20×10; Ø2261×81×34 0,235
TI-150150/50,52,530/25/20×10; Ø22 61×81×34 0,235
TI-200200/50,55,030/25/20×10; Ø22 61×81×34 0,235
TI-250250/50,55,030/25/20×10; Ø22 61×81×34 0,235

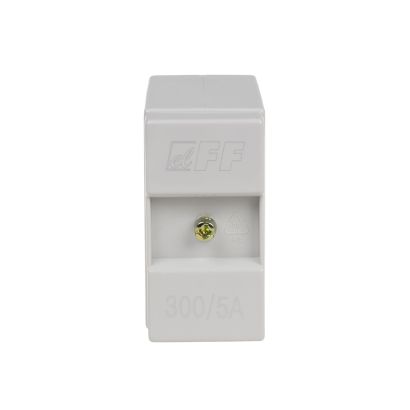

TI-300300/5 0,55,030/25/20×10; Ø2261×81×34 0,235
TI-400400/5 0,55,040/30/ - ×10; Ø30 75×99×40 0,305
TI-600600/50,55,040/30/ - ×10; Ø30 75×99×40 0,305
TI-10001000/5 0,510,062/52/38×21; Ø46126×102×62 -
TI-12501250/50,510,062/52/38×21; Ø46126×102×62 -
TI-16001600/5 0,510,062/52/38×21; Ø46126×102×62 -


Uwaga!
Dotyczy tylko TI-30

* W celu poprawnej pracy przekÅ‚adnika wymagane jest 4-krotne przeÅ‚ożenie przewodu prÄ…dowego przez otwór przekÅ‚adnika.
