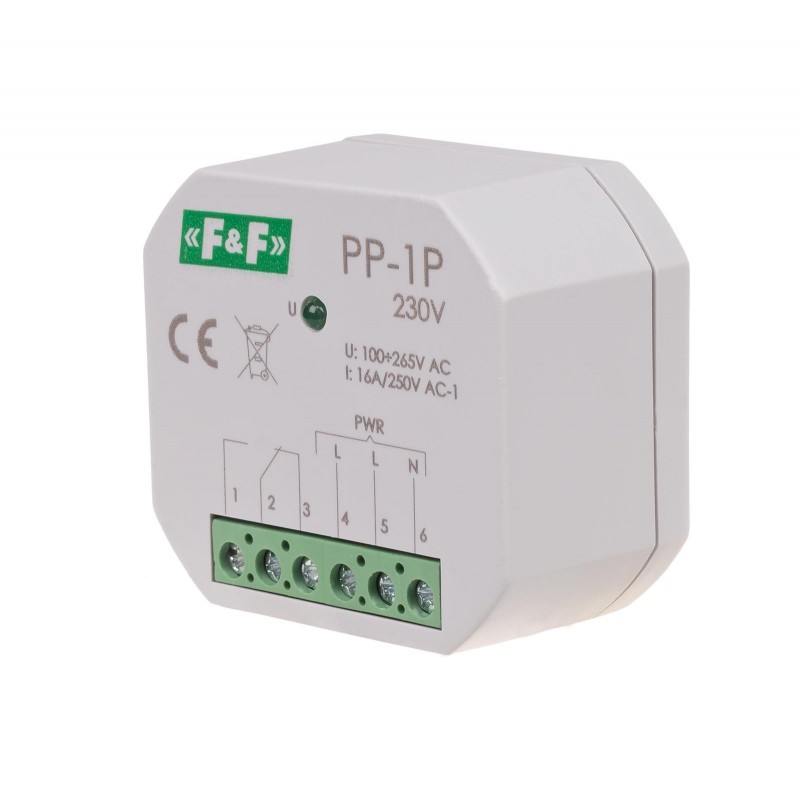

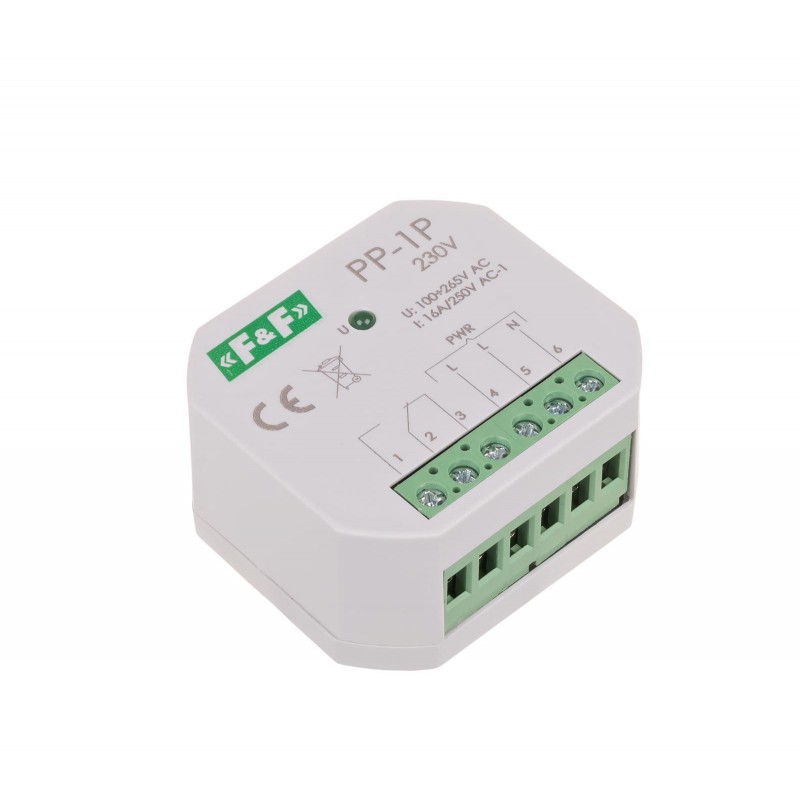

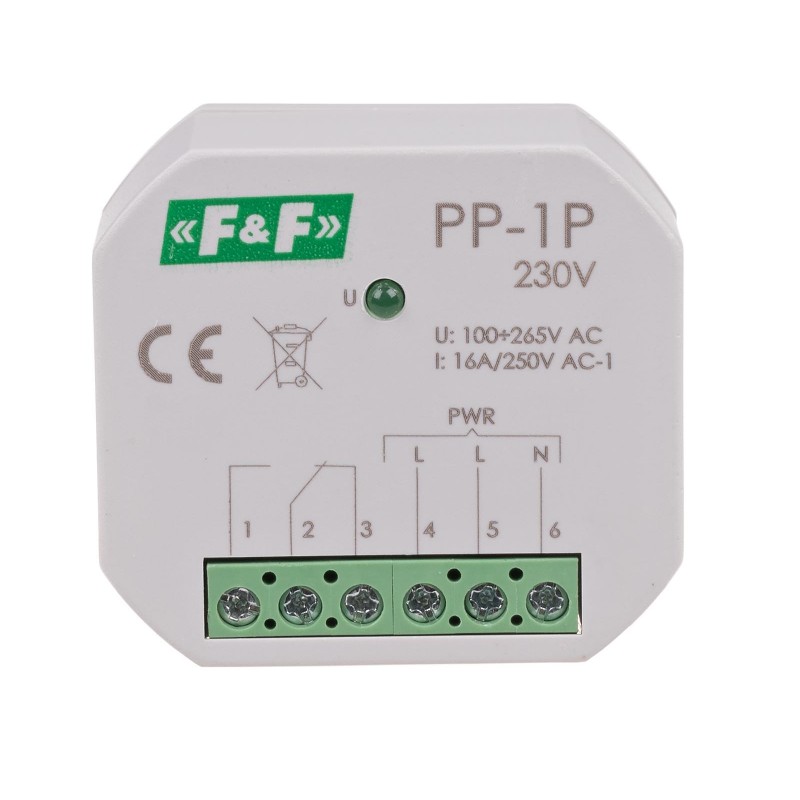

Przekaźnik elektromagnetyczny PP-1P 230 V

Indeks do zamówień: PP-1P-230V, EAN13: 5908312598510

Opis produktu

Konfiguracja styków: 1 x styk przełączny (NO/NC)
Prąd obciążenia: 16 A
Napięcie zasilania: 100÷265 V AC

Przekaźnik elektromagnetyczny w obudowie do bezpośredniego montażu w puszce podtynkowej Ø60.

Działanie przekaźnika elektromagnetycznego PP-1P 230V

Styki przekaźnika przełączają się po podaniu napięcia zasilania. Załączenie przekaźnika sygnalizuje świecenie zielonej diody LED. Po zaniku napięcia zasilania styk powraca do pierwotnej pozycji.

Napięcie zasilania	100÷265 V AC
Maksymalny prąd obciążenia AC-1	16 A
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Trwałość łączeniowa mechaniczna	min. 5x10⁶ cykli
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,6 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	Ø54 (48×43 mm), wysokość: 25 mm
Montaż	w puszce podtynkowej Ø60
Stopień ochrony	IP20

PP-1P 230 V instrukcja obsługi (645.97k)

PP-1P 230V schemat CAD dxf (72.35k)

PK PP deklaracja CE 2024 (181.42k)

Oznaczenia na urządzeniach
Wartość obciążenia styku podana na urządzeniu odnosi się do odbiorników rezystancyjnych (odbiorniki bezindukcyjne, dla których parametr współczynnika mocy wynosi 1 (cosφ=1)).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków, np. obciążenie, dla którego cosφ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosφ=0,25 nawet o 50%.

Tabela obciążalności styków
W zależności od charakteru podłączonego odbiornika styk można obciążyć następującymi wartościami:

ŹRÓDŁA ŚWIATŁA

tabela mocy

CHARAKTER OBCIĄŻENIA ODBIORNIKÓW

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:

Żarówki	Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100W ma rezystancję ok. 40 Om co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A.
Halogeny	Podobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A.
Silnik indukcyjny 1-fazowy (np. pompa)	Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego.
Zasilacz impulsowy (np. do oświetlenia LED)	Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza.
