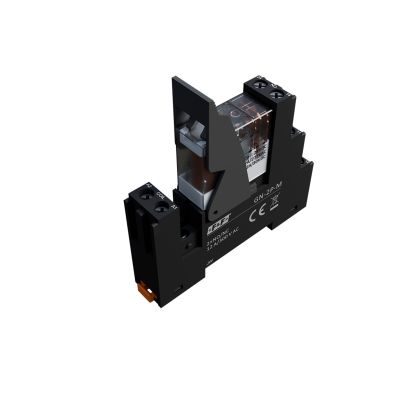

GPK-2P-M-24DC-BL

Komplet składa się z kompaktowego gniazda przekaźnikowego na szynę DIN TH-35 oraz przekaźnika interfejsowego serii PG-2P. Zestaw zapewnia niezawodne przełączanie sygnałów, separację galwaniczną oraz stabilną pracę w aplikacjach automatyki przemysłowej. To praktyczne i oszczędzające miejsce rozwiązanie do nowoczesnych szaf sterowniczych.

Gniazdo przekaźnikowe GN-2P-M – 1 moduł

Gniazdo przeznaczone do montażu przekaźników serii PG-2P (24 V DC / 230 V AC).

Najważniejsze cechy:

• wysoka wytrzymałość dielektryczna: 2500 V AC,
• obciążalność prądowa 12A,
• dwa styki przełączne 2P (NO/NC)
• napięcie znamionowe 300 V,
• montaż na szynie DIN TH-35,
• dostępne akcesoria: moduły przeciwprzepięciowe, obejmy wyrzutnikowe

Przekaźnik interfejsowy PG-2P-12A-24DC

Przekaźnik wyposażony jest w dwa styki przełączne (NO/NC) oraz cewkę 24 V DC.

Kluczowe parametry:

• konfiguracja styków 2P (NO/NC)
• obciążalność 12 A,
• materiał styków: AgSnO₂ – zwiększona trwałość i odporność na zużycie,
• stabilna praca w warunkach przemysłowych.

Obejma wyrzutnikowa GN-2P-M

Klamra montażowa zabezpiecza przekaźnik przed wypadnięciem z gniazda.

Moduł przeciwprzepięciowy oraz sygnalizacyjny z diodą LED GN-LV-24

Moduł przeciwprzepięciowy zwany również gasikiem, zabezpiecza elementy sterujące przed skutkami łuku elektrycznego powstającego przy wyłączeniu cewki przekaźnika.

Zastosowanie

Komplet znajduje zastosowanie w układach automatyki jako element separujący, dostosowujący sygnały oraz zapewniający bezpieczeństwo komunikacji pomiędzy sterownikami a urządzeniami wykonawczymi. Idealny do:

• systemów sterowania maszyn,
• instalacji przemysłowych,
• rozdzielnic i szaf sterowniczych,
• aplikacji, w których wymagana jest galwaniczna separacja sygnałów.

Zgodność z normami

Gniazda:

• PN-EN 60999-1:2002
• PN-EN 61810-1:2015-09
• PN-EN 61984:2009

Przekaźniki:

• PN-EN 60999-1:2002
• PN-EN 61810-1:2015-09
• PN-EN IEC 60947-1:2021-07
