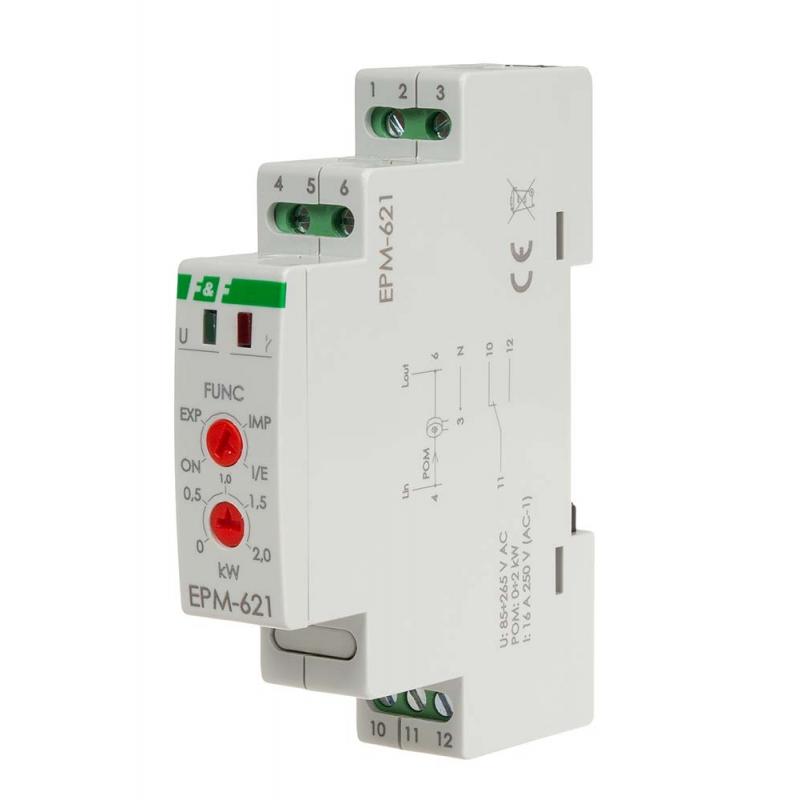

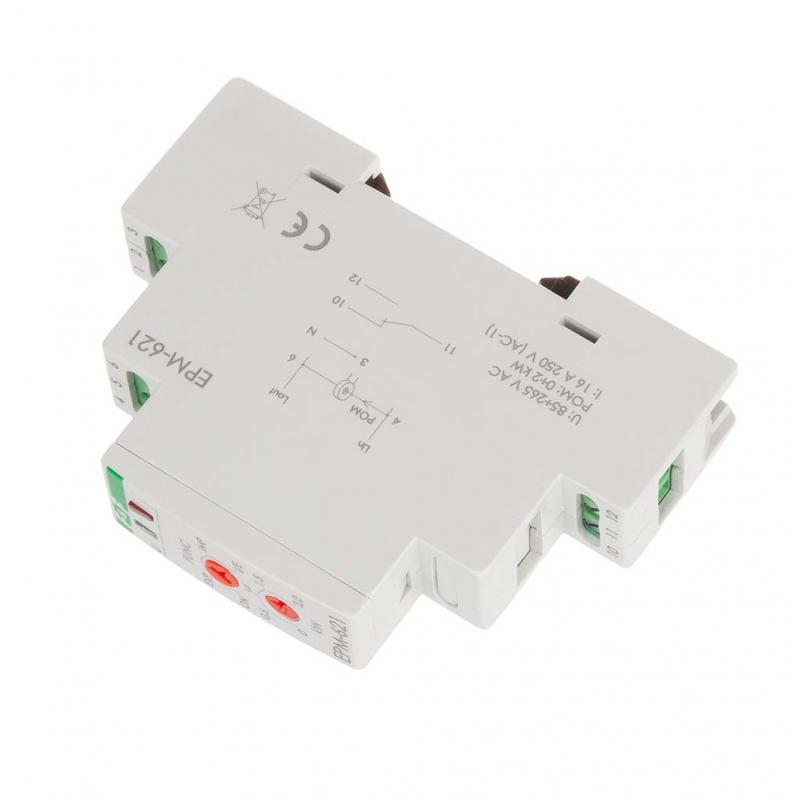

Przekaźnik prądowy EPM-621
Przekaźnik prądowy EPM-621
EPM-621, 5902431670256
Opis produktu
Przekaźnik kierunku poboru energii (pobierana/oddawana).
to dwukierunkowy miernik energii elektrycznej czynnej. Przeznaczony do pracy w sieci 1 fazowej.
Sygnalizuje przekroczenia ustawionego poziomu mocy:
- pobieranej z sieci,
- zwracanej do sieci,
- w obu kierunkach.
Działanie przekaźnika prądowego EPM-621

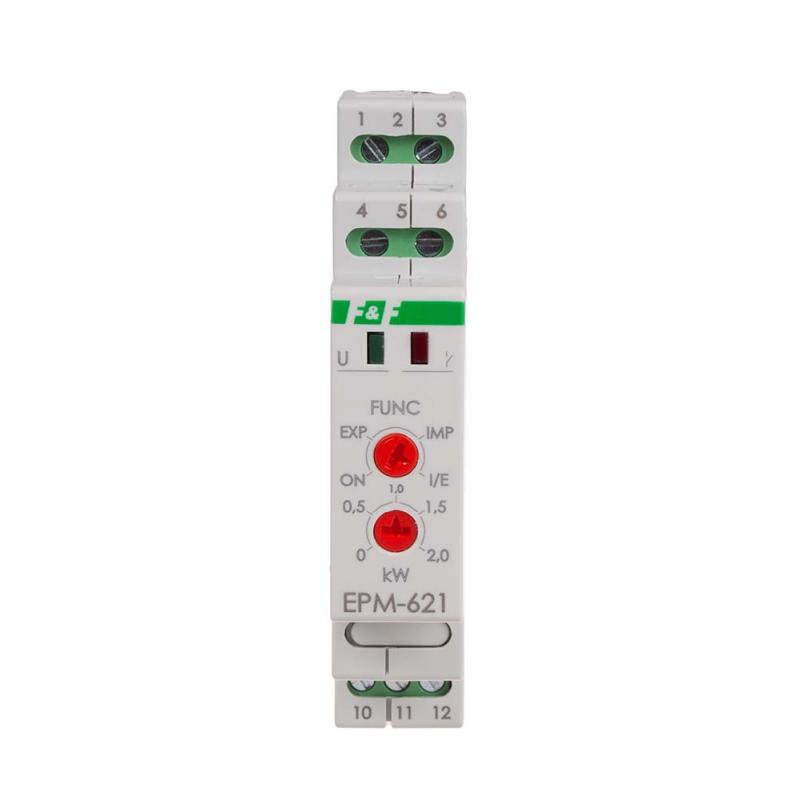

Za pomocą przełączników ustawiamy funkcję pracy oraz wartość progu zadziałania.
Przekaźnik posiada 4 tryby pracy:
- ON - tryb testowy (załączenie przekaźnika wyjściowego)
- EXP - kontrola mocy oddawanej do sieci (przepływ w kierunku Odbiór -> Źródło)
- IMP - kontrola mocy pobieranej z sieci (przepływ w kierunku Źródło -> Odbiór)
- I/E - kontrola mocy niezależnie od kierunku przepływu
Po przekroczeniu ustawionej wartości mocy styk zostanie zamknięty (poz. 11-12). Spadek mocy poniżej nastawionej wartości progowej spowoduje automatyczne otwarcie styku (poz. 11-10).
| Napięcie zasilania | 80÷265 V AC |
| Element wykonawczy | przekaźnik |
| Maksymalny prąd obciążenia | 16 A |
| Konfiguracja styków | 1 × NO/NC |
| Separacja styku | TAK |
| Zakres pomiarowy | 0÷2 kW |
| Czas powrotu | 1 s |
| Histereza powrotu zasilania | 5% |
| Prąd obwodu mierzonego Im | 16 A |
| Czas zadziałania | 1 s |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Pobór mocy | 0,8 W |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 1 moduł (18 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
EPM-621 schemat CAD dxf (394.26k)
EPM EPP deklaracja CE 2023 (178.5k)
EPM-621 instrukcja obsługi (87.49k)
