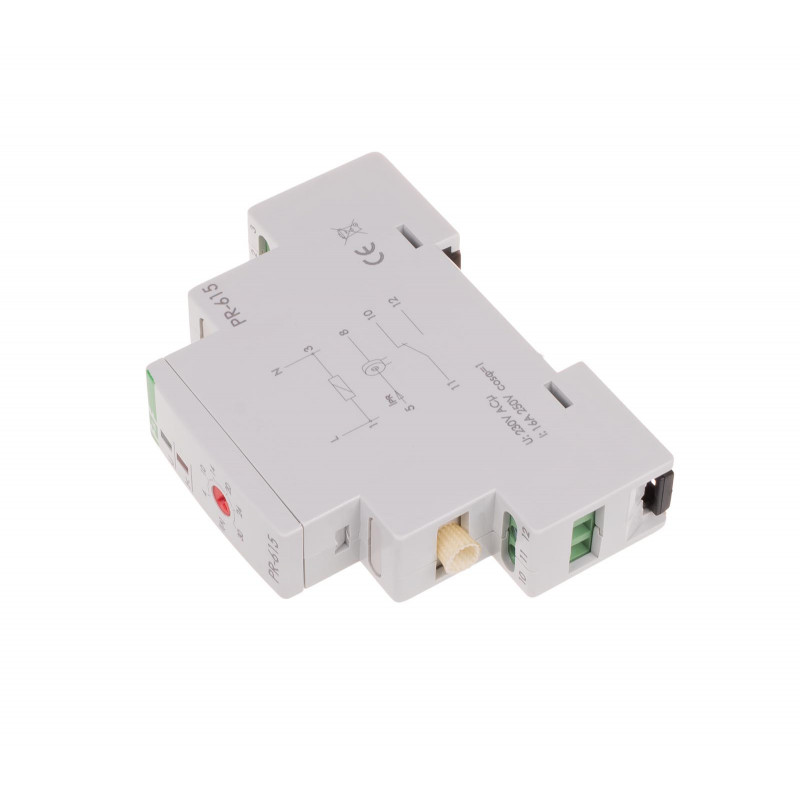

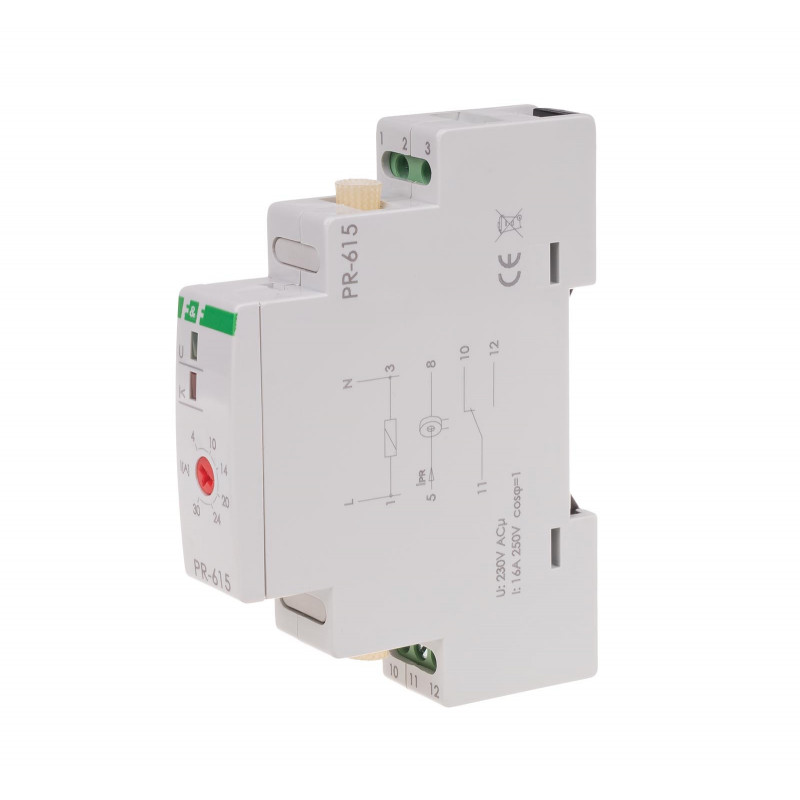

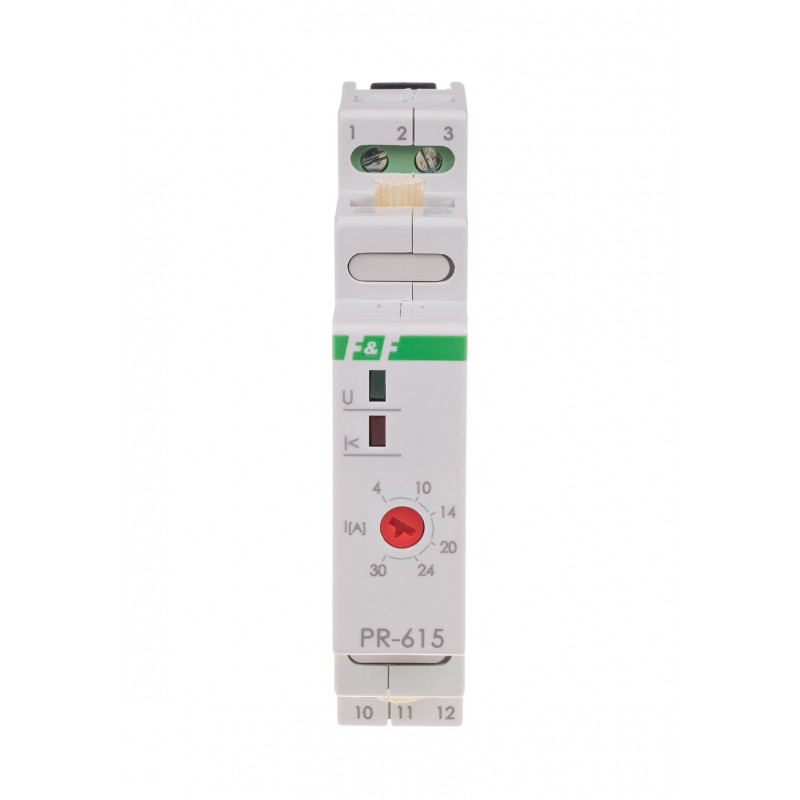

Przekaźnik priorytetowy PR-615

Przekaźnik priorytetowy z zakresem nastawy do 30 A

PR-615 automatycznie odłącza mniej ważny obwód, gdy pobór prądu przez odbiornik priorytetowy przekroczy wartość ustawioną przez użytkownika. Po zmniejszeniu obciążenia zasilanie odbiornika niepriorytetowego zostaje samoczynnie przywrócone.

Najważniejszą cechą tej wersji przekaźnika jest szeroki zakres regulacji progu zadziałania od 4 do 30 A. Pozwala to ustawić punkt przełączenia odpowiedni dla odbiorników, których normalny prąd pracy przekracza 15 A.

Pomiar wykonywany jest przez kanał przelotowy o średnicy 4 mm. Przewód odbiornika priorytetowego nie jest podłączany do toru pomiarowego urządzenia, lecz przechodzi przez otwór w jego obudowie. Maksymalny prąd tego odbiornika jest ograniczony przekrojem i wymiarami zastosowanego przewodu.

Odbiornik niepriorytetowy może być sterowany bezpośrednio do 16 A. W przypadku większej mocy styk PR-615 powinien sterować odpowiednio dobranym stycznikiem.

Praktyczne zastosowanie PR-615

PR-615 dobrze sprawdzi się w instalacji z jednofazowym przepływowym podgrzewaczem wody o mocy kilku kilowatów oraz elektrycznym ogrzewaniem podłogowym.

Próg zadziałania można ustawić tak, aby po uruchomieniu podgrzewacza przekaźnik wyłączył wybrane obwody ogrzewania. Po zakończeniu poboru ciepłej wody ogrzewanie zostanie automatycznie ponownie załączone.

Zakres nastawy do 30 A pozwala precyzyjniej rozpoznawać pracę większych odbiorników niż w wersji z regulacją ograniczoną do 15 A. PR-615 może być stosowany także w warsztatach i niewielkich obiektach usługowych, w których pierwszeństwo ma maszyna, sprężarka lub inne urządzenie o wyższym prądzie roboczym.

Najważniejsze cechy

• rozszerzony zakres regulacji 4–30 A,
• kanał przelotowy o średnicy 4 mm,
• pomiar bez bezpośredniego podłączania obciążenia do toru pomiarowego,
• możliwość współpracy z odbiornikiem priorytetowym o prądzie większym niż 15 A,
• automatyczne odłączanie obwodu niepriorytetowego,
• automatyczny powrót zasilania,
• separowany styk 1 × NO/NC,
• obciążalność wyjścia do 16 A,
• możliwość sterowania stycznikiem,
• montaż na szynie DIN 35 mm,
• obudowa o szerokości jednego modułu.

Uwaga!
Prąd odbiornika priorytetowego może być większy od 15 A. Ograniczony jest jedynie przekrojem przewodu prądowego odbiornika (odseparowanego od układu pomiarowego) przewleczonego przez kanał przelotowy przekaźnika.
W przypadku bezpośredniego podłączenia prąd odbiornika niepriorytetowego również nie może przekroczyć 16 A. Jeżeli prąd odbiornika niepriorytetowego przekracza wartość 16 A należy zastosować dodatkowy stycznik.
