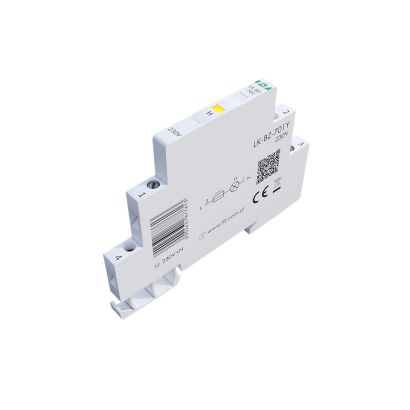

Lampka kontrolna LK-BZ-701Y 230 V

Działanie

LK-BZ-701Y 230 V to lampka kontrolna serii SLIM, która wskazuje obecność napięcia w kontrolowanym obwodzie za pomocą żółtej diody LED. W konstrukcji urządzenia zastosowano szybki bezpiecznik topikowy, który pełni funkcję wbudowanego zabezpieczenia lampki.

Urządzenie sprawdzi się tam, gdzie żółty sygnał ma odróżniać kontrolowany obwód od pozostałych wskazań w rozdzielnicy. Może informować o zasilaniu instalacji pomocniczej, odbiornika lub wydzielonej sekcji układu. Szerokość 6,2 mm pozwala zamontować kontrolkę bez przeznaczania na nią pełnego modułu ani dodatkowego zabezpieczenia.

Obecność napięcia w fazie sygnalizowana jest świeceniem diody LED włączonej w obwód tej fazy. Brak świecenia wskazuje na brak napięcia zasilania, lub uszkodzenie wbudowanej wkładki topikowej.

Wbudowany w lampkę szybki bezpiecznik topikowy eliminuje potrzebę stosowania dodatkowych zabezpieczeń w przypadku, gdy lampka znajduje się w obwodzie z ograniczeniem prądowym o wartości mniejszej niż 100A.


Rodzaje lampek kontrolnych LK-BZ-701

	Index	Kolor	Napięcie	Instrukcja
	LK-BZ-701R	1 x czerwony	230 V+N	Pobierz
	LK-BZ-701G	1 x zielony	230 V+N	Pobierz
	LK-BZ-701Y	1 x żółty	230 V+N	Pobierz
	LK-BZ-701B	1 x niebieski	230 V+N	Pobierz
	LK-BZ-701B-110	1 x niebieski	110 V+N	Pobierz
