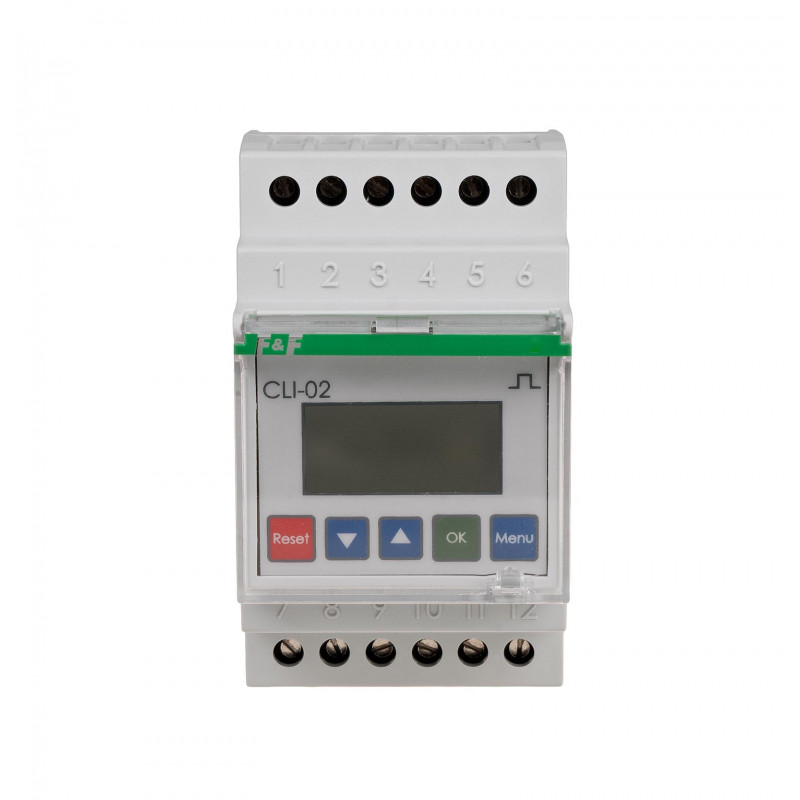

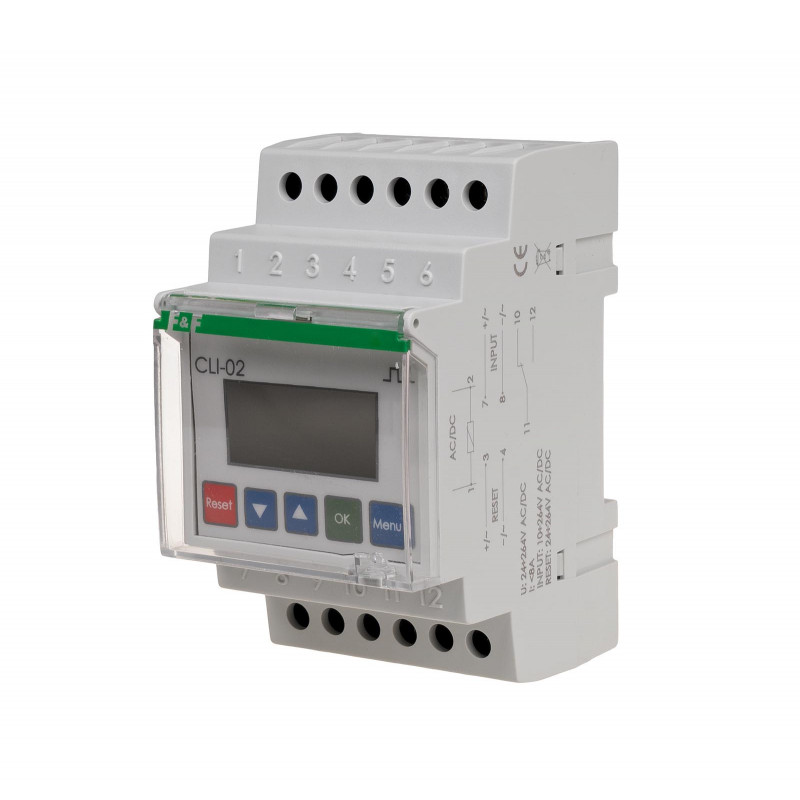

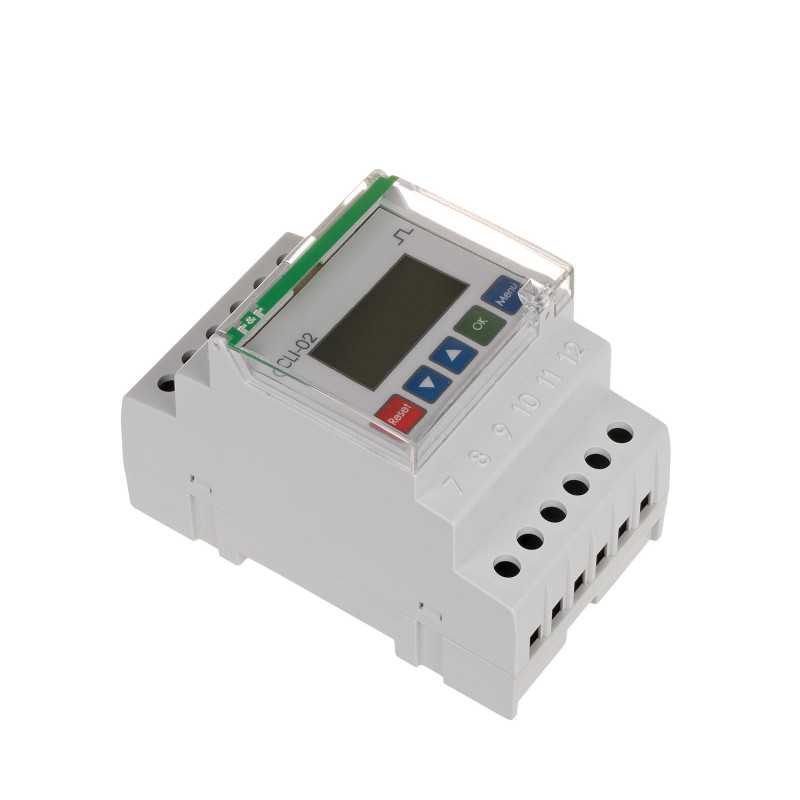

Licznik impulsów CLI-02

Indeks do zamówień: CLI-02, EAN13: 5908312592242

Opis produktu

Licznik impulsów. Programowalny.

Liczniki impulsów służą do zliczania sygnałów napięciowych AC/DC generowanych przez dodatkowe, zewnętrzne urządzenia w celu określenia liczby wykonanych cykli pracy w układach automatyki, np. do kontroli liczby uderzeń prasy, liczby obrotów urządzenia rotującego, liczby elementów schodzących z taśmy produkcyjnej, itp.

Impulsy są zliczane według indywidualnego programu ustawionego przez użytkownika. Po osiągnięciu wartości granicznej licznik wykona akcję skonfigurowaną według indywidualnych potrzeb użytkownika.

Funkcje licznika

panel sterujący, umożliwiający zaprogramowanie i monitorowanie pracy urządzenia
wejście licznikowe przystosowane do pracy z sygnałami AC/DC o amplitudzie od 10 do 264 V i częstotliwości do 50 Hz dla sygnałów AC i 5 kHz dla sygnałów DC
ustawialny parametr PRÓG z zakresu 1÷99 999 999 określający graniczną liczbę impulsów które mają być zliczone w każdym cyklu pracy
tryb odliczania “w dół” od zadanej wartości, z sygnalizacją osiągnięcia zera (np. 9999→0)
wybór zbocza impulsu wejściowego (narastające lub opadające), na które reagował będzie licznik
zewnętrzne wejście zerujące RESET
możliwość automatycznego zerowania licznika lokalnego (praca w pętli) z możliwościa ustawienia wybranej akcji przekaźnika
wyjście przekaźnikowe sygnalizujące osiągnięcie zadanego stanu licznika
wybór akcji przekaźnika: impuls o zadanej długości czasu; zmiana stanu WŁ→WYŁ lub WYŁ→WŁ
licznik lokalny, zerowany za pomocą zewnętrznego wejścia zerującego, lub za pomocą przycisku RESET
licznik globalny (TOTAL), zliczający wszystkie impulsy (praca w pętli 0→ 99 999 999→0→ .... lub zerowany z poziomu menu konfiguracyjnego licznika)
filtr cyfrowy, umożliwiający ograniczenie maksymalnej częstotliwości zliczanych impulsów (do eliminacji zakłóceń na wejściu licznika)
pamięć stanu licznika lokalnego i globalnego po zaniku napięcia zasilania
przeskalowanie wartości zliczonych impulsów według zadanego mnożnika lub dzielnika
blokada dostępu do menu programowego za pomocą kodu PIN
określenie trybu podświetlania wyświetlacza
menu programowe w jednym z trzech języków: polskim, angielskim lub rosyjskim

Typ	licznik impulsów
Napięcie zasilania	24÷264 V AC/DC
Interfejs komunikacyjny	BRAK
Wejście liczące - napięcie - stan niski	0÷5 V AC/DC
Wejście liczące - napięcie - stan wysoki	10÷264 V AC/DC
Wejście liczące - częstotliwość dla sygnału DC	maks. 5 kHz
Wejście liczące - częstotliwość dla sygnału AC	maks. 50 Hz
Wejście RESET - napięcie	24÷264 V AC/DC
Prąd obciążenia styku 1xNO/NC	8 A
Maksymalna zliczana wartość	99999999
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	1,5 W
Temperatura pracy	-20÷50°C
Wymiary	3 moduły (52,5 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
