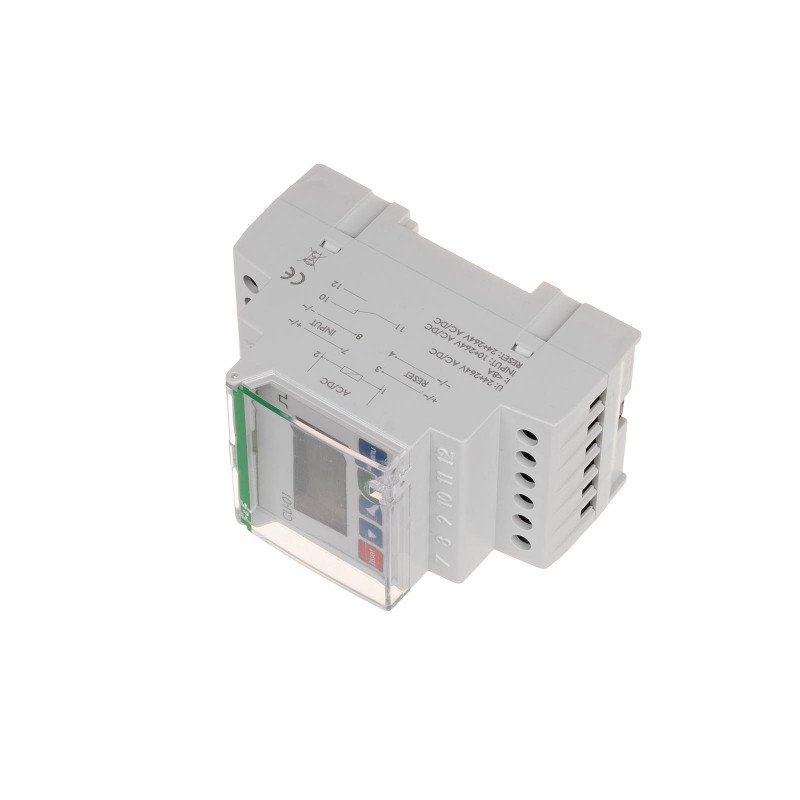

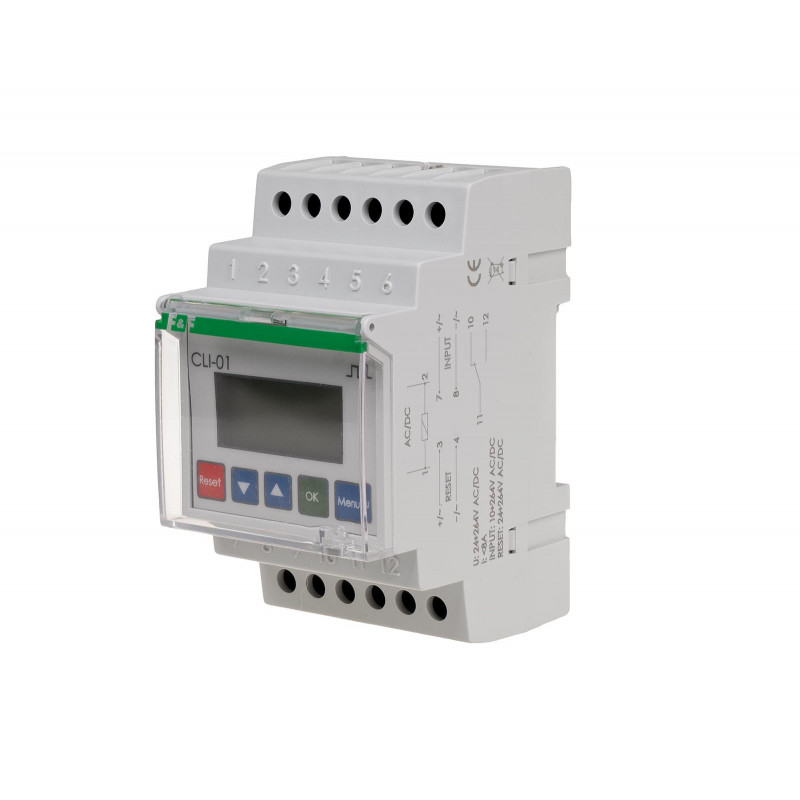

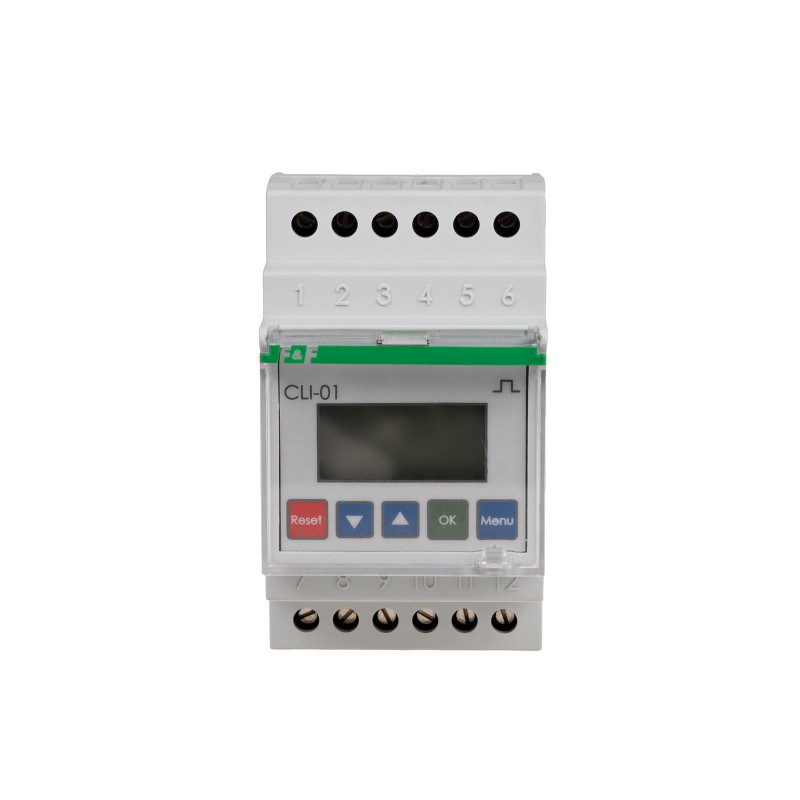

Licznik impulsów CLI-01

Indeks do zamówień: CLI-01, EAN13: 5908312591764

Opis produktu

Programowalny licznik impulsów.

Liczniki impulsów służą do zliczania sygnałów napięciowych AC/DC generowanych przez dodatkowe, zewnętrzne urządzenia w celu określenia liczby wykonanych cykli pracy w układach automatyki, np. do kontroli liczby uderzeń prasy, liczby obrotów urządzenia rotującego, liczby elementów schodzących z taśmy produkcyjnej, itp.

Funkcje licznika

panel sterujący, umożliwiający zaprogramowanie i monitorowanie pracy urządzenia
wejście licznikowe przystosowane do pracy z sygnałami AC/DC o amplitudzie od 10 do 264 V i częstotliwości do 50 Hz dla sygnałów AC i 5 kHz dla sygnałów DC
ustawialny parametr PRÓG z zakresu 1÷99 999 999 określający graniczną liczbę impulsów które mają być zliczone w każdym cyklu pracy
zewnętrzne wejście zerujące RESET
wyjście przekaźnikowe sygnalizujące osiągnięcie zadanego stanu licznika
licznik lokalny, zerowany za pomocą zewnętrznego wejścia zerującego, lub za pomocą przycisku RESET
licznik globalny (TOTAL), zliczający wszystkie impulsy (praca w pętli 0→99 999 999→0→ .... lub zerowany z poziomu menu konfiguracyjnego licznika)
filtr cyfrowy, umożliwiający ograniczenie maksymalnej częstotliwości zliczanych impulsów (do eliminacji zakłóceń na wejściu licznika)
pamięć stanu licznika lokalnego i globalnego po zaniku napięcia zasilania
menu programowe w jednym z trzech języków: polskim, angielskim lub rosyjskim

Typ	licznik impulsów
Napięcie zasilania	24÷264 V AC/DC
Interfejs komunikacyjny	BRAK
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	8 A
Konfiguracja styków	1 × NO/NC
Wejście liczące - napięcie - stan niski	0÷5 V AC/DC
Wejście liczące - napięcie - stan wysoki	10÷264 V AC/DC
Wejście liczące - częstotliwość dla sygnału DC	maks. 5 kHz
Wejście liczące - częstotliwość dla sygnału AC	maks. 50 Hz
Wejście RESET - napięcie	24÷264 V AC/DC
Maksymalna zliczana wartość	99999999
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	1,5 W
Temperatura pracy	-20÷50°C
Wymiary	3 moduły (52,5 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
