Wskaźnik natężenia prądu DMA-1 CT

Indeks do zamówień: DMA-1-CT, EAN13: 5902431675787

Opis produktu

Cyfrowy. Jednofazowy.

DMA-1 CT jest 1-fazowym wskaźnikiem natężenia prądu, przystosowanym do pomiaru w układzie pośrednim z wykorzystaniem przekładników prądowych z prądem wyjściowym 5 A.

Działanie

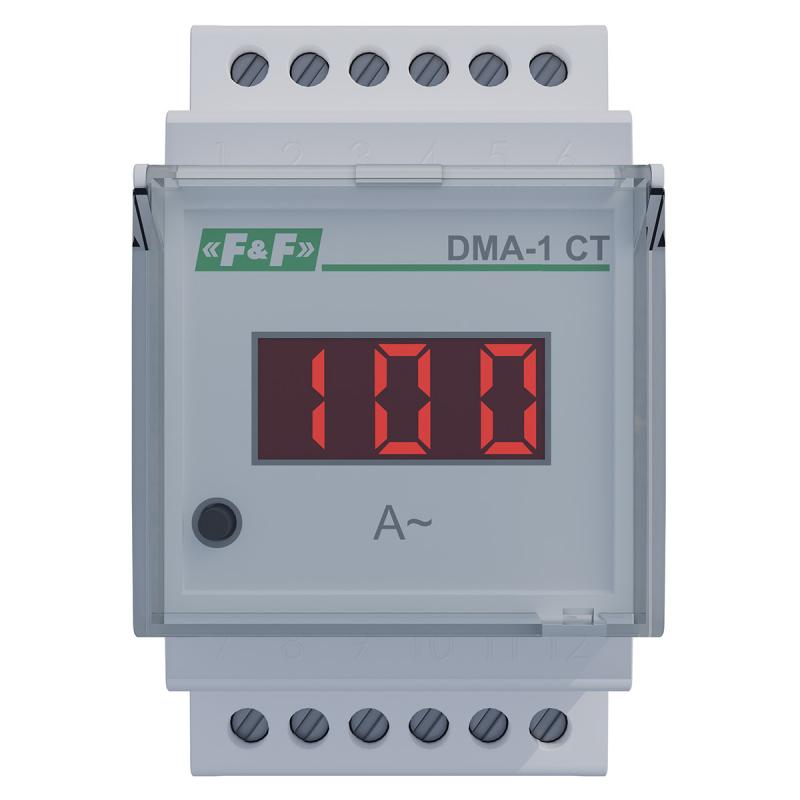

Wskaźnik w sposób ciągły dokonuje pomiaru rzeczywistej wartości skutecznej prądu (True RMS), którego wynik pokazywany jest na 3-cyfrowym wyświetlaczu segmentowym znajdującym się na elewacji urządzenia.
Wskaźnik umożliwia ustawienie wartości podłączonych przekładników prądowych, dzięki czemu wartość pokazywana na wyświetlaczu odpowiada rzeczywistej wartości prądu.

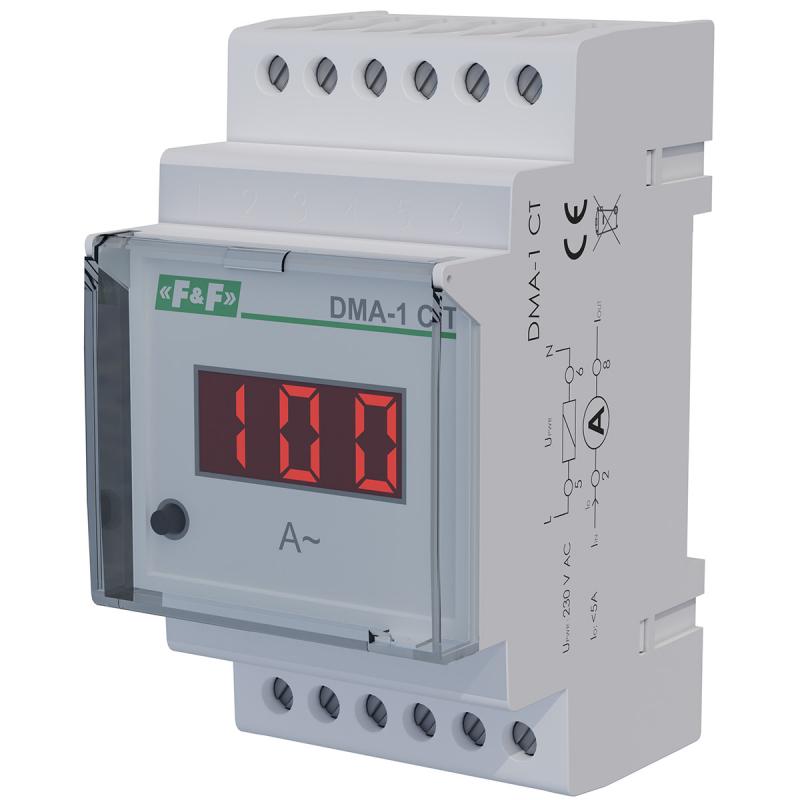

DMA-1 CT przystosowany jest do montażu w rozdzielni bezpośrednio na szynie DIN 35 mm.

UWAGA
Jeżeli uzwojenie wtórne przekładnika jest otwarte (np. podczas montażu) i przez mierzony obwód przepływa prąd, to na zaciskach przekładnika może zaindukować się niebezpieczne napięcie. Należy bezwzględnie zabezpieczyć się przed taką sytuacją wyłączając zasilanie mierzonych obwodów lub założyć dodatkowe mostki zwierające wtórną stronę przekładnika.

Wskaźnik przeznaczony jest to pomiaru prądu przy wykorzystaniu przekładników prądowych o znamionowym prądzie wyjściowym 5 A. Przepływ przez obwód pomiarowy wskaźnika prądu o wartości większej od 6 A może doprowadzić do jego uszkodzenia.

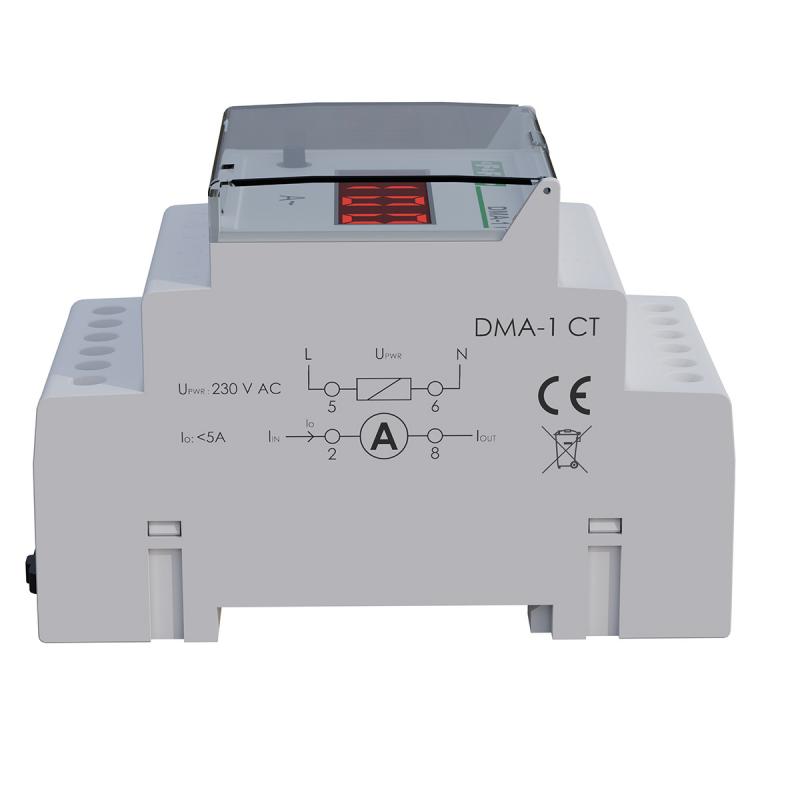

Dla zwiększenia bezpieczeństwa zalecane jest uziemienie jednej strony przekładnika prądowego w sposób pokazany na schemacie podłączenia.

Typ	amperomierz jednofazowy
Napięcie zasilania	165÷265 V AC/DC
Mierzona wartość	wartość skuteczna prądu AC (RMS)
Liczba kanałów pomiarowych	1
Zakres pomiarowy	0÷5 A
Wyświetlacz	3-cyfrowy LED (wysokość cyfry 10 mm)
Dokładność odczytu	zakres pomiarowy do 100 A: 0,1 A; zakres pomiarowy powyżej100 A: 1 A
Częstotliwość zasilania	45÷55 Hz
Dokładność wskazań	1%
Maksymalne chwilowe przeciążenie	20 A/1 s
Maksymalny prąd - wersja pomiaru pośredniego	5 A
Prąd maksymalny	6 A
Przyłącze	zaciski śrubowe 2,5 mm² (linka); zaciski śrubowe 4,0 mm² (drut)
Moment dokręcający	0,5 Nm
Pobór mocy	4 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	3 moduły (52,5 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
