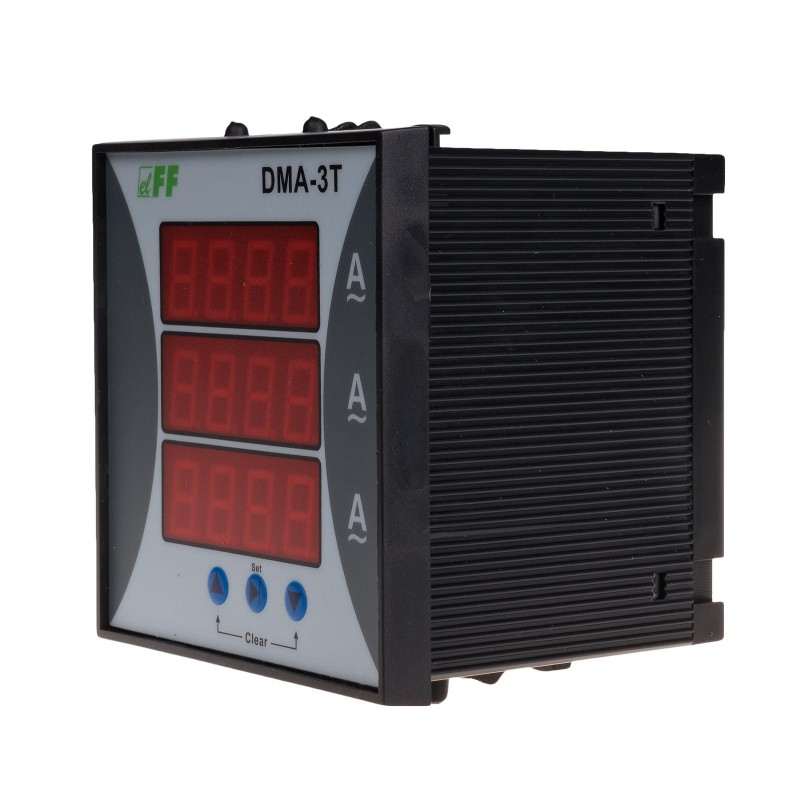

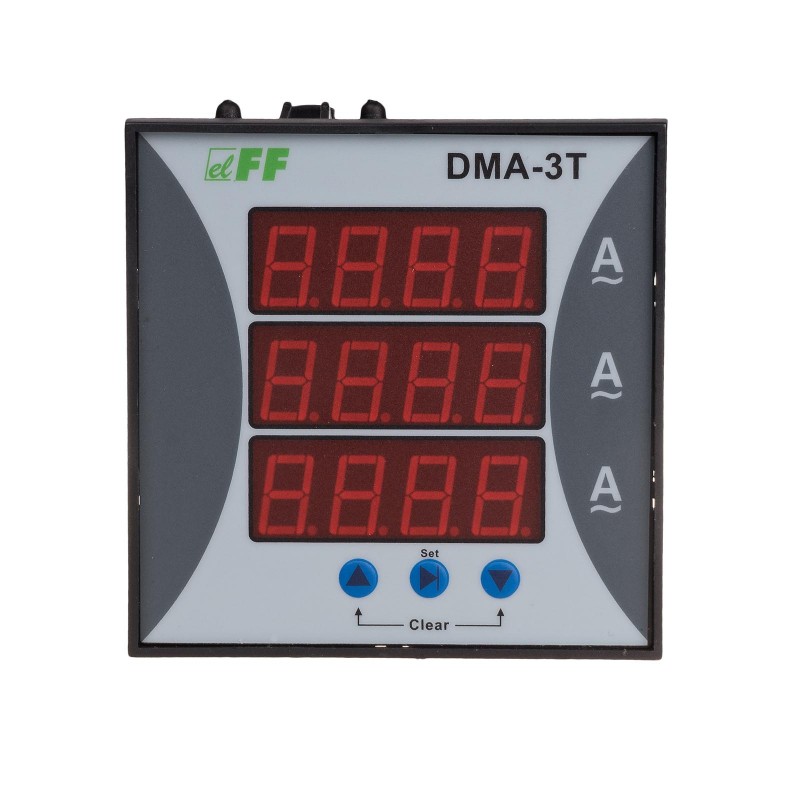

Wskaźnik natężenia prądu DMA-3T
Indeks:
DMA-3T,
EAN13:
5908312591818
Panelowy. Trójfazowy.
Wskaźnik natężenia prądu DMA-3T służy
do ciągłego odczytu wartości obciążenia obwodów elektrycznych sieci trójfazowej.
Opis
Dane techniczne
Pliki do pobrania
Schemat
Działanie
pomiar bezpośredni w zakresie 3×0÷5 A.
pomiar pośredni z zastosowaniem przekładników prądowych
przeskalowanie wskaźnika pod odpowiednie wartości przekładnika za pomocą trzech przycisków na czole wskaźnika.
pomiar pośredni z zastosowaniem przekładników prądowych w standardowych wykonaniach prądowych z zakresu 1÷9000/5 A.
Indeks
DMA-3T
Typ
amperomierz trójfazowy
Napięcie zasilania
230 V AC
Wyświetlacz
dla każdej fazy 4-cyfrowy LED (wysokość cyfry 14 mm)
Dokładność wskazań
1%
Maksymalny prąd - wersja pomiaru bezpośredniego
5 A
Maksymalny prąd - wersja pomiaru pośredniego
zależy od zastosowanego przekładnika
Możliwy typ przekładnika do podłączenia
1÷9000/5 A

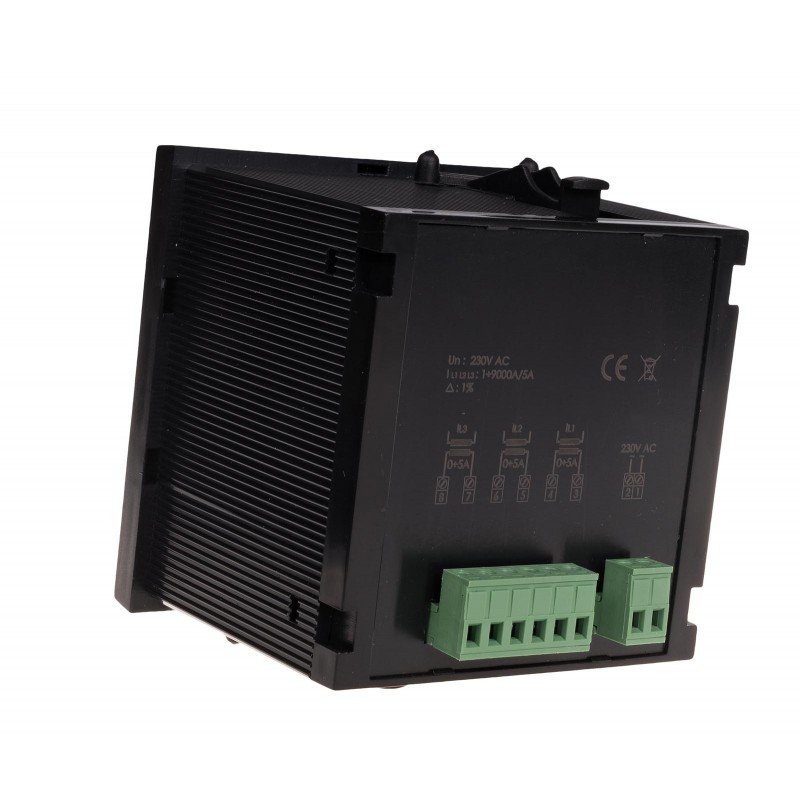

Przyłącze
zaciski śrubowe 1,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
3 VA
Temperatura pracy
-5÷50°C
Wymiary
96 mm x 96 mm x 92 mm
Otwór montażowy
92 mm × 92 mm
Montaż
tablica
Stopień ochrony
IP20
DMA-3T instrukcja obsługi
(64.68KB)
DMA-3T schemat CAD dxf
(77.19KB)
DMA deklaracja CE 2024
(178.75KB)
