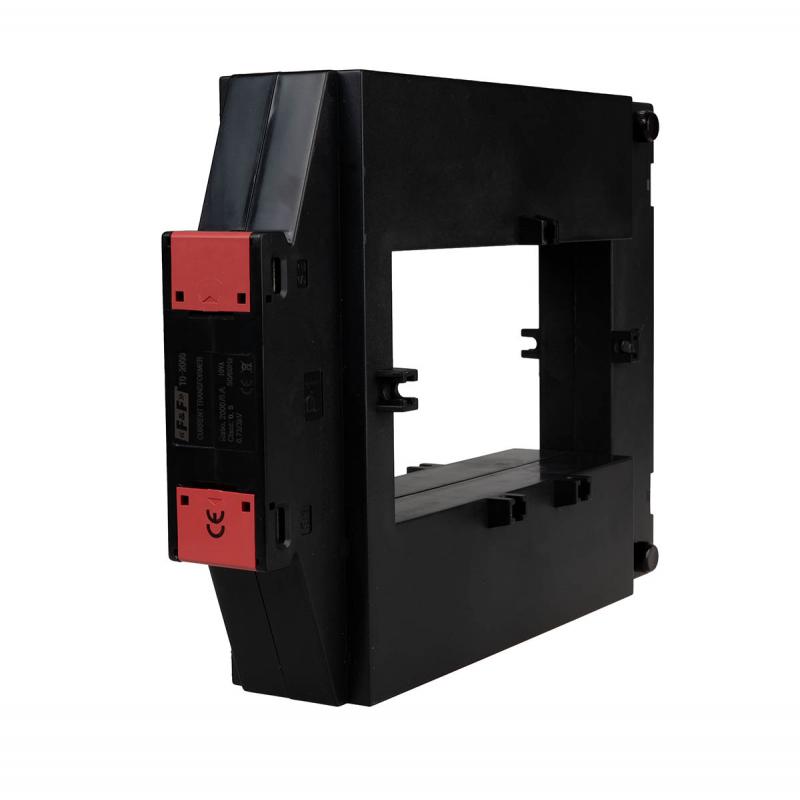

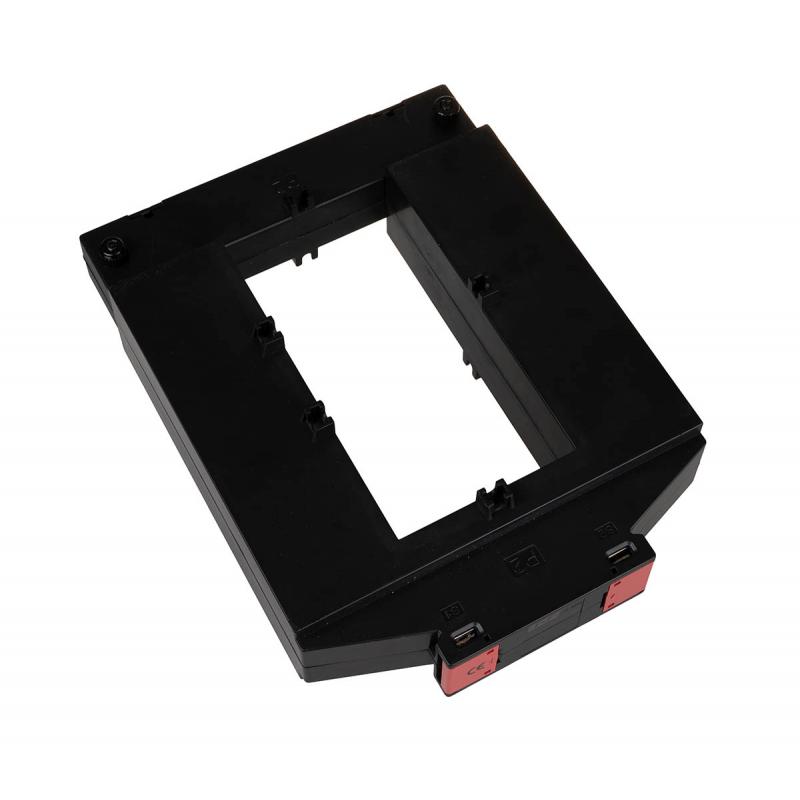

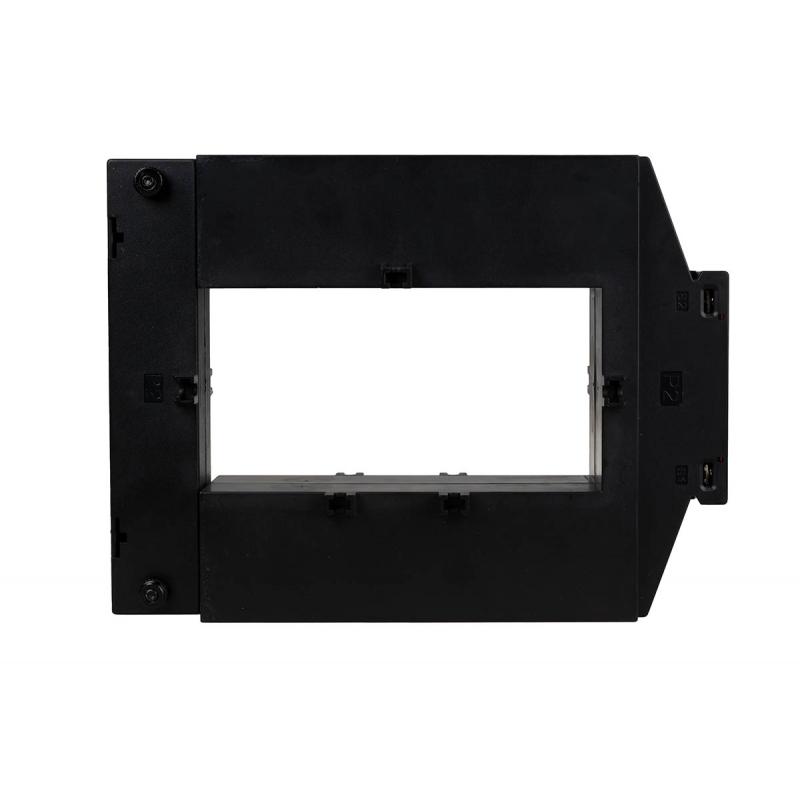

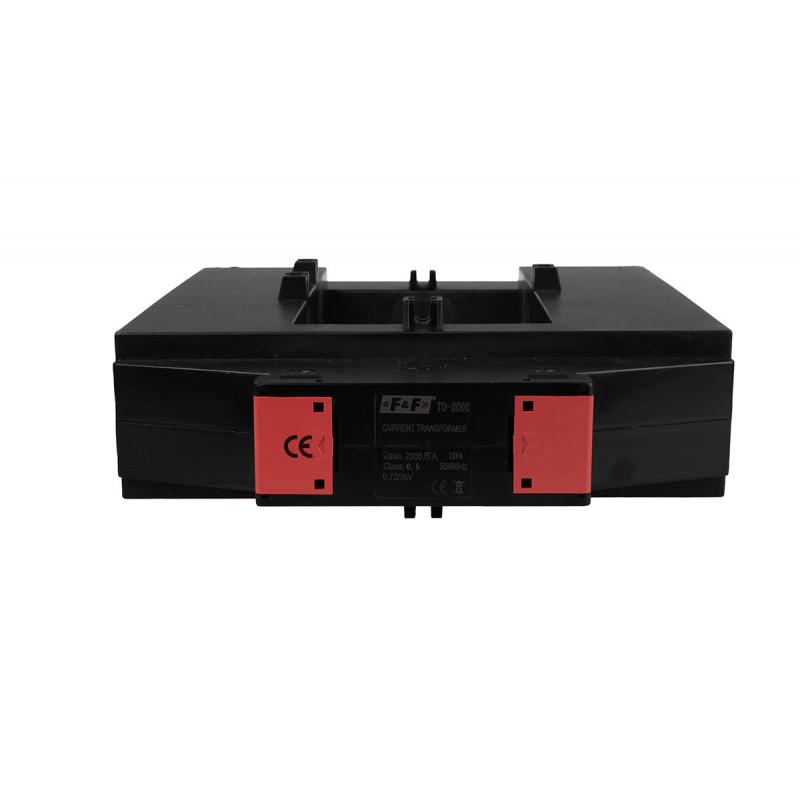

Przekładnik prądowy TO-2000

Przekładnik prądowy TO-2000

TO-2000-5, 5902431675459

Opis produktu

Jednofazowy.
Z otwieranym rdzeniem

Przekładnia 2000/5.
Moc 10 VA.

Przekładniki prądowe proporcjonalnie zmieniają duże natężenia prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie jednofazowego przekładnika prądowego z otwieranym rdzeniem TO-2000

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.


Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).






Typjednofazowy
Budowaz otwieranym rdzeniem
Przekładnia lp/ls2000/5
Klasa0,5
Moc [VA]10 VA
Częstotliwość50÷60 Hz
Maksymalne napięcie pracy0,66 kV AC
Nr normyIEC 60044-1
Prąd wtórny nominalny Is5 A
Napięcie przebicia izolacji3 kV/1 min.
Współczynnik bezpieczeństwaFS ˂ 5
Przyłącze S1/S2zaciski śrubowe 4 mm²
Moment dokręcający0,5 Nm
Temperatura pracy-15 ÷ 50°C
Pozycja montażupionowa/pozioma
Montażtablica
Stopień ochronyIP20
TypPrzekładniaKlasaMoc
Wymiary [mm]Waga
 Ip/Is [VA] A B
CDEFGHI[kg]
TO-100100/51,01,521325190112344540320,78
TO-150150/51,01,521325190112344540320,78
TO-200200/50,51,521325190112344540320,78
TO-250250/50,51,521325190112344540320,78
TO-300300/50,51,521325190112344540320,78
TO-400400/50,51,5508078116146333335330,9
TO-500500/50,52,5508078116146333335330,9
TO-600600/50,52,5508078116146333335330,9
TO-750750/50,55,0508078116146333335330,9
TO-10001000/50,55,0508078116146333335330,9
TO-12501250/50,55,080121-14519633-70--
TO-16001600/50,57,580121-14519633-70--
TO-20002000/50,510,080121-14519633-70--
