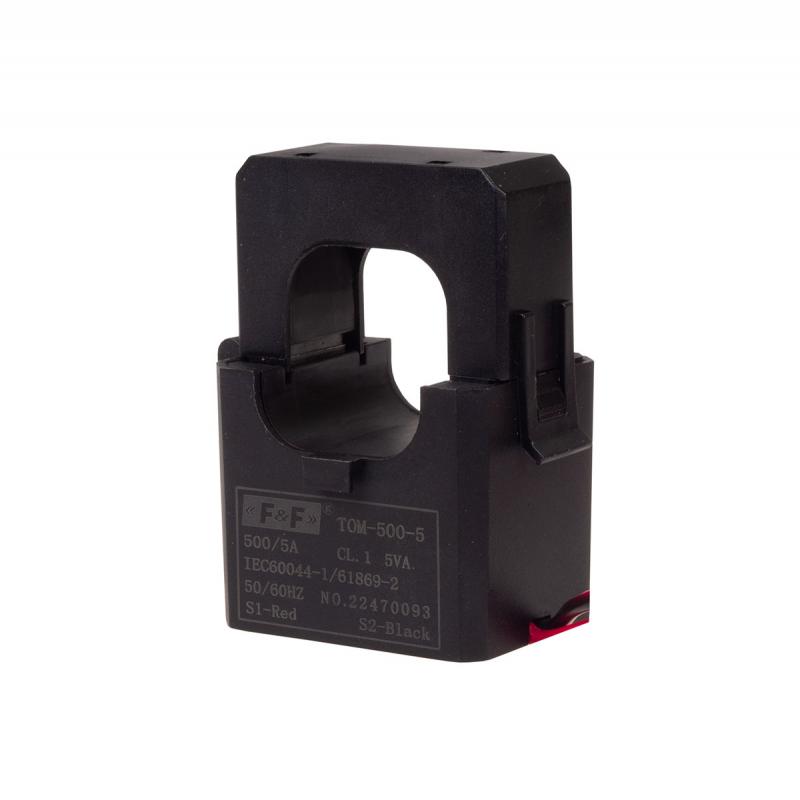

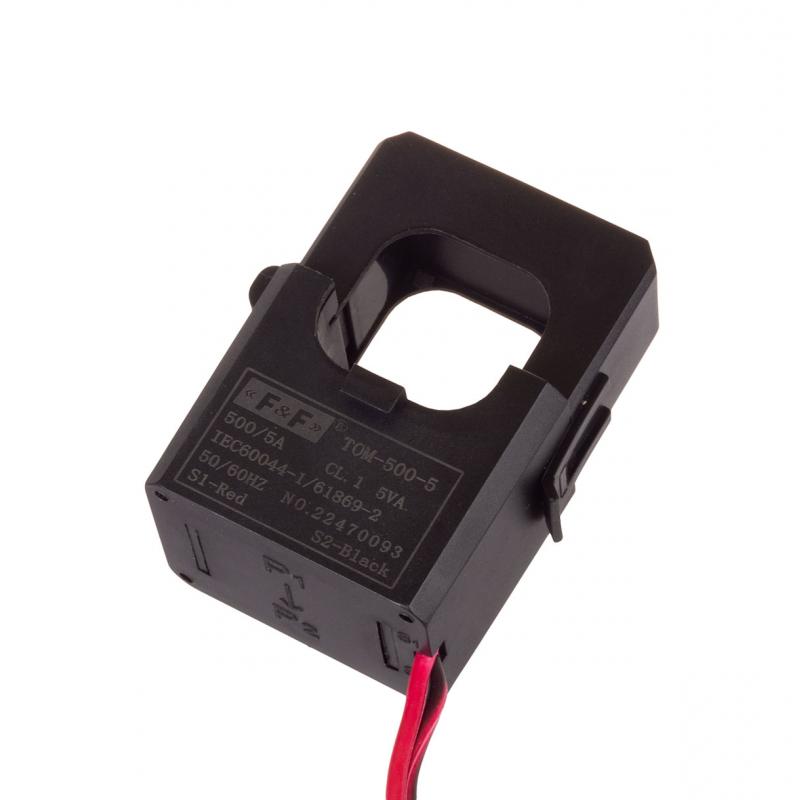

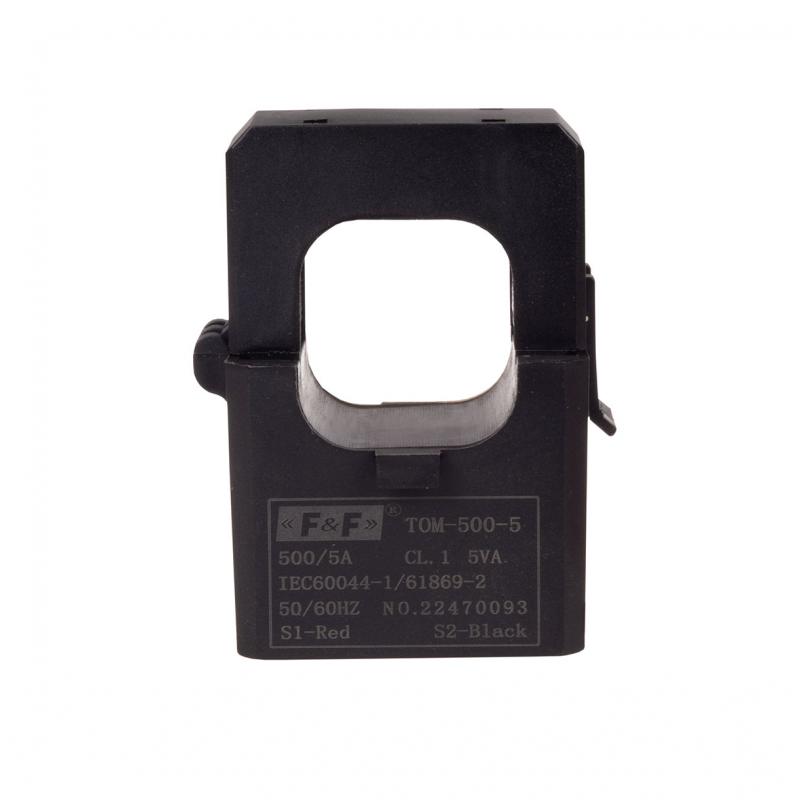

Miniaturowy przekładnik prądowy TOM-500

TOM-500-5, 5902431675220

Jednofazowy.
Z otwieranym rdzeniem.
Przekładnia 500/5.
Moc 1,5 VA.

Przekładnik prądowy służy do  proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Zasada działania miniaturowego przekładnika prądowego z otwieranym rdzeniem TOM-500

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.


UWAGA
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm². Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).









TOM-500-5
Typ
jednofazowy
Budowa
z otwieranym rdzeniem
Przekładnia lp/ls
500/5
Klasa
1
Moc [VA]
1,5 VA
Częstotliwość
50÷60 Hz
Maksymalne napięcie pracy
0,66 kV AC
Nr normy
IEC 60044-1
Prąd wtórny nominalny Is
5 A
Napięcie przebicia izolacji
2 kV/1 min.
Współczynnik bezpieczeństwa
FS ≤ 2
Przyłącze S1/S2
przewód
Temperatura pracy
-15÷45°C
Montaż
szyna/przewód
Stopień ochrony
IP20
Wymiary: W; H; D; A; B; C; [mm]
58 mm; 86 mm; 43 mm; 34 mm; 36 mm; fi 32 mm
Przekładniki z otwieranym rdzeniem - wymiary
