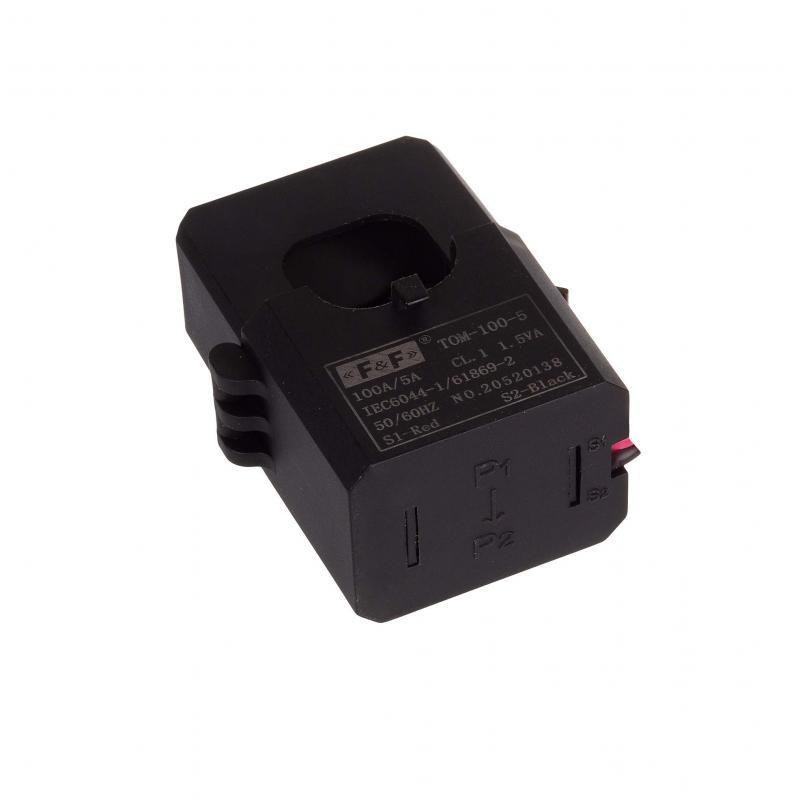

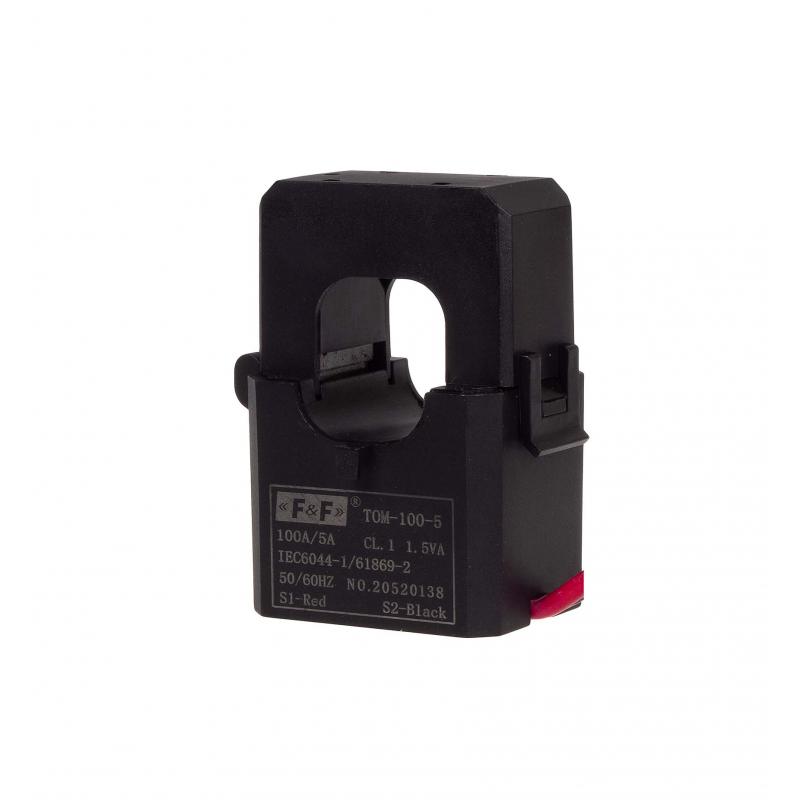

Miniaturowy przekładnik prądowy TOM-100

Miniaturowy przekładnik prądowy TOM-100

TOM-100-5, 5902431674070

Opis produktu

Jednofazowy.
Z otwieranym rdzeniem.
Przekładnia 100/5.
Moc 1,5 VA.

PrzekÅ‚adnik prÄ…dowy sÅ‚uży do  proporcjonalnej zmiany dużych natężeÅ„ prÄ…du na niższe wartoÅ›ci, przystosowane do zakresów pomiarowych urzÄ…dzeÅ„ kontrolnych i pomiarowych.

Jak dziaÅ‚a miniaturowy przekÅ‚adnik prÄ…dowy z otwieranym rdzeniem TOM-100?

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2).Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą.
Jest to przekÅ‚adnia prÄ…dowa IPn/ISn=N, gdzie
IPn - prÄ…d pierwotny znamionowy;
ISn - prąd wtórny znamionowy;
N - wartość przekładni.
Z wartoÅ›ci prÄ…du pÅ‚ynÄ…cego przez uzwojenie wtórne można wyznaczyć wartość prÄ…du  pÅ‚ynÄ…cego przez uzwojenie pierwotne:
ISm*N=IPm, gdzie
ISm - prÄ…d pierwotny mierzony;
IPm - prąd wtórny mierzony.


UWAGA

Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).








Typjednofazowy
Budowaz otwieranym rdzeniem
Przekładnia lp/ls100/5
Klasa1
Moc [VA]1,5 VA
Częstotliwość50÷60 Hz
Maksymalne napięcie pracy0,66 kV AC
Nr normyIEC 60044-1
Prąd wtórny nominalny Is5 A
Napięcie przebicia izolacji2 kV/1 min.
Współczynnik bezpieczeństwaFS ≤ 2
Przyłącze S1/S2przewód
Temperatura pracy-15÷45°C
Montaższyna/przewód
Stopień ochronyIP20
Wymiary: W; H; D; A; B; C; [mm]45 mm, 67 mm, 35 mm, 23 mm, 24 mm, fi 22 mm
Przekładniki z otwieranym rdzeniem - wymiary
