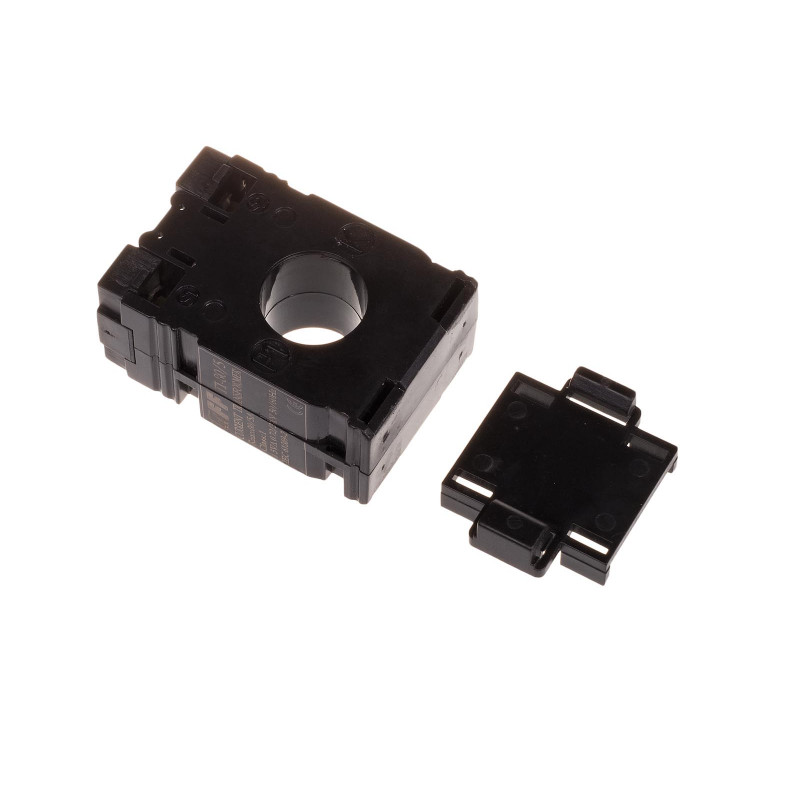

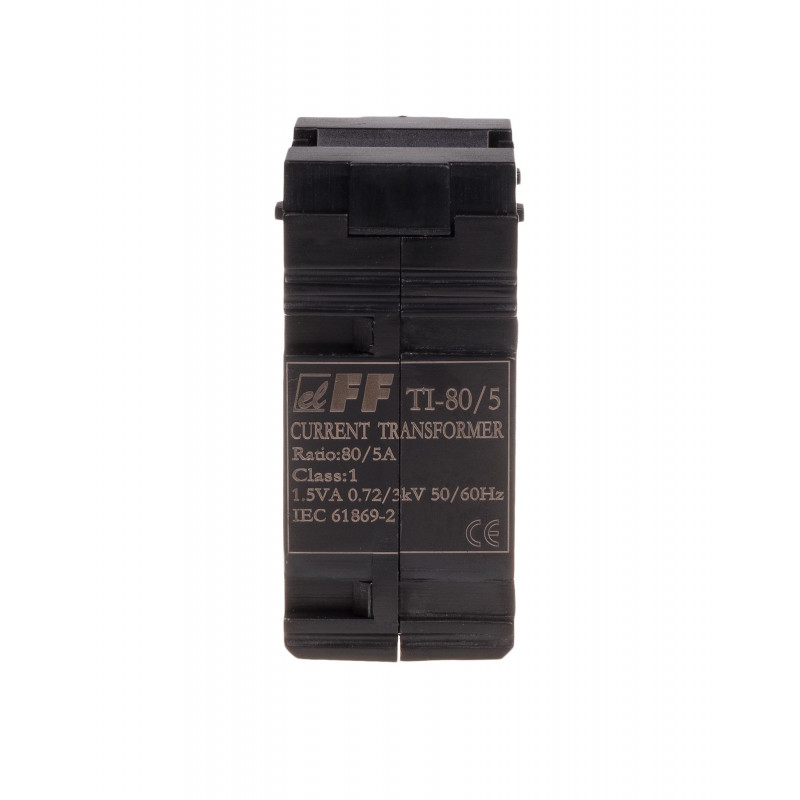

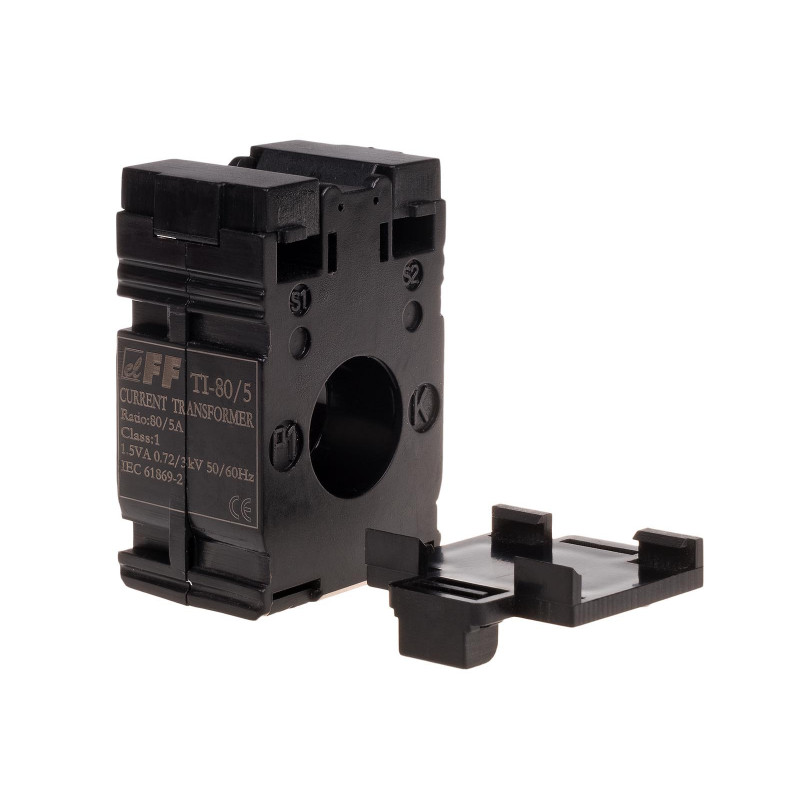

Przekładnik prądowy TI-80

Przekładnik prądowy z zamkniętym rdzeniem TI-80, jednofazowy

Zobacz większe

Poprzedni

Następny

Wszystkie zdjęcia

Produkt
Dane techniczne
Schemat
Pliki do pobrania

Przekładnik prądowy TI-80

Indeks do zamówień: TI-80-5, EAN13: 5908312599722

Opis produktu

Przekładnik prądowy 1-fazowy
z zamkniętym rdzeniem
Przekładnia 80/5.
Moc 1,5 VA.

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

typ	Ip/Is	Klasa	moc [VA]	wymiary otworu P1/P2 A1/A2/A3×B; C [mm]	wymiary W×H [mm]	waga [kg]
TI-30*	30/5	1	2,5	Ø22	44×67×30	0,135
TI-40	40/5	1	1	Ø22	44×67×30	0,135
TI-50	50/5	1	1,5	Ø22	44×67×30	0,135
TI-60	60/5	1	1,5	Ø22	44×67×30	0,135
TI-75	75/5	1	1,5	Ø22	44×67×30	0,135
TI-80	80/5	1	1,5	Ø22	44×67×30	0,135

Uwaga!
Dotyczy tylko TI-30
* W celu poprawnej pracy przekładnika wymagane jest 4-krotne przełożenie przewodu prądowego przez otwór przekładnika.

Przekładnia lp/ls	80/5
Klasa	1
Moc [VA]	1,5 VA
Częstotliwość	50÷60 Hz
Maksymalne napięcie pracy	0,66 kV AC
Nr normy	IEC 60044-1
Prąd wtórny nominalny Is	5 A
Napięcie przebicia izolacji	3 kV/1 min.
Wymiary otworu P1/P2	Ø22 mm
Waga	0,135 kg
Współczynnik bezpieczeństwa	FS ˂ 5
Przyłącze S1/S2	zaciski śrubowe 4 mm²
Wymiary WxHxD [mm]	44 mm × 67 mm × 30 mm
Temperatura pracy	-5÷40°C
Pozycja montażu	pionowa/pozioma
Montaż	tablica/szynoprzewód
Stopień ochrony	IP20
