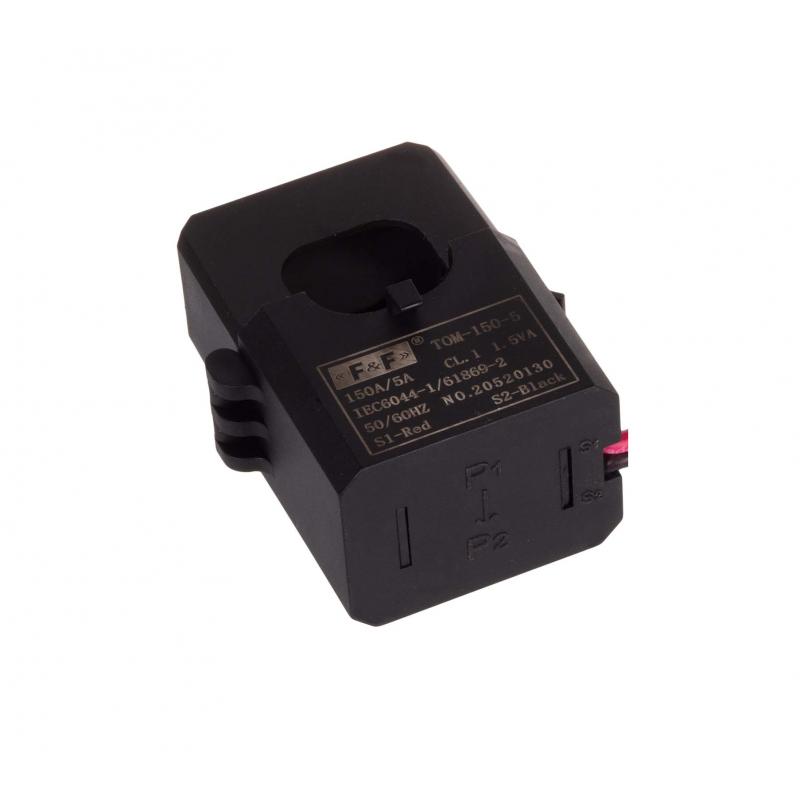

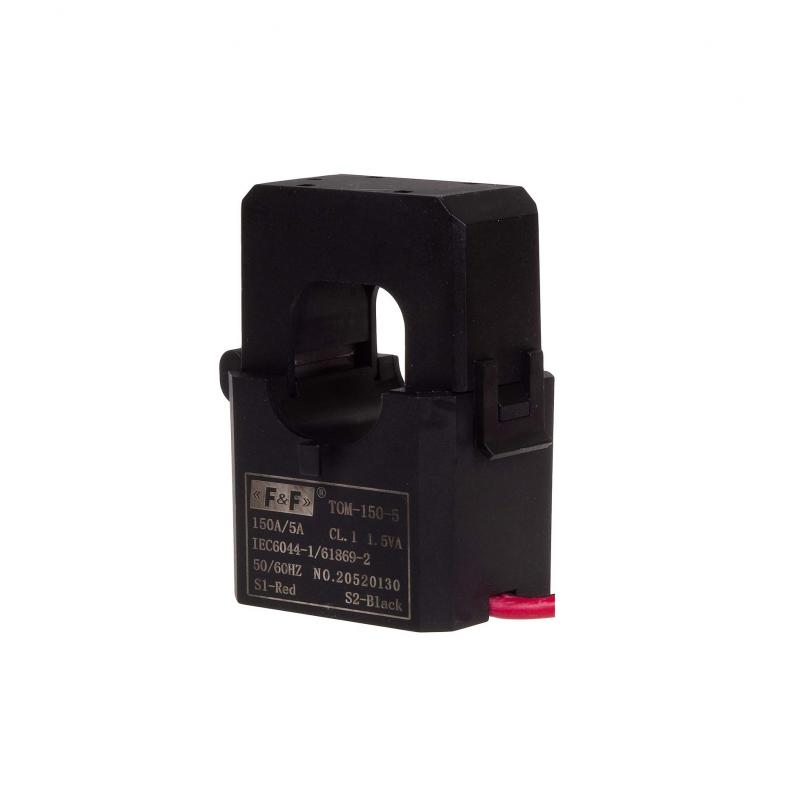

Miniaturowy przekładnik prądowy TOM-150

Miniaturowy przekładnik prądowy z otwieranym rdzeniem TOM-150. Jak działa?

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2). Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach to wielkość stała. Jest to przekładnia prądowa:

IPn/ISn = N

IPn -prąd pierwotny znamionowy;

ISn -prąd wtórny znamionowy;

N -wartość przekładni.

Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne, wg wzoru:

ISm*N = IPm

ISm -prąd pierwotny mierzony;

IPm -prąd wtórny mierzony.


UWAGI:

1. Zalecamy podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
2. Zalecamy uziemienie zacisku S2.
3. Nie rozłączać układu wtórnego podczas pracy przekładnika. Może wystąpić duże napięcie, skutkujące porażeniem osób lub uszkodzeniem urządzenia.
