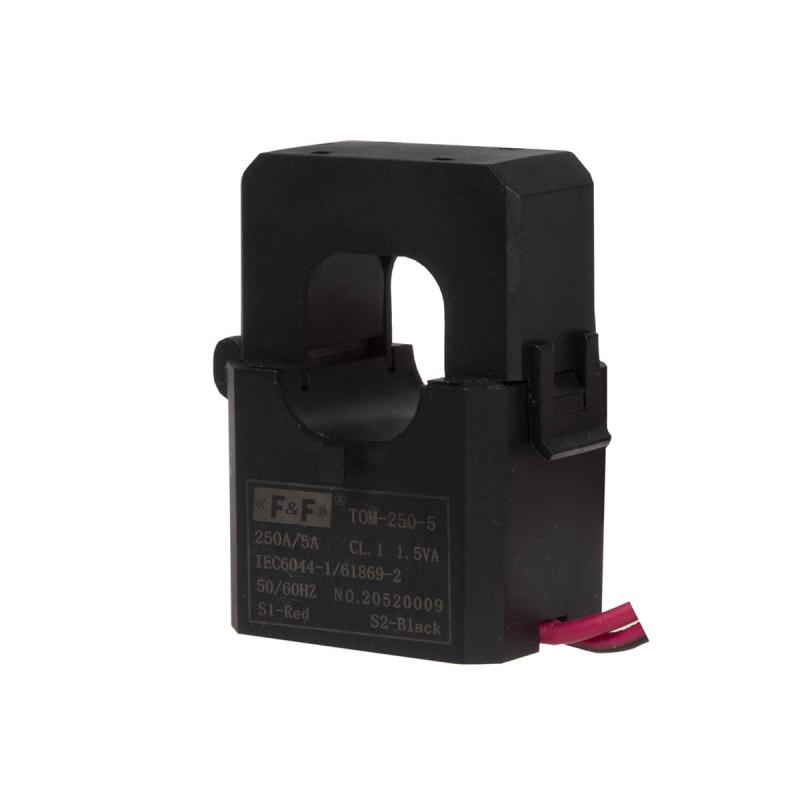

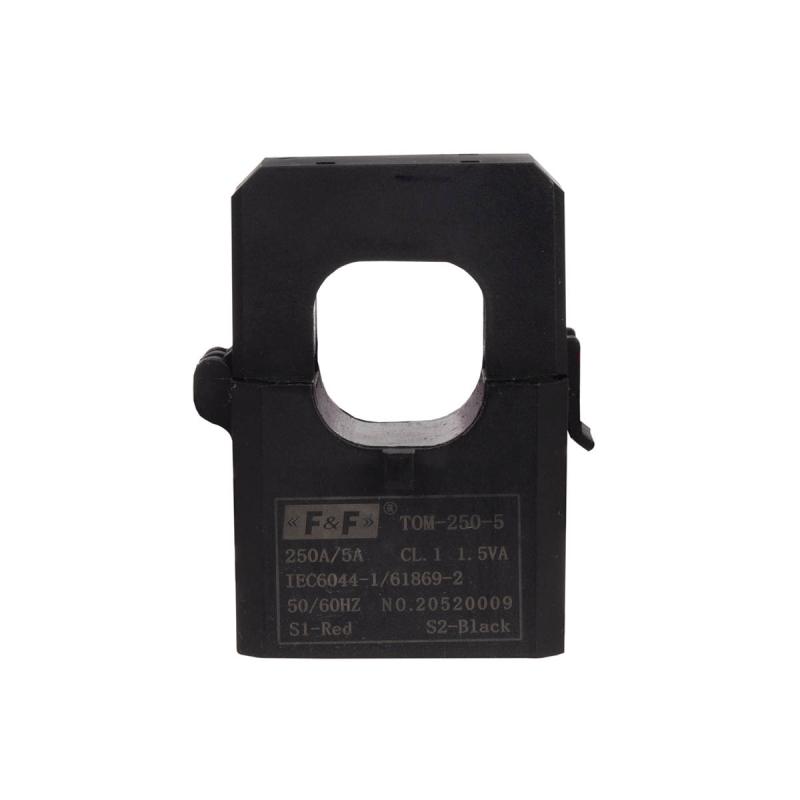

Miniaturowy przekładnik prądowy TOM-250

Miniaturowy przekładnik prądowy TOM-250

TOM-250-5,

Opis produktu

Jednofazowy.
Z otwieranym rdzeniem.
Przekładnia 250/5.
Moc 1,5 VA.

Przekładnik prądowy służy do  proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Zasada działania miniaturowego przekładnika prądowego z otwieranym rdzeniem TOM-250

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.


UWAGA
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm². Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).







Typjednofazowy
Budowaz otwieranym rdzeniem
Przekładnia lp/ls250/5
Klasa1
Moc [VA]1,5 VA
Częstotliwość50÷60 Hz
Maksymalne napięcie pracy0,66 kV AC
Nr normyIEC 60044-1
Prąd wtórny nominalny Is5 A
Napięcie przebicia izolacji2 kV/1 min.
Współczynnik bezpieczeństwaFS ≤ 2
Przyłącze S1/S2przewód
Temperatura pracy-15÷45°C
Montaższyna/przewód
Stopień ochronyIP20
Wymiary: W; H; D; A; B; C; [mm]45 mm, 67 mm, 35 mm, 23 mm, 24 mm, fi 22 mm
Przekładniki z otwieranym rdzeniem - wymiary

Tabela porównwacza:
