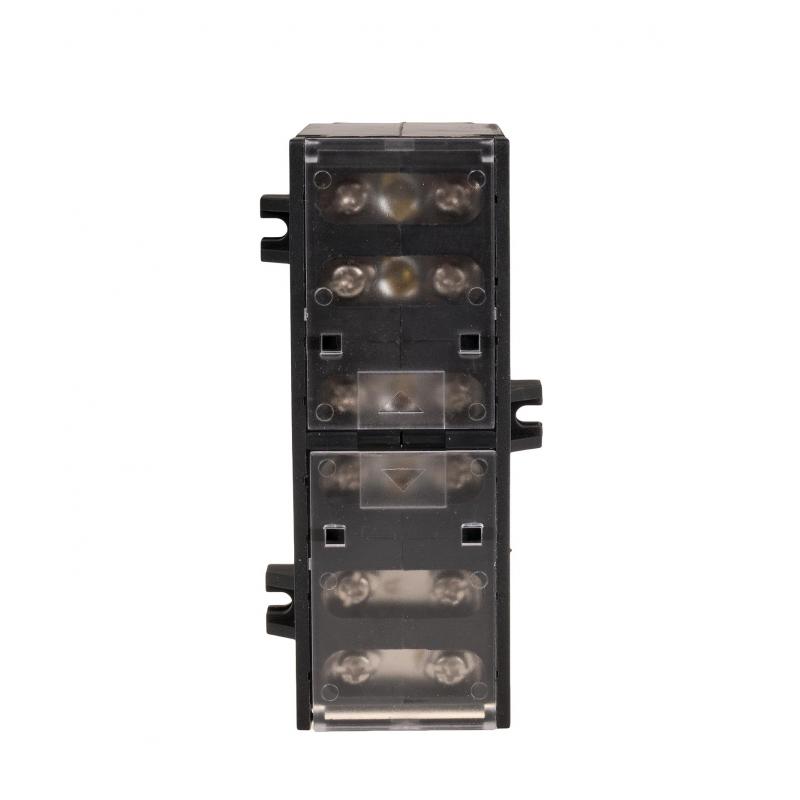

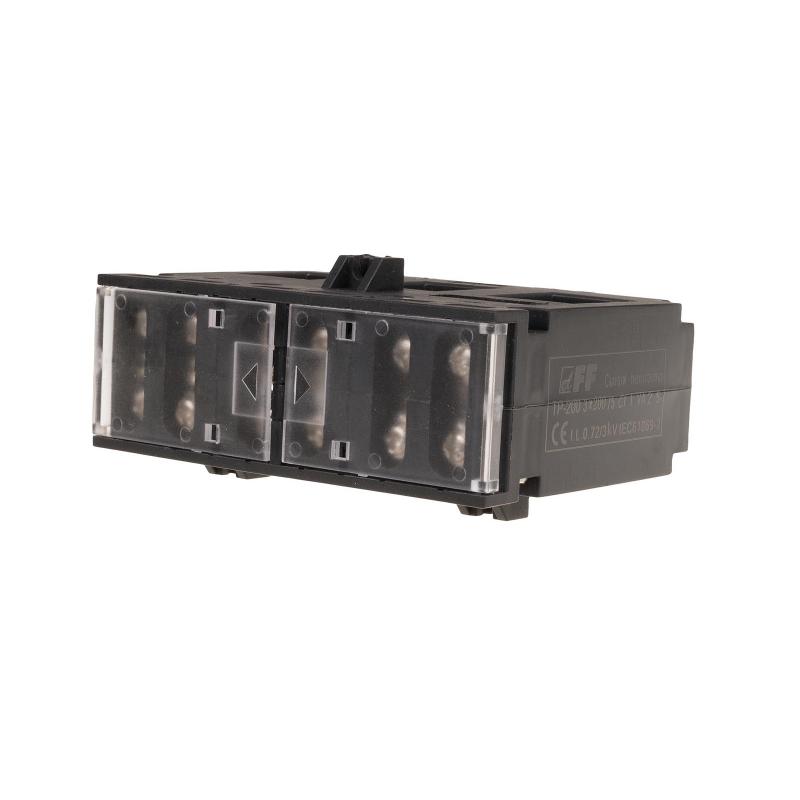

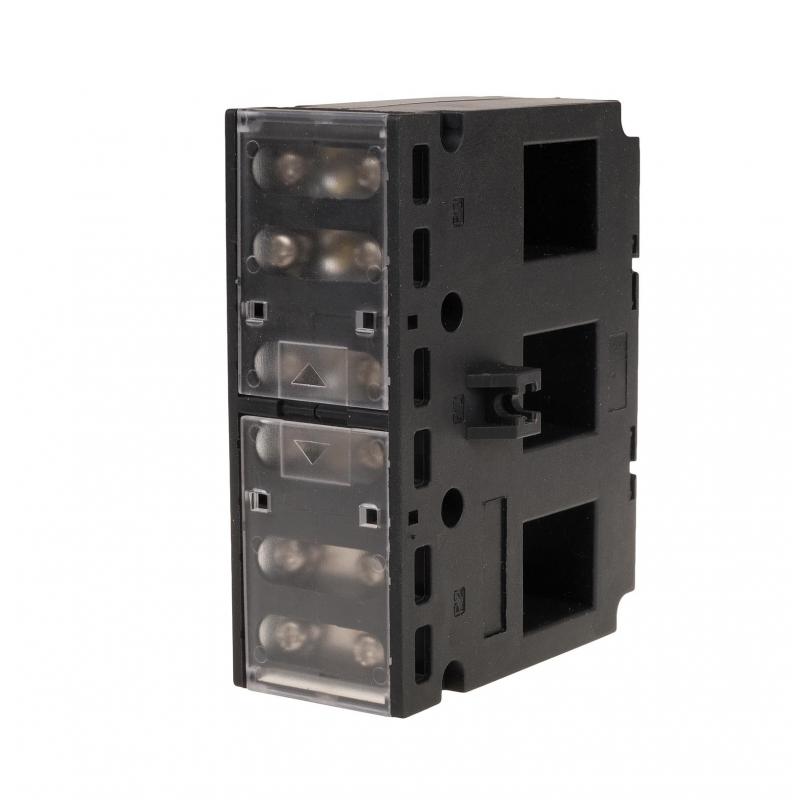

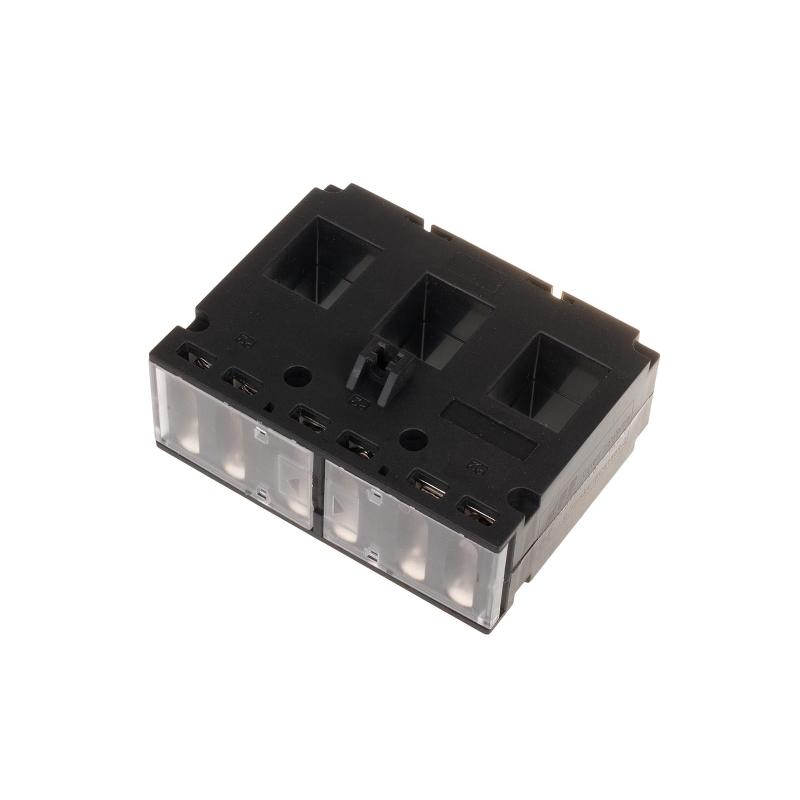

Przekładnik prądowy TP-200

Indeks do zamówień: TP-200-5, EAN13: 5902431671079

Opis produktu

3-fazowy.
Z zamkniętym rdzeniem.
Przekładnia 200/5.
Moc 2,5 VA.

Przekładnik prądowy 3-fazowy (3 w 1) służy do pośrednich pomiarów prądów trójfazowych. Jego konstrukcja pozwala na montaż bezpośrednio na wyjściach rozłączników mocy (ABB seria Isomax, Merlin Gerin seria NS i analogicznych) oszczędzając czas montażu i miejsce w rozdzielnicy.

Działanie
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

Typ	trójfazowy
Budowa	z zamkniętym rdzeniem
Przekładnia lp/ls	200/5
Klasa	1
Moc [VA]	2,5 VA
Częstotliwość	50÷60 Hz
Maksymalne napięcie pracy	720 V AC
Nr normy	IEC 60044-1
Prąd wtórny nominalny Is	5 A
Napięcie przebicia izolacji	3 kV/1 min.
Wymiary otworu P1/P2	22 mm x 26 mm
Waga	0,452 kg
Współczynnik bezpieczeństwa	FS ˂ 5
Przyłącze S1/S2	zaciski śrubowe 4 mm²
Wymiary WxHxD [mm]	76,5 mm x 74 mm x 80 mm
Prąd zwarciowy termiczny (lth)	60 x In
Dynamiczny prąd zwarciowy (Idyn)	2,55 x lth
Moment dokręcający	0,5 Nm
Temperatura pracy	-5÷40°C
Pozycja montażu	pionowa/pozioma
Montaż	szyna DIN / tablica / przewód
Stopień ochrony	IP20

TI TO TP deklaracja CE 2024 (178.72k)

typ	Ip/Is	Klasa	moc [VA]	wymiary otworu P1/P2 [mm]	wymiary W×H×D [mm]	waga [kg]
TP-100	100/5	1	1,5	22×26	76,5×74×80	0,452
TP-150	150/5	1	2,5	22×26	76,5×74×80	0,452
TP-200	200/5	1	2,5	22×26	76,5×74×80	0,452
TP-250	250/5	1	2,5	22×26	76,5×74×80	0,452
TP-300	300/5	1	2,5	31×31	142×55×96	0,570
TP-400	400/5	1	2,5	31×31	142×55×96	0,570
TP-600	600/5	1	2,5	31×31	142×55×96	0,570
