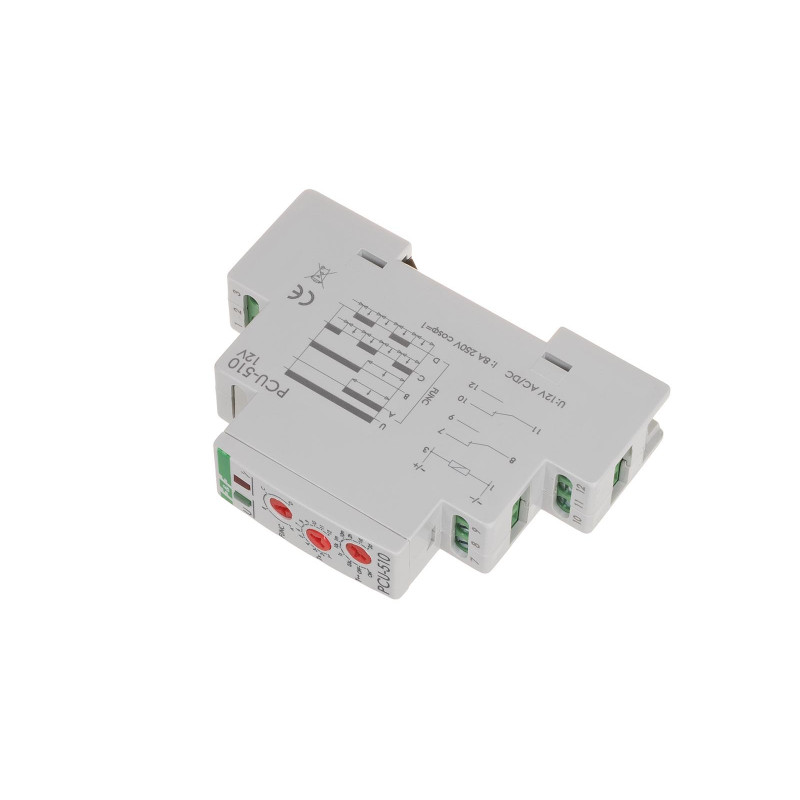

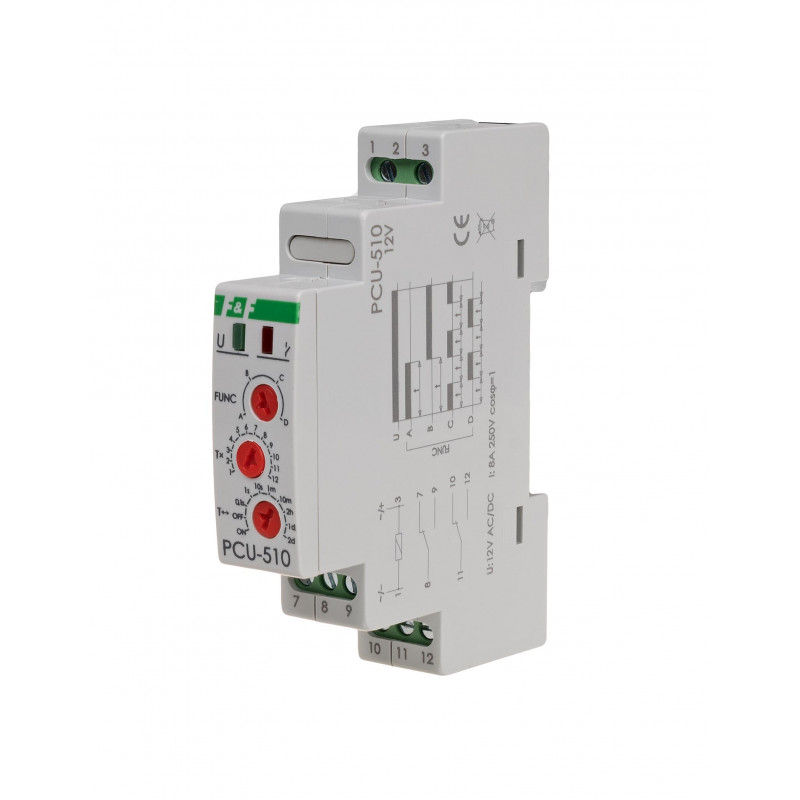

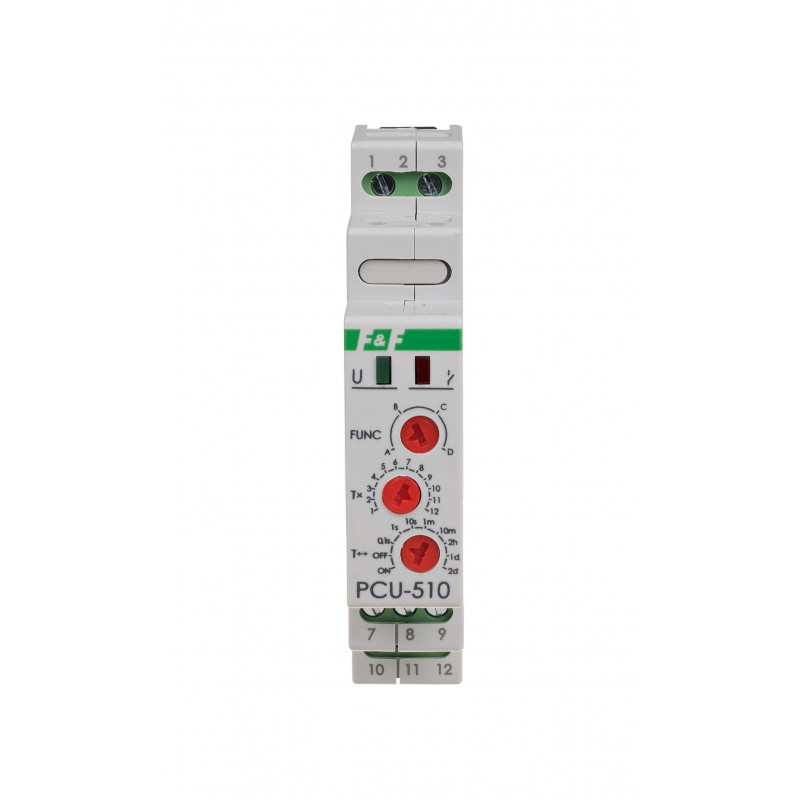

Przekaźnik czasowy PCU-510 12 V

Przekaźnik czasowy PCU-510 12 V

PCU-510-12V, 5908312598152

Opis produktu

Funkcja:               opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Napięcie zasilania: 12V AC/DC
Styk:                      2P
Montaż:                  na szynie 35 mm

Przekaźnik czasowy PCU-510 12V umożliwia sterowanie czasowe w układach automatyki przemysłowej i domowej (np.: wentylacja, ogrzewanie, oświetlenie, sygnalizacja, itp).


Działanie przekaźnika czasowego z opóźnionym załączeniem i wyłączeniem oraz trybem pracy cyklicznej

Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styki pozostają w pozycji 8-7 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 8-9 i 11-12 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styki powracają do pozycji 8-7 i 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Przed i po podaniu napięcia zasilającego styki pozostają w pozycji 8-7 i 11-10 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie styków w pozycję 8-9 i 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.





Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.


Zakresy czasowe

0,1s:0,1÷1,2 s
   1s:        1÷12 s
 10s:10÷120 s
  1m:         1÷12 min.
10m:    10÷120 min.
   2h:2÷24 godz.
   1d: 1÷12 dni (24÷288 godz.)
   2d:2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 8-9 i 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 8-7 i 11-10.


Napięcie zasilania12 V AC/DC
Tryb pracyopóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Element wykonawczyprzekaźnik
Maksymalny prąd obciążenia2 × 8 A
Konfiguracja styków2 × NO/NC
Separacja stykuTAK
Opóźnienie zadziałania50 ms
Sygnalizacja stanu stykuLED czerwona
Czas działania - regulowany0,1 s ÷ 576 godz.
Sygnalizacja zasilaniaLED zielona
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,8 W
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
