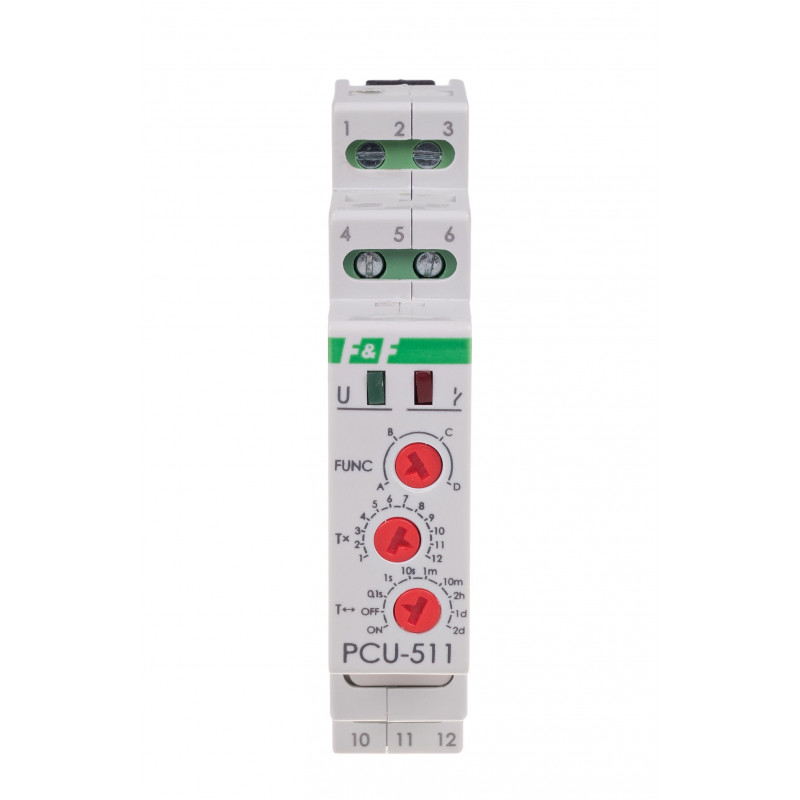

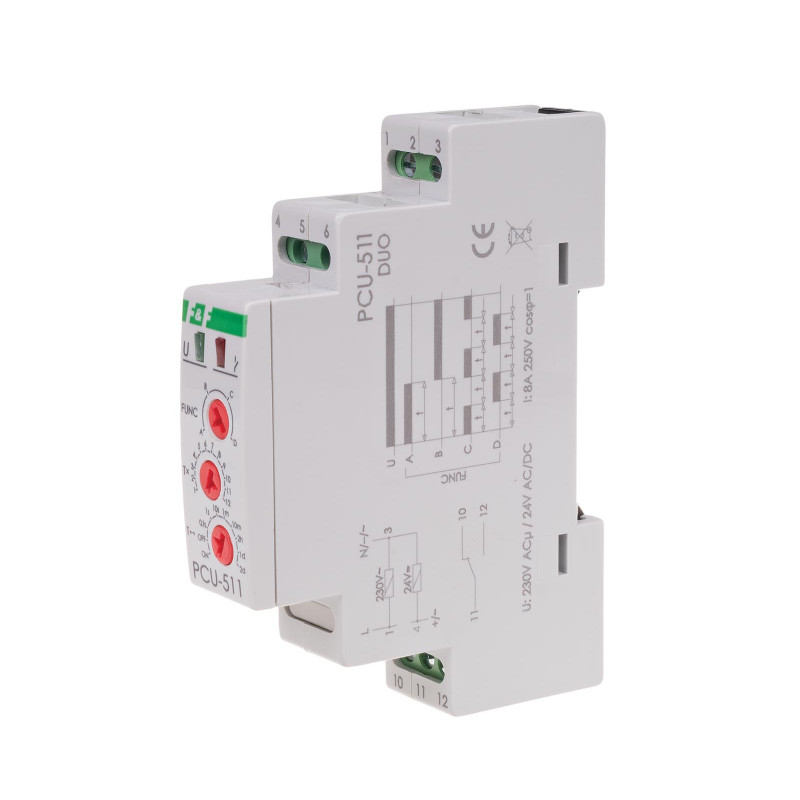

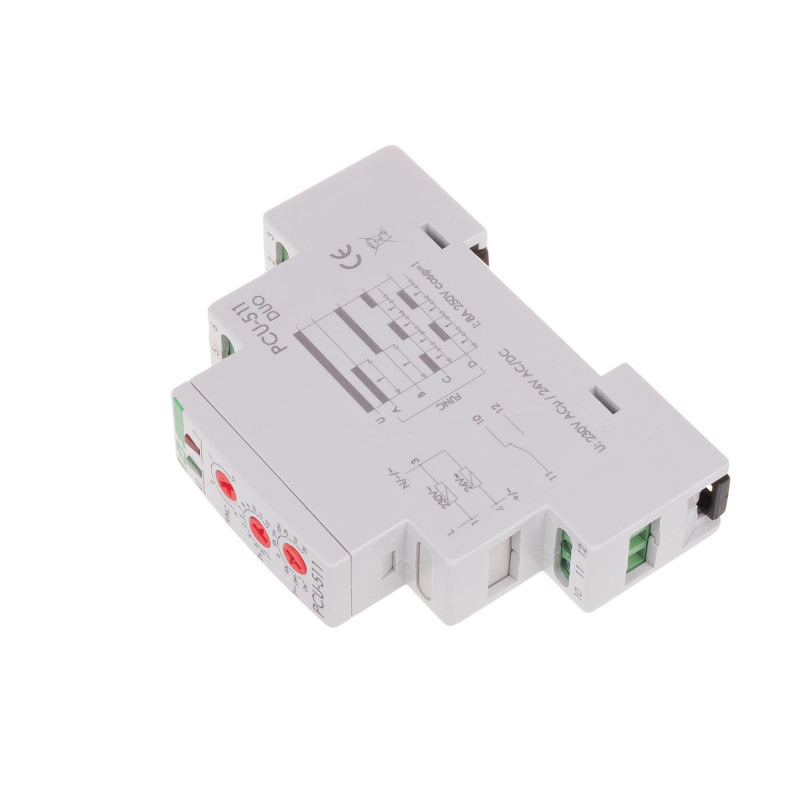

Przekaźnik czasowy PCU-511 DUO

Przekaźnik czasowy PCU-511 DUO

PCU-511DUO, 5908312592495

Opis produktu

Funkcja:            opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Napięcie zasilania: 230 V AC / 24 V AC/DC
Styk:                       1P
Montaż:                   na szynie 35 mm

Przekaźniki  czasowe   służą do  sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI). Po podaniu napięcia zasilającego styk zostaje przełączone w pozycję 11-12 (3-7 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styk powracaja do pozycji 11-10 (3-5 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Przed i po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie  styku w pozycję 11-12 (3-7 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych  odstępach ustawianego  czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych  odstępach ustawianego  czasu pracy i przerwy.





Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu  zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.



Zakresy czasowe

0,1s :0,1÷1,2 sek.
1s :        1÷12 sek.
10s :10÷120 sek.
1m :         1÷12 min.
10m :    10÷120 min.
 2h :2÷24 godz.
1d : 1÷12 dni (24÷288 godz.)
2d :2÷24 dni (48÷576 godz.)

 ON  - przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-12.
 OFF  -  przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-10.


Napięcie zasilania230 V AC / 24 V AC/DC
Tryb pracyopóźnione wyłączenie, opóźnione załączenie, praca cykliczna
Element wykonawczyprzekaźnik
Maksymalny prąd obciążenia8 A
Konfiguracja styków1 × NO/NC
Separacja stykuTAK
Opóźnienie zadziałania50 ms
Sygnalizacja stanu stykuLED czerwona
Czas działania - regulowany0,1 s ÷ 576 godz.
Sygnalizacja zasilaniaLED zielona
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,8 W
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
