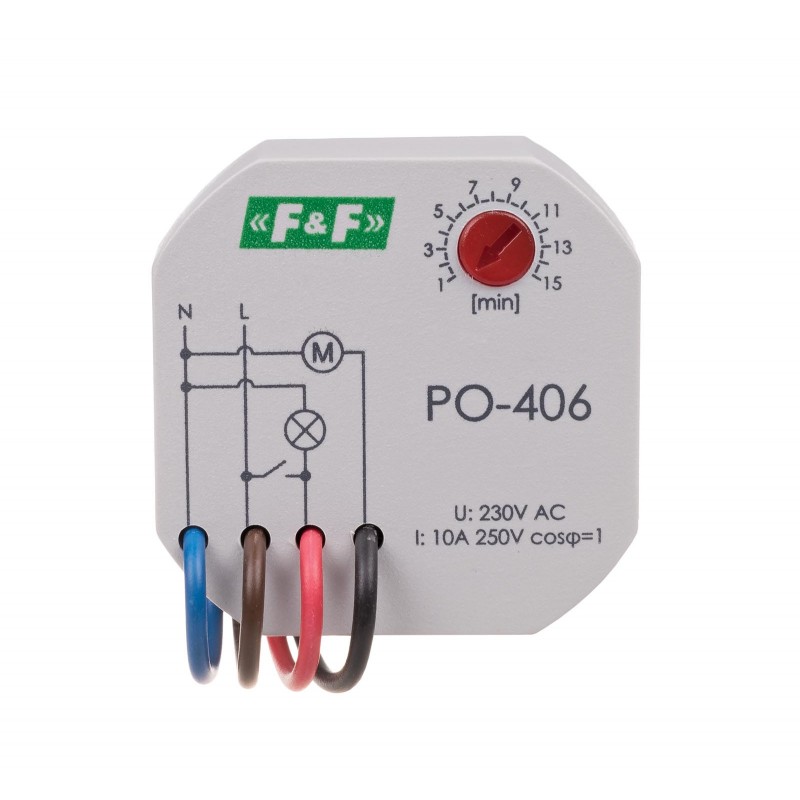

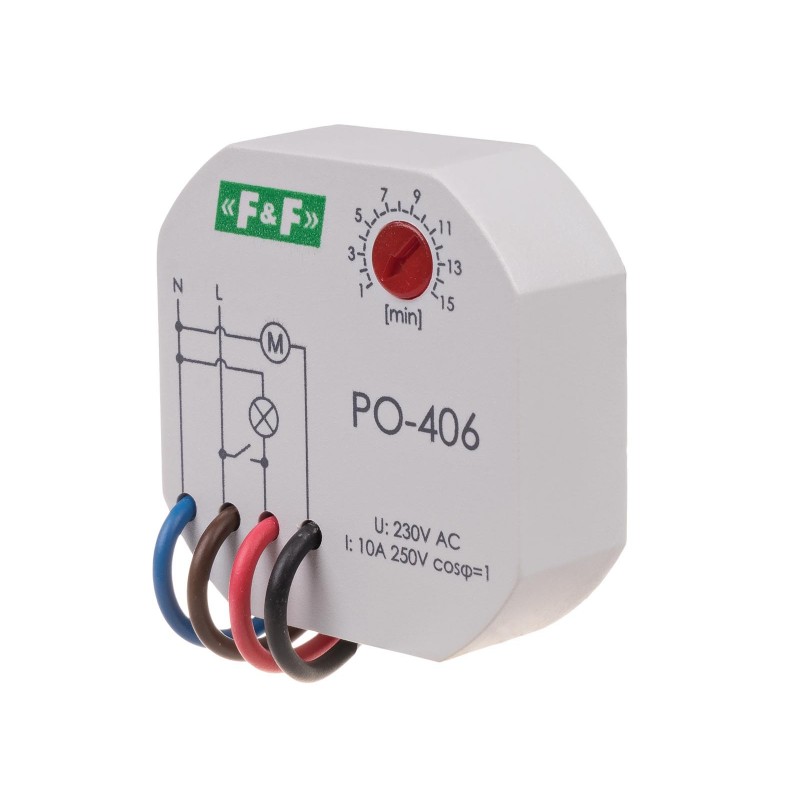

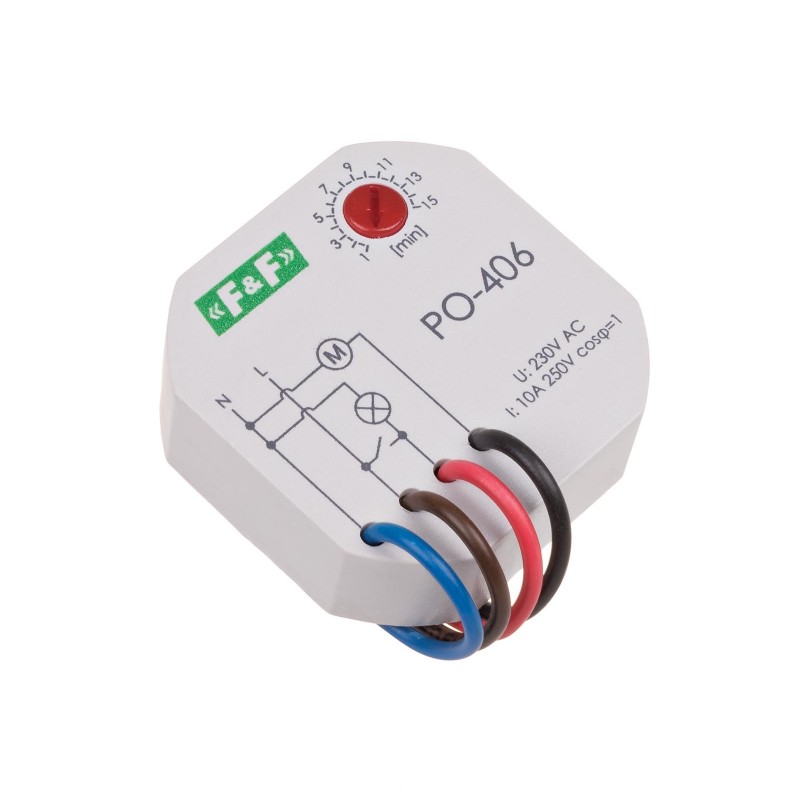

Przekaźnik czasowy PO-406

Przekaźnik czasowy PO-406

PO-406, 5908312595397

Opis produktu

Funkcja:                  z opóźnionym odpadaniem
Napięcie zasilania: 230 V AC
Montaż:                  do puszki podtynkowej Ø60

Przekaźniki czasowe z opóźnionym odpadaniem służą do podtrzymania zasilania sterowanego odbiornika przez określony czas po zaniku napięcia sterującego, np. w układach wentylacji łazienkowej, gdzie występuje podtrzymanie pracy wentylatora - załączanego wraz z oświetleniem - przez określony czas po wyłączeniu tegoż oświetlenia.

Działanie
Podanie napięcia sterującego S na przekaźnik powoduje jego zadziałanie i załączenie napięcia na sterowanym odbiorniku. Po zaniku napięcia sterującego działanie odbiornika jest podtrzymywane przez czas podtrzymania t (nastawiany potencjometrem). Po czasie t wyłączenie sterowanego odbiornika nastąpi automatycznie. W przypadku ponownego podania napięcia sterującego S przed upływem nastawionego czasu przekaźnik realizuje swoją funkcje pracy od początku.





Napięcie zasilania230 V AC
Tryb pracyz opóźnionym odpadaniem
Element wykonawczyprzekaźnik
Maksymalny prąd obciążenia10 A
Konfiguracja styków1 × NO
Separacja stykuNIE
Prąd impulsu sterującegomniej niż 300 mA
Czas podtrzymania1÷15 min.
Przyłącze4×DY 1mm²; długość: 10 cm
Pobór mocy0,56 W
Temperatura pracy-25 ÷ 50 °C
WymiaryØ 55 mm; wysokość: 13 mm
Montażw puszce podtynkowej Ø60
Stopień ochronyIP20
