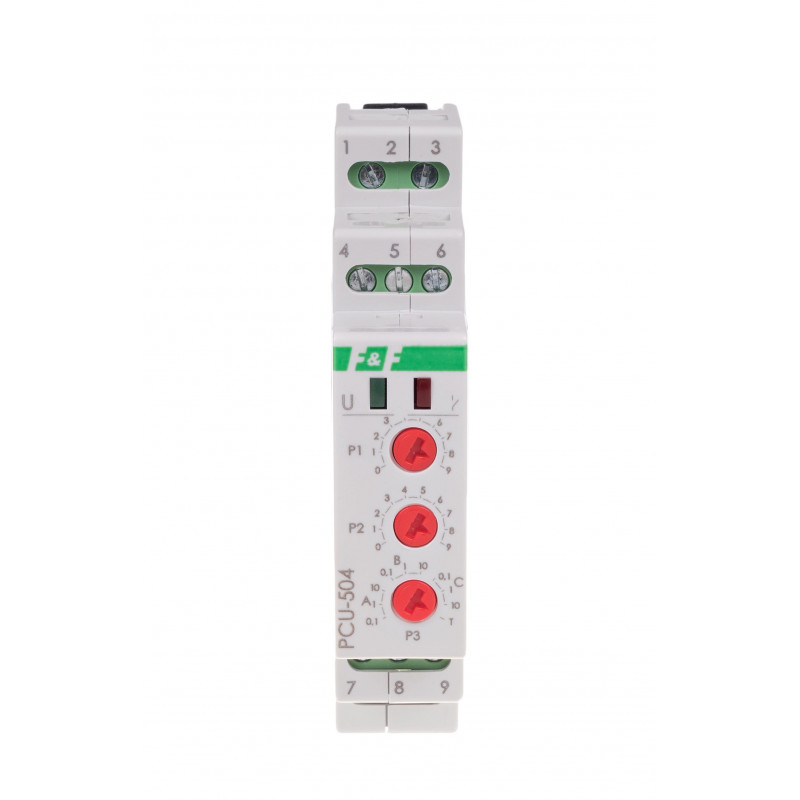

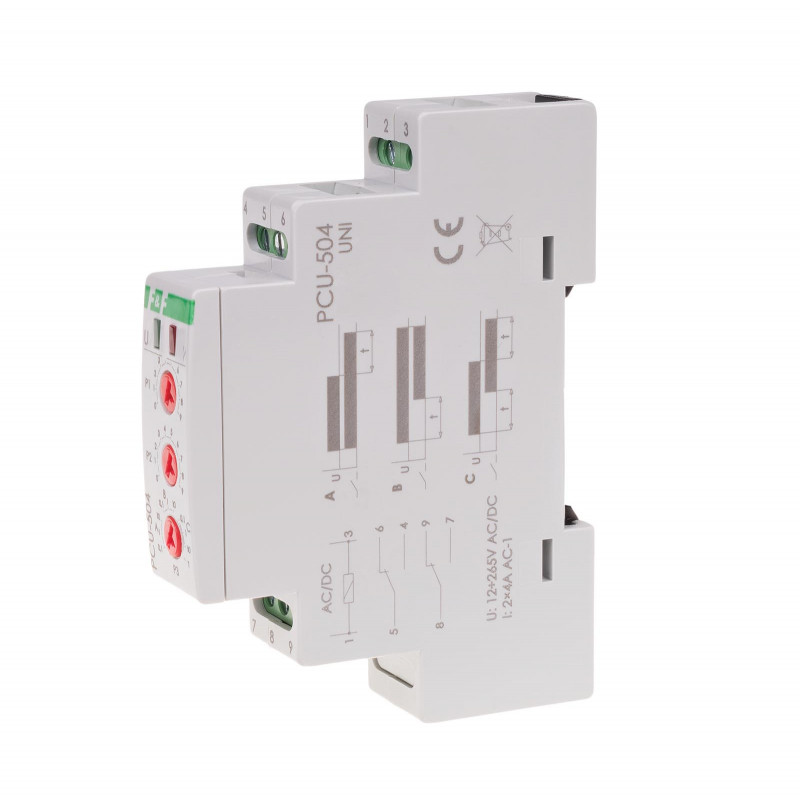

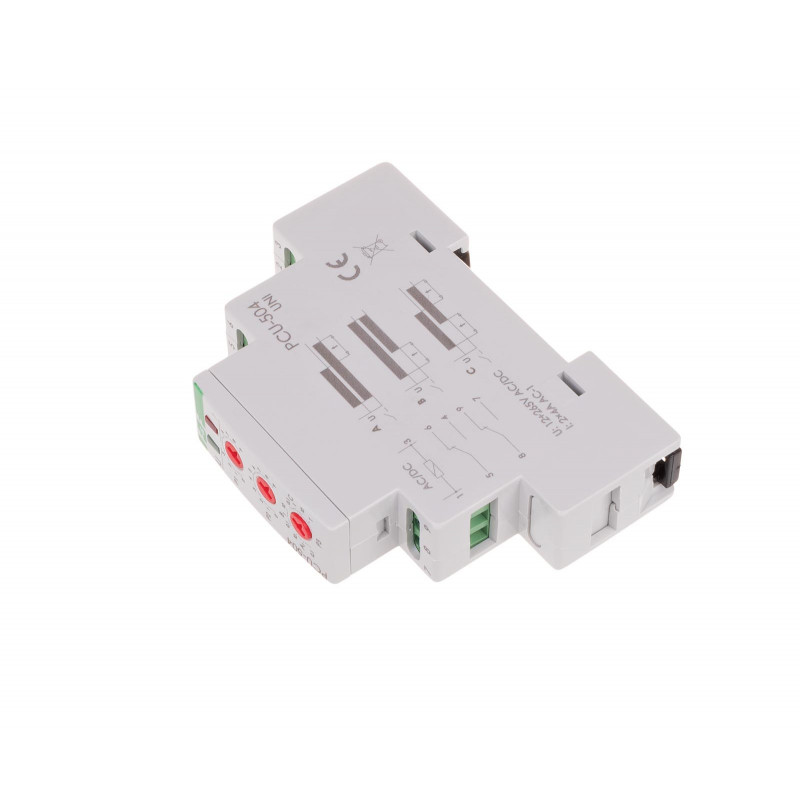

Przekaźnik czasowy PCU-504 UNI

Przekaźnik czasowy PCU-504 UNI

PCU-504UNI, 5908312598503

Opis produktu

Funkcja:                 podtrzymanie po zaniku napięcia zasilania
Napięcie zasilania: 12÷264 V AC/DC
Montaż:                  na szynie 35 mm

Przekaźnik czasowy służy do sterowania czasowego w układach automatyki przemysłowej i domowej (np. wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Przekaźnik posiada funkcję podtrzymania do 10 min. i przełączenia styku po zaniku napięcia zasilania.


Zasada działania czasowego przekaźnika czasowego z funkcją podtrzymania po zaniku napięcia zasilania


Funkcje:

A-PODTRZYMANIE
Po włączeniu zasilania przekaźnika następuje załączenie styków (pozycja 5-4/8-7). Po zaniku napięcia zasilania załączenie styków podtrzymywane jest przez nastawiony czas. Po zadanym czasie styki zostaną rozłączone (pozycja 5-6/8-9).
B-OPÓŹNIONE ZAŁĄCZENIE
Po podaniu napięcia zasilającego styki pozostają otwarte (pozycja 5-6/8-9) przez nastawiony czas. Po odmierzeniu czasu następuje załączenie styków (pozycja 5-4/8-7) aż do momentu zaniku napięcia zasilania.
C-OPÓŹNIONE ZAŁĄCZENIE Z PODTRZYMANIEM
Po podaniu napięcia zasilającego styki pozostają otwarte (pozycja 5-6/8-9) przez nastawiony czas. Po odmierzeniu czasu następuje załączenie styków (pozycja 5-4/8-7). Po zaniku napięcia zasilania załączenie styków podtrzymywane jest przez nastawiony czas. Po zadanym czasie styki zostaną rozłączone (pozycja 5-6/8-9).





Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw czasu i funkcji.
* Praca z nowymi ustawieniami funkcji i czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.


Napięcie zasilania12÷264 V AC/DC
Tryb pracyz podtrzymaniem po zaniku napięcia zasilania
Element wykonawczyprzekaźnik
Maksymalny prąd obciążenia2 × 4 A
Konfiguracja styków2 × NO/NC
Separacja stykuTAK
Opóźnienie zadziałania50 ms
Sygnalizacja stanu stykuLED czerwona
Czas działania - regulowany0,1s÷10 min.
Sygnalizacja zasilaniaLED zielona
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,56 W
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
