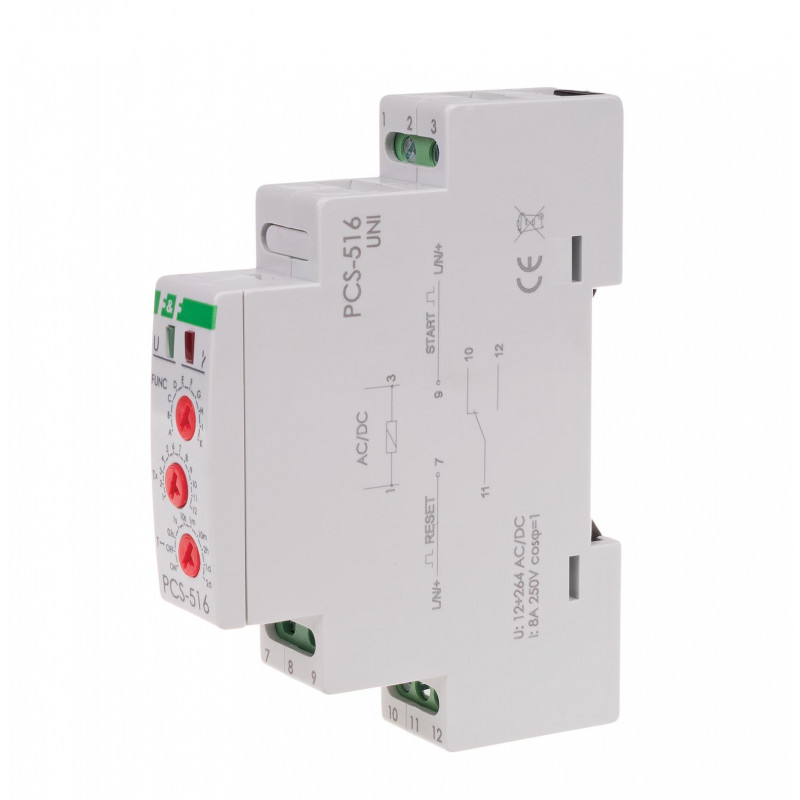

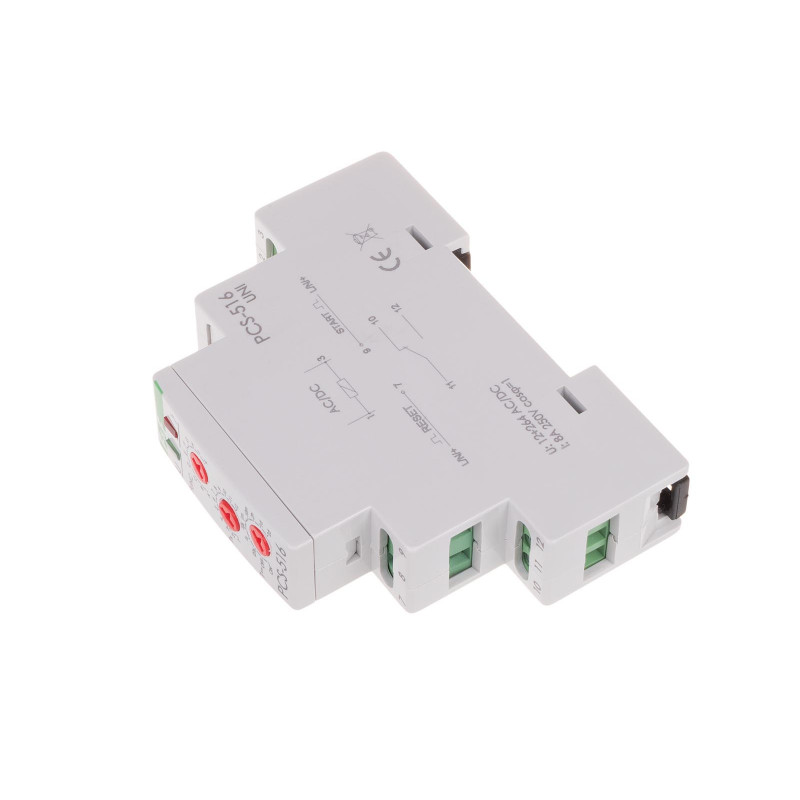

Przekaźnik czasowy PCS-516 UNI

Przekaźnik czasowy PCS-516 UNI

PCS-516UNI

Opis produktu

10-funkcyjny. Z wejściami START i RESET.
Przekaźniki  czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie

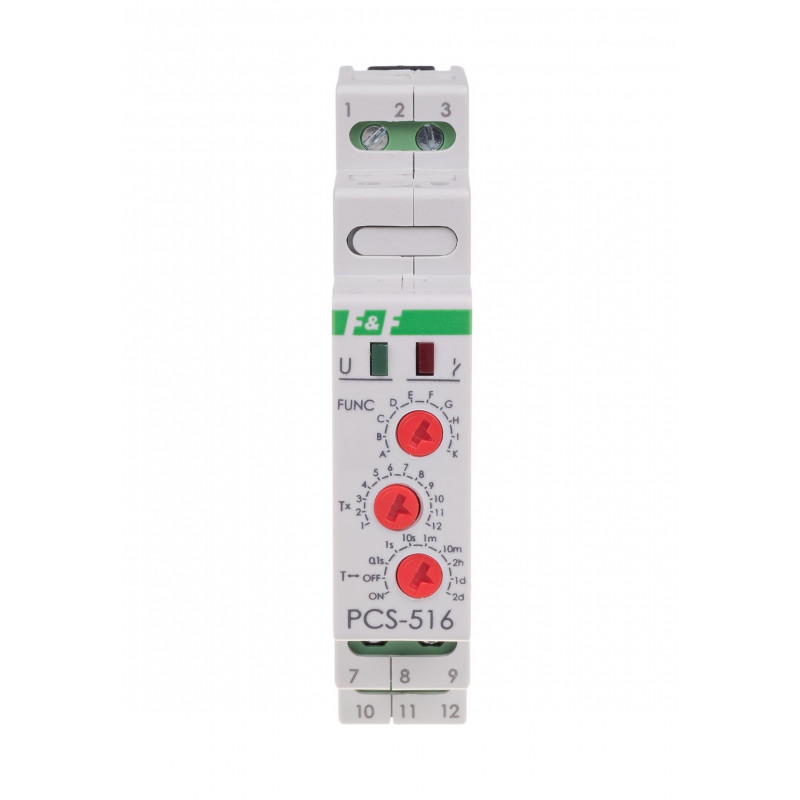

Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych.


Funkcje pracy




OPÓŹNIONE ZAŁĄCZENIE
Po podaniu napięcia zasilającego (świeci LED zielona U) wyjście pozostaje otwarte i następuje odmierzanie nastawionego czasu pracy „t”. Po odmierzeniu czasu „t” następuje załączenie wyjścia (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.





OPÓŹNIONE WYŁĄCZENIE
Do czasu załączenia przekaźnika wyjście pozostaje otwarte. Po podaniu napięcia zasilającego (świeci LED zielona) wyjście zostanie zamknięte
i następuje odmierzanie nastawionego czasu pracy „t” (świeci LED czerwona). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.



FF PCS-516 diag C.gif

OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych  odstępach ustawianego czasu pracy i przerwy.



FF PCS-516 diag D.gif

OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych  odstępach ustawianego czasu pracy i przerwy.



FF PCS-516 diag E.gif

Generowanie impulsu 0,5 s po zadanym czasie „t”.




FF PCS-516 diag F.gif

Generowanie pojedynczego impulsu o czasie „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START.



FF PCS-516 diag G.gif

Generowanie pojedynczego impulsu o czasie „t” zboczem opadającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na impulsy START.



FF PCS-516 diag H.gif

Opóźnienie przy wyłączeniu z możliwością podtrzymania. Zbocze narastające sygnału START powoduje załączenie przekaźnika, natomiast zbocze opadające powoduje rozpoczęcie odmierzania czasu. Podanie sygnału START w trakcie odmierzania czasu powoduje przedłużenie cyklu o kolejny czas „t” zboczem opadającym.



FF PCS-516 diag I.gif

Generowanie pojedynczego impulsu 0,5 s po czasie „t” wyzwolonym zboczem opadającym sygnału START.



FF PCS-516 diag K.gif

Wyłączenie przekaźnika na określony czas „t” zboczem narastającym sygnału START. W trakcie odmierzania czasu układ nie reaguje na sygnał START.

Uwaga!
* Podanie napięcia RESET w trakcie wykonywania funkcji powoduje:
   - dla funkcji A, B, C, D, F realizację trybu pracy od początku.
   - dla funkcji F, G, H, I powrót przekaźnika do stanu początkowego i oczekiwanie na sygnał START.
   - dla funkcji K trwałe załączenie styku przekaźnika w pozycji 11-12.
* Ustawienie przełącznika obrotowego zakresu czasowego w pozycji:
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.


Zakresy czasowe

0,1s: 0,1÷1,2 s
   1s:         1÷12 s
 10s: 10÷120 s
  1m:          1÷12 min.
10m:     10÷120 min.
   2h: 2÷24 godz.
   1d:  1÷12 dni (24÷288 godz.)
   2d: 2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-10.


Napięcie zasilania 12÷264 V AC/DC
Tryb pracy wielofunkcyjny
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 8 A
Konfiguracja styków 1 × NO/NC
Separacja styku TAK
Opóźnienie zadziałania 50 ms
Prąd impulsu sterującego mniej niż 1 mA
Sygnalizacja stanu styku LED czerwona
Czas działania - regulowany 0,1 s ÷ 576 godz.
Sygnalizacja zasilania LED zielona
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,8 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
