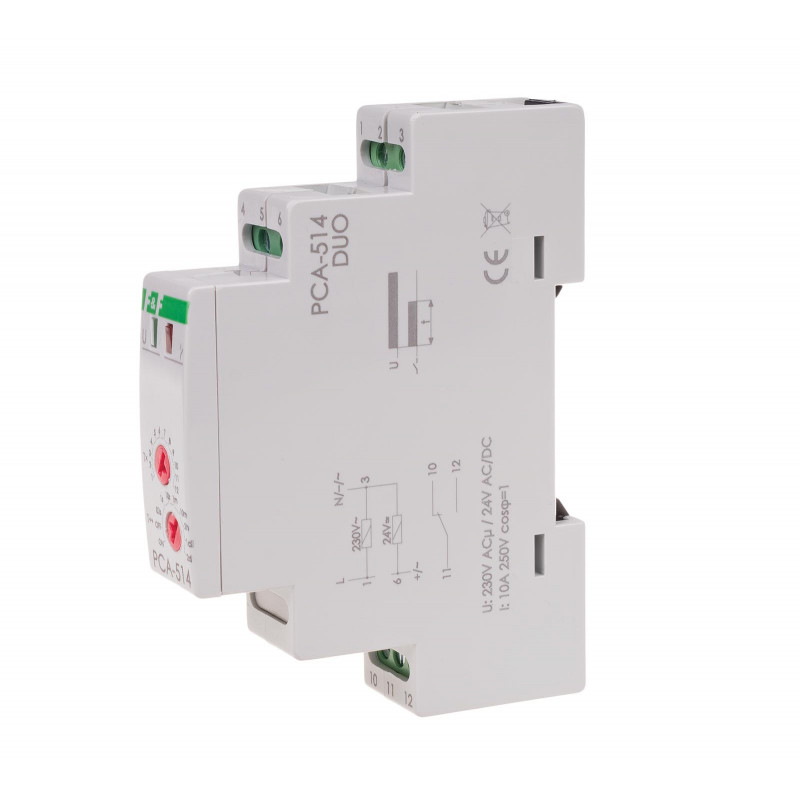

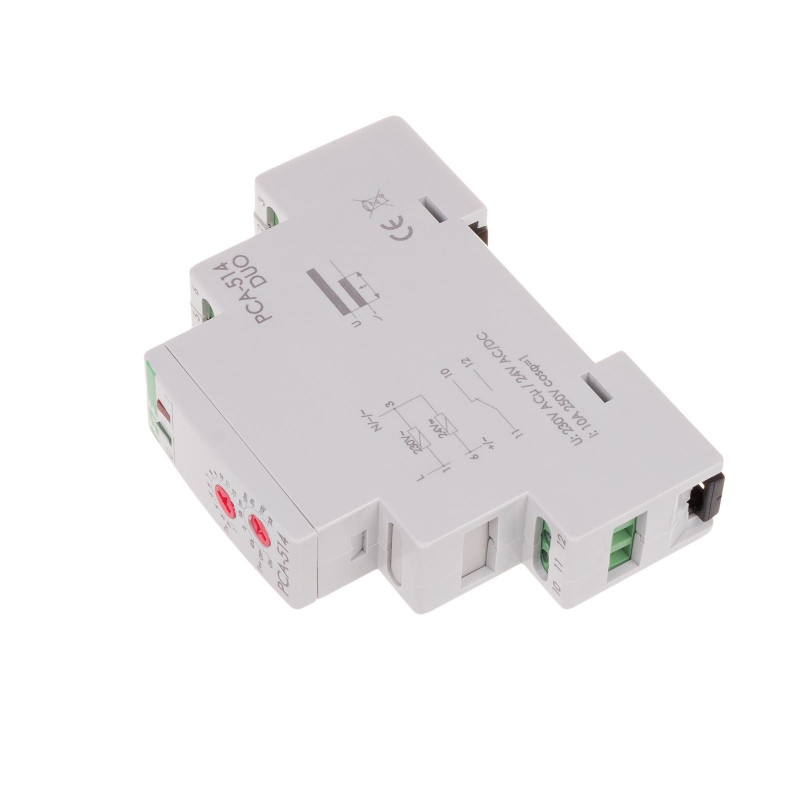

Przekaźnik czasowy PCA-514 DUO

Przekaźnik czasowy PCA-514 DUO

PCA-514DUO, 5908312595465

Opis produktu

Funkcja:                opóźnione wyłączenie
Napięcie zasilania: 230 V AC / 24 V AC/DC
Montaż:                  na szynie 35 mm

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Zasada działania czasowego przekaźnika PCA-514 DUO

Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10. Po podaniu napięcia zasilającego styk zostaje przełączony w pozycję 11-12 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu styk powraca do pozycji 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.





Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

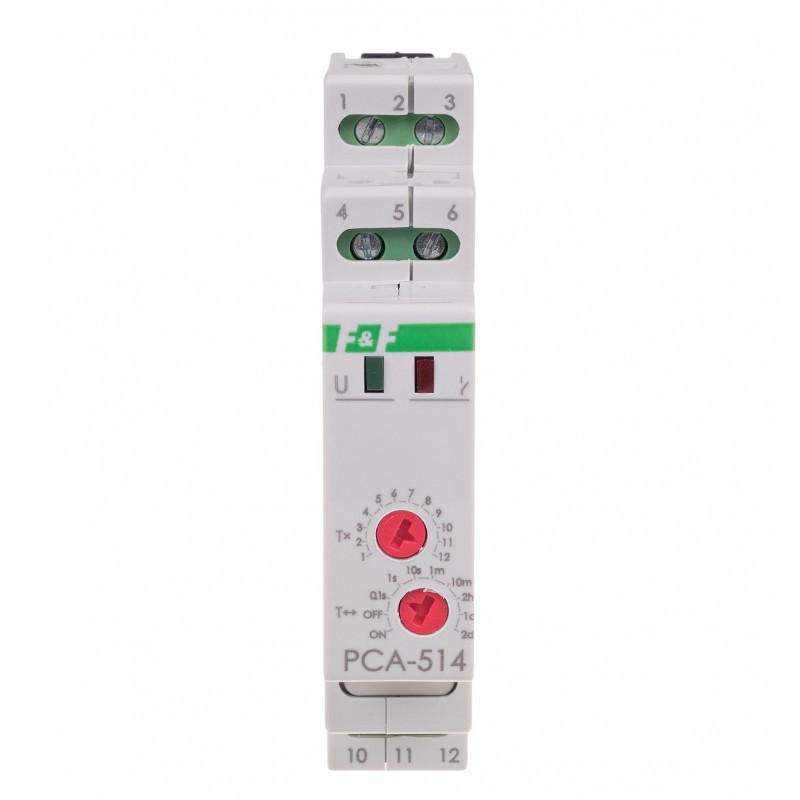

Zakresy czasowe

0,1s:0,1÷1,2 s
   1s:        1÷12 s
 10s:10÷120 s
  1m:         1÷12 min.
10m:    10÷120 min.
   2h:2÷24 godz.
   1d: 1÷12 dni (24÷288 godz.)
   2d:2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.


Napięcie zasilania230 V AC / 24 V AC/DC
Tryb pracyopóźnione wyłączenie
Element wykonawczyprzekaźnik
Maksymalny prąd obciążenia10 A
Konfiguracja styków1 × NO/NC
Separacja stykuTAK
Opóźnienie zadziałania50 ms
Sygnalizacja stanu stykuLED czerwona
Czas działania - regulowany0,1 s ÷ 576 godz.
Sygnalizacja zasilaniaLED zielona
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,8 W
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
