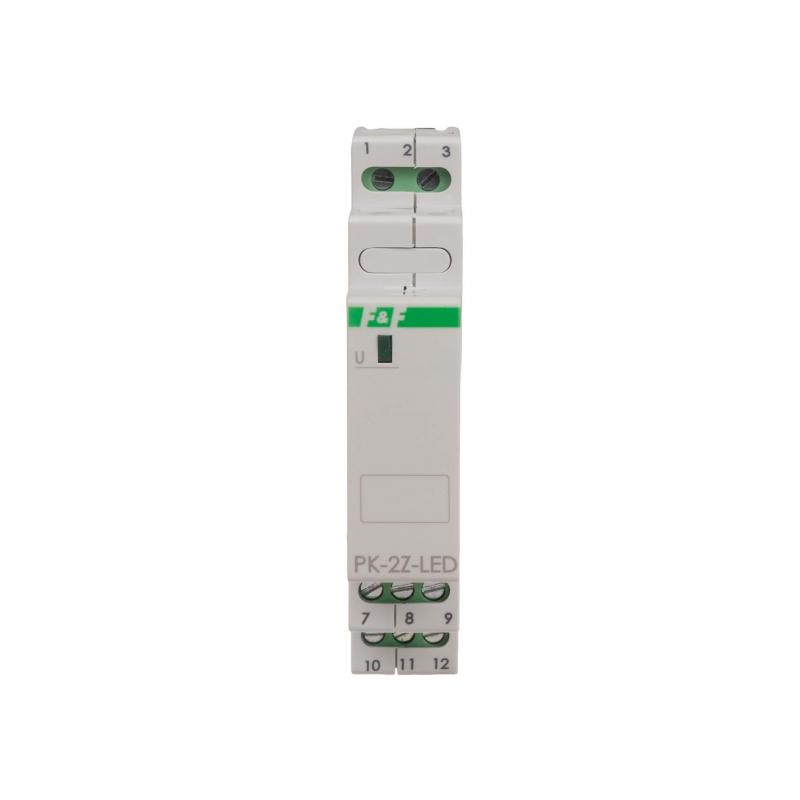

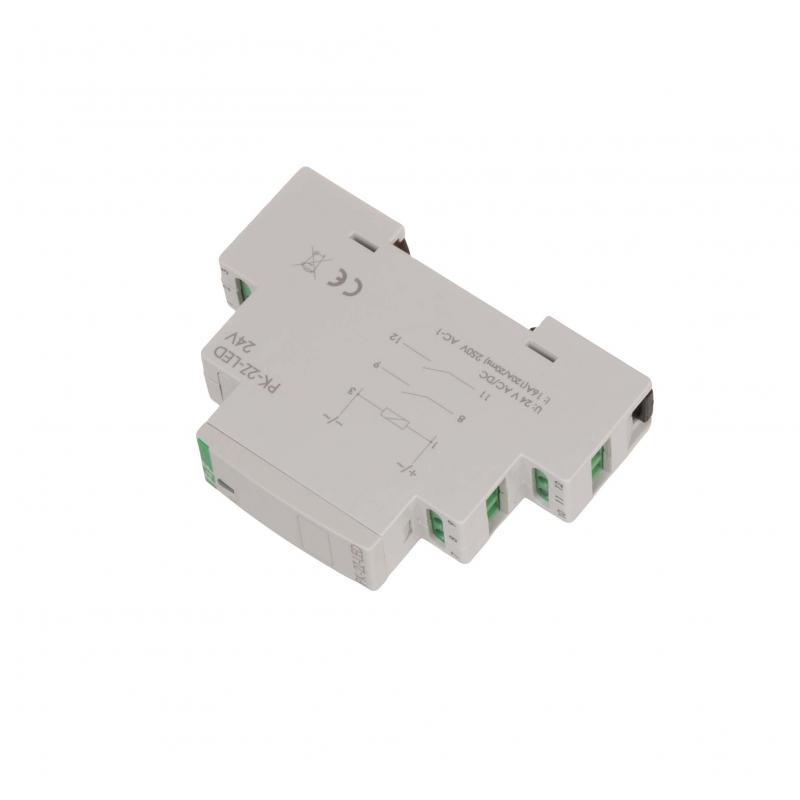

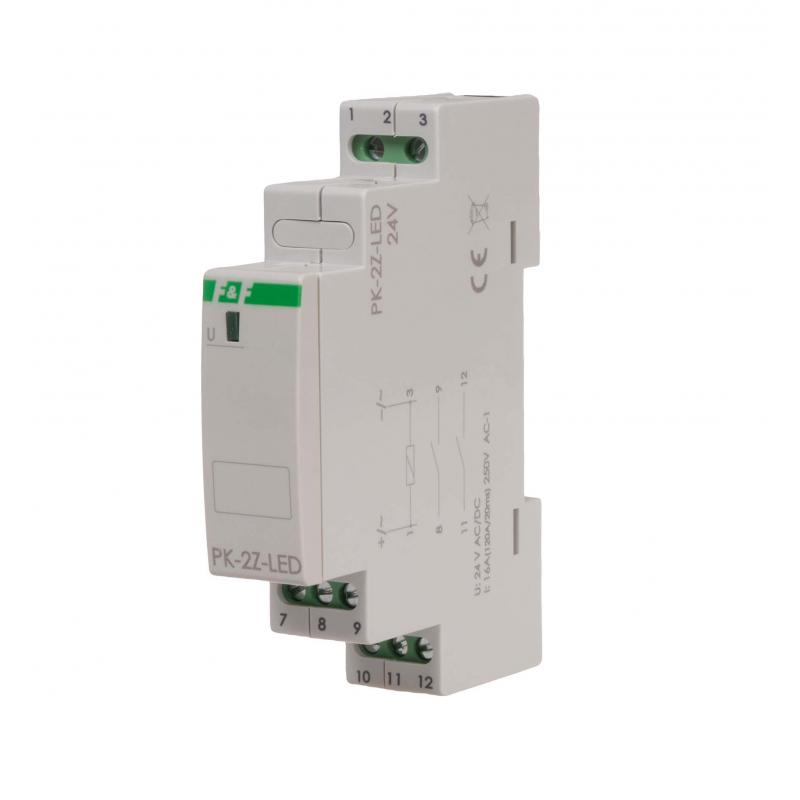

Przekaźnik elektromagnetyczny PK-2Z-LED 24 V

Indeks do zamówień: PK-2Z-LED-24V, EAN13: 5902431674827

Opis produktu

Konfiguracja styków: 2xNO (120 A/20 ms)
Prąd obciążenia: 16 A
Napięcie zasilania: 24 V AC/DC

Przekaźniki elektromagnetyczne w obudowie jednomodułowej do bezpośredniego montażu na szynie 35mm.

Zastosowanie przekaźnika elektromagnetycznego PK-2Z-LED 24 V

Wersja przekaźnika z oznaczeniem "LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak:

świetlówki LED,
świetlówki ESL,
transformatory elektroniczne,
lampy wyładowcze, itp.

Działanie przekaźnika PK-2Z-LED 24 V

Podanie napięcia zasilania na cewkę przekaźnika spowoduje zamknięcie styku 1 pomiędzy zaciskami 8-9 oraz styku 2 pomiędzy zaciskami 11-12. Stan ten jest sygnalizowany świeceniem LED zielonej. Po zaniku napięcia oba styki otwierają się. Por. zakladka SCHEMAT.

Tabela dla obciążeń zasilanych napięciem 230 V AC:

Tabela mocy przekaźnika

Powyższe dane mają charakter orientacyjny. W dużym stopniu zależeć będą od:

Konstrukcji konkretnego odbiornika.

Szczególnie dotyczy to:

żarówek LED,
lamp energooszczędnych,
transformatorów elektronicznych,
zasilaczy impulsowych.

2. Częstotliwości załączeń.

3. Warunków pracy.

Napięcie zasilania	24 V AC/DC
Maksymalny prąd obciążenia AC-1	16 A (120 A/20 ms)
Kategoria użytkowania	AC-7a
Napięcie łączeniowe	250 V AC
Napięcie udarowe	zestyki-cewka - 2,5 kV; przerwa zestykowa - 1,2 kV
Odporność na przepięcia	3 kV
Trwałość elektryczna	min. 1×10⁵ cykli
Element wykonawczy	przekaźnik
Konfiguracja styków	2 × NO
Separacja styku	TAK
Czas wyłączenia	poniżej 20 ms
Czas zadziałania	poniżej 40 ms
Maksymalny pobór prądu	25 mA
Trwałość łączeniowa mechaniczna	min. 5x10⁶ cykli
Napięcie izolacji	400 V
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20

PK PP deklaracja CE 2024 (181.42k)

PK-2Z-LED 24 V instrukcja obsługi (674.95k)

typ	styki	prąd styków AC1	nap. cewki	pobór prądu	mod	zaciski
PK-1P 12 V	1 x NO/NC	16 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-1P 24 V	1 x NO/NC	16 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-1P 48 V	1 x NO/NC	16 A	48 V AC/DC	25 mA	1	2,5 mm²
PK-1P 110 V	1 x NO/NC	16 A	110 V AC/DC	25 mA	1	2,5 mm²
PK-1P 230 V	1 x NO/NC	16 A	230 V AC	25 mA	1	2,5 mm²
PK-2P 12 V	2 x NO/NC	8 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-2P 24 V	2 x NO/NC	8 A	24 V AC/DC	25 mA	1	2,5 mm²
PK-2P 48 V	2 x NO/NC	8 A	48 V AC/DC	25 mA	1	2,5 mm²
PK-2P 110 V	2 x NO/NC	8 A	110 V AC/DC	25 mA	1	2,5 mm²
PK-2P 230 V	2 x NO/NC	8 A	230 V AC	25 mA	1	2,5 mm²
PK-3P 12 V	3 x NO/NC	8 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-3P 24 V	3 x NO/NC	8 A	24 V AC /DC	25 mA	1	2,5 mm²
PK-3P 48 V	3 x NO/NC	8 A	48 V AC/DC	25 mA	1	2,5 mm²
PK-3P 110 V	3 x NO/NC	8 A	110 V AC/DC	25 mA	1	2,5 mm²
PK-3P 230 V	3 x NO/NC	8 A	230 V AC	25 mA	1	2,5 mm²
PK-4PZ 12 V	2 x NO/NC+2 x NO	8 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-4PZ 24 V	2 x NO/NC+2 x NO	8 A	24 V AC/DC	25 mA	1	2,5 mm²
PK-4PZ 48 V	2 x NO/NC+2 x NO	8 A	48 V AC/DC	25 mA	1	2,5 mm²
PK-4PZ 110 V	2 x NO/NC+2 x NO	8 A	110 V AC/DC	25 mA	1	2,5 mm²
PK-4PZ 230 V	2 x NO/NC+2 x NO	8 A	230 V AC	25 mA	1	2,5 mm²
PK-4PR 12 V	2 x NO/NC+2 x NC	8 A	12 V AC/DC	25 mA	1	2,5 mm²
PK-4PR 24 V	2 x NO/NC+2 x NC	8 A	24 V AC/DC	25 mA	1	2,5 mm²
PK-4PR 48 V	2 x NO/NC+2 x NC	8 A	48 V AC/DC	25 mA	1	2,5 mm²
PK-4PR 110 V	2 x NO/NC+2 x NC	8 A	110 V AC/DC	25 mA	1	2,5 mm²
PK-4PR 230 V	2 x NO/NC+2 x NC	8 A	230 V AC	25 mA	1	2,5 mm²

Oznaczenia na urządzeniach
Wartość obciążenia styku podana na urządzeniu odnosi się do odbiorników rezystancyjnych (odbiorniki bezindukcyjne, dla których parametr współczynnika mocy wynosi 1 (cosφ=1)).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków, np. obciążenie, dla którego cosφ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosφ=0,25 nawet o 50%.

Tabela obciążalności styków
W zależności od charakteru podłączonego odbiornika styk można obciążyć następującymi wartościami:

ŹRÓDŁA ŚWIATŁA

tabela mocy

CHARAKTER OBCIĄŻENIA ODBIORNIKÓW

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:

Żarówki	Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100W ma rezystancję ok. 40 Om co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A.
Halogeny	Podobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A.
Silnik indukcyjny 1-fazowy (np. pompa)	Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego.
Zasilacz impulsowy (np. do oświetlenia LED)	Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza.
