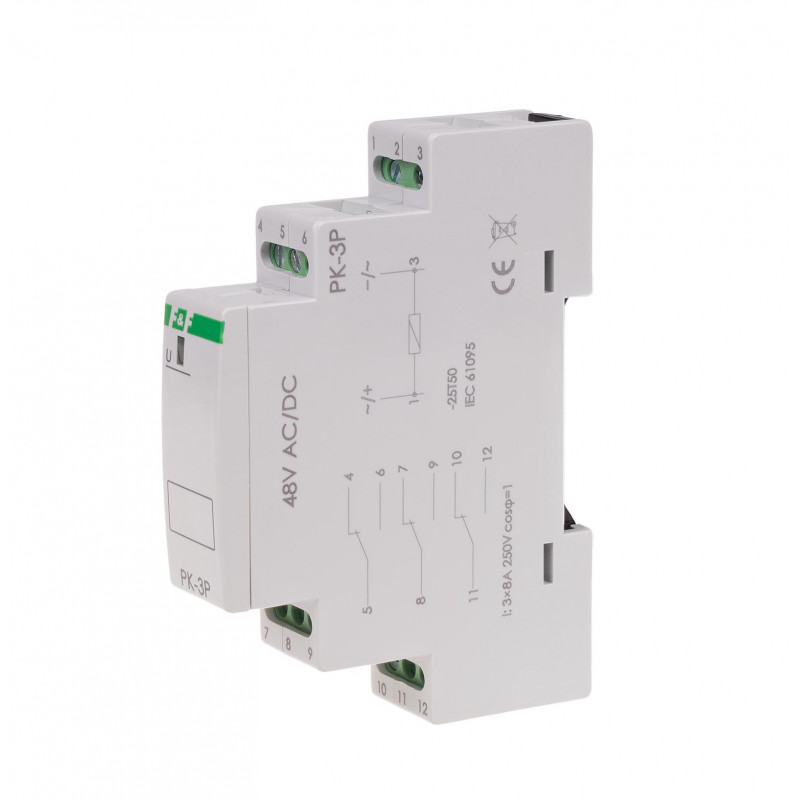

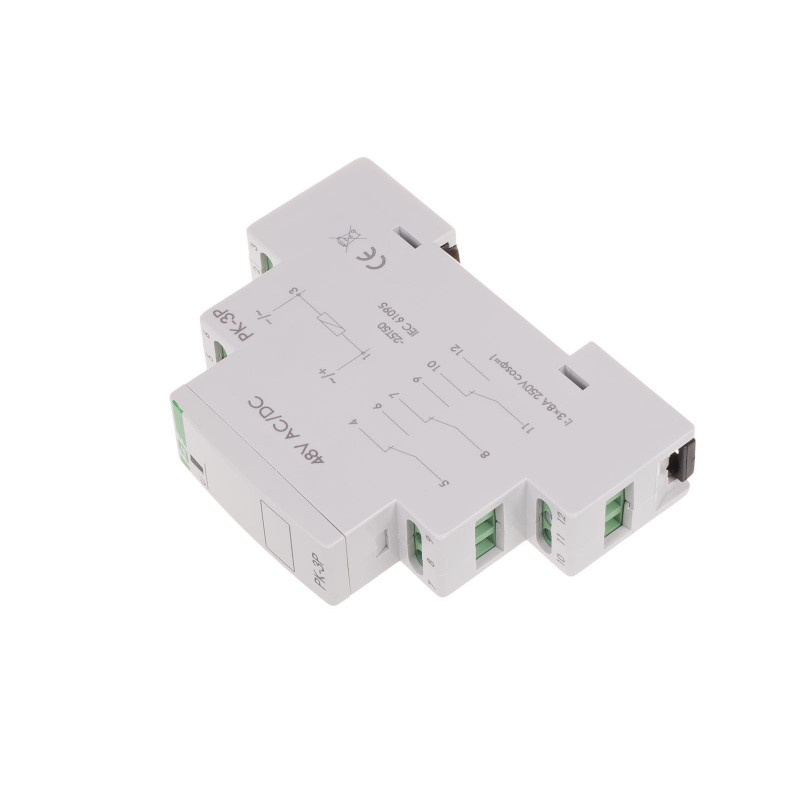

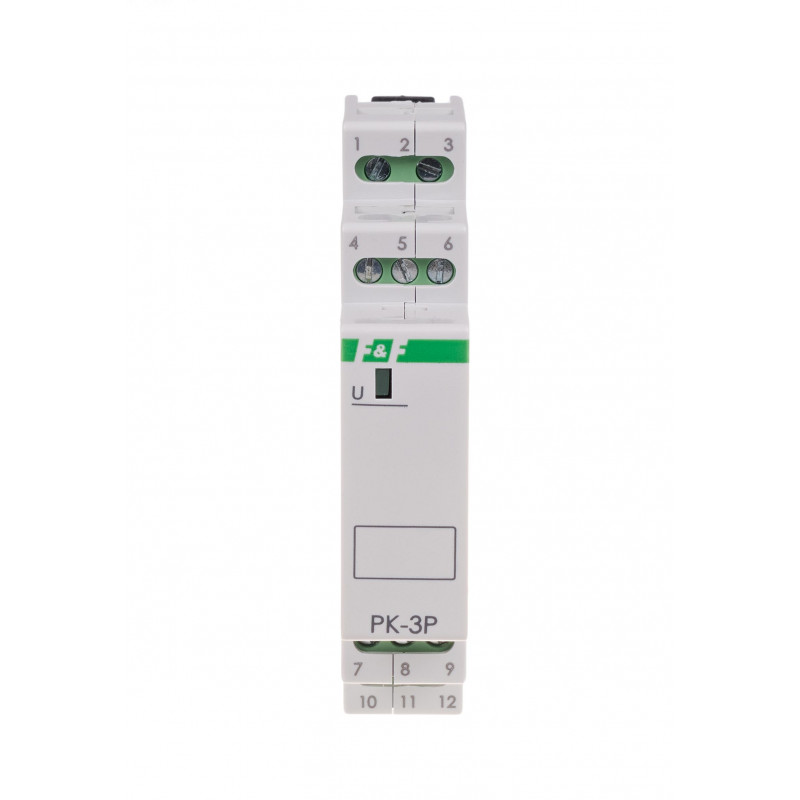

Przekaźnik elektromagnetyczny PK-3P 48 V

PK-3P-48V, 5908312592372
Konfiguracja styków: 3 x NO/NC
Prąd obciążenia:        3 x 8 A
Napięcie zasilania:    48 V AC/DC

Przekaźniki elektromagnetyczne w obudowie jednomodułowej do bezpośredniego  montażu na szynie 35 mm.

Działanie
Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styku. Stan załączenia przekaźnika  jest sygnalizowany świeceniem LED zielonej. Po zaniku napięcia zasilania styk powraca do pierwotnej pozycji.



Przykład znakowania przy zamówieniu

np.  PK-3P  48 V ---------  napięcie zasilania



PK-3P-48V
Napięcie zasilania
48 V AC/DC
Tolerancja napięcia zasilania
-15 ÷ 10 %
Maksymalny prąd obciążenia AC-1
3 x 8 A
Element wykonawczy
przekaźnik
Konfiguracja styków
3 × NO/NC
Separacja styku
TAK
Maksymalny pobór prądu
25 mA
Trwałość łączeniowa mechaniczna
min. 5x10⁶ cykli
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Temperatura pracy
-25 ÷ 50 °C
Wymiary
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
PK schematy


Przekaźnik elektromagnetyczny PK-3P 48 V


typ styki prąd styków AC1 nap. cewki pobór prądu mod zaciski
PK-1P 12 V 1 x NO/NC 16 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-1P 24 V 1 x NO/NC 16 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-1P 48 V 1 x NO/NC  16 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-1P 110 V 1 x NO/NC 16 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-1P 230 V 1 x NO/NC 16 A 230 V AC 25 mA 1 2,5 mm²
PK-2P 12 V 2 x NO/NC  8 A 12 V AC/DC  25 mA 1 2,5 mm²
PK-2P 24 V 2 x NO/NC 8 A 24 V AC/DC 25 mA 1 2,5 mm²
PK-2P 48 V 2 x NO/NC 8 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-2P 110 V 2 x NO/NC 8 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-2P 230 V 2 x NO/NC 8 A 230 V AC 25 mA 1 2,5 mm²
PK-3P 12 V 3 x NO/NC 8 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-3P 24 V 3 x NO/NC 8 A 24 V AC /DC 25 mA 1 2,5 mm²
PK-3P 48 V 3 x NO/NC  8 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-3P 110 V 3 x NO/NC  8 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-3P 230 V 3 x NO/NC  8 A 230 V AC  25 mA 1 2,5 mm²
PK-4PZ 12 V 2 x NO/NC+2 x NO  8 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-4PZ 24 V 2 x NO/NC+2 x NO 8 A 24 V AC/DC 25 mA 1 2,5 mm²
PK-4PZ 48 V 2 x NO/NC+2 x NO 8 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-4PZ 110 V 2 x NO/NC+2 x NO 8 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-4PZ 230 V 2 x NO/NC+2 x NO 8 A 230 V AC 25 mA 1 2,5 mm²
PK-4PR 12 V 2 x NO/NC+2 x NC 8 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-4PR 24 V 2 x NO/NC+2 x NC 8 A 24 V AC/DC 25 mA 1 2,5 mm²
PK-4PR 48 V 2 x NO/NC+2 x NC 8 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-4PR 110 V 2 x NO/NC+2 x NC 8 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-4PR 230 V 2 x NO/NC+2 x NC 8 A 230 V AC 25 mA 1 2,5 mm²

Oznaczenia na urządzeniach
Wartość obciążenia styku podana na urządzeniu odnosi się do odbiorników rezystancyjnych (odbiorniki bezindukcyjne, dla których parametr współczynnika mocy wynosi 1 (cosφ=1)).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków, np. obciążenie, dla którego cosφ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosφ=0,25 nawet o 50%.


Tabela obciążalności styków
W zależności od charakteru  podłączonego odbiornika styk można obciążyć następującymi wartościami:

ŹRÓDŁA ŚWIATŁA

tabela mocy

CHARAKTER OBCIĄŻENIA ODBIORNIKÓW

tabela mocy

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:


Żarówki Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100W ma rezystancję ok. 40 Om co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A.
Halogeny Podobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A.
Silnik indukcyjny 1-fazowy (np. pompa) Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego.
Zasilacz impulsowy (np. do oświetlenia LED) Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza.
