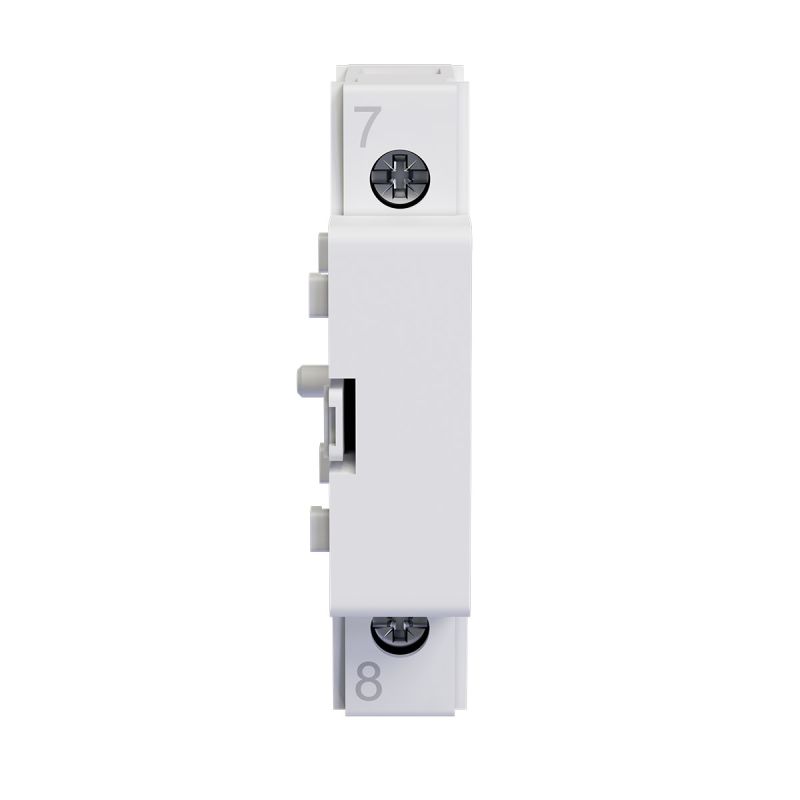

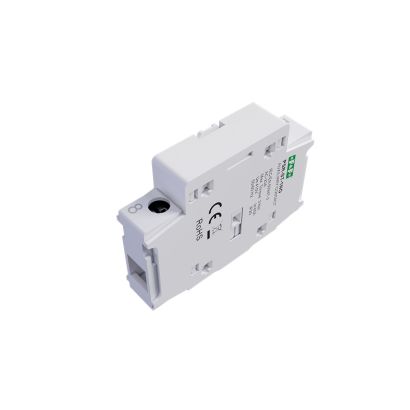

Styk pomocniczy do modułowych przełączników sieć-agregat PSR-ST-1NO
Styk pomocniczy do modułowych przełączników sieć-agregat: (PSR-440, PSR-463, PSR-480)
Podstawowe parametry styku pomocniczego PSR-ST-1NO
- Napięcie łączeniowe: 415 V AC
- Prąd znamionowy: 80 A (AC-21B, AC-22A, AC-23B)
- Moc łączeniowa: 18,4 kW
- Częstotliwość znamionowa: 50–60 Hz
- Napięcie izolacji / udarowe: 800 V / 8 kV
- Wytrzymałość mechaniczna: 10 000 cykli
- Przyłącze: zaciski śrubowe, przewody 2,5–35 mm², moment dokręcający 2 Nm
- Temperatura pracy: -20 ÷ 50°C
- Montaż: szyna DIN, stopień ochrony IP20
- Kompatybilność: Przełączniki F&F serii PSR (440, 463, 480).
Styk podpinamy z lewej lub z prawej strony modułowego przełącznika sieć-agregat PSR.
- Częstotliwość znamionowa
- 50÷60 Hz
- Napięcie łączeniowe znamionowe Ue (AC)
- 415 V
- Prąd znamionowy [AC-21B/AC-22A]
- 80 A
- Napięcie izolacji Ui
- 800 V
- Napięcie udarowe Uimp
- 8 kV
- Wytrzymałość elektryczna
- 6000 cykli
- Wytrzymałość mechaniczna
- 10 000 cykli
- Obciążalność prądowa AC21 (kategoria A i B)
- 80 A
- Obciążalność prądowa AC22 (kategoria B)
- 80 A
- Obciążalność prądowa AC23 (kategoria B)
- 80 A
- Moc łączeniowa
- 18,4 kW
- Przyłącze
- zaciski śrubowe
- Średnica przewodu (minimalna)
- 2.5 mm²
- Średnica przewodu (maksymalna)
- 35 mm²
- Moment dokręcający
- 2 Nm
- Temperatura pracy
- -20÷50°C
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
