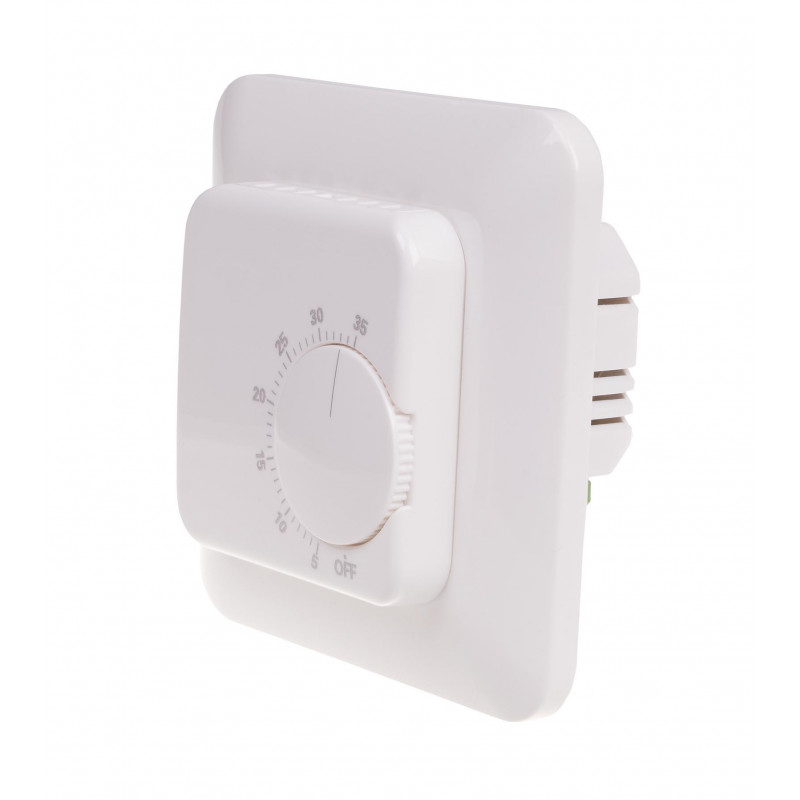

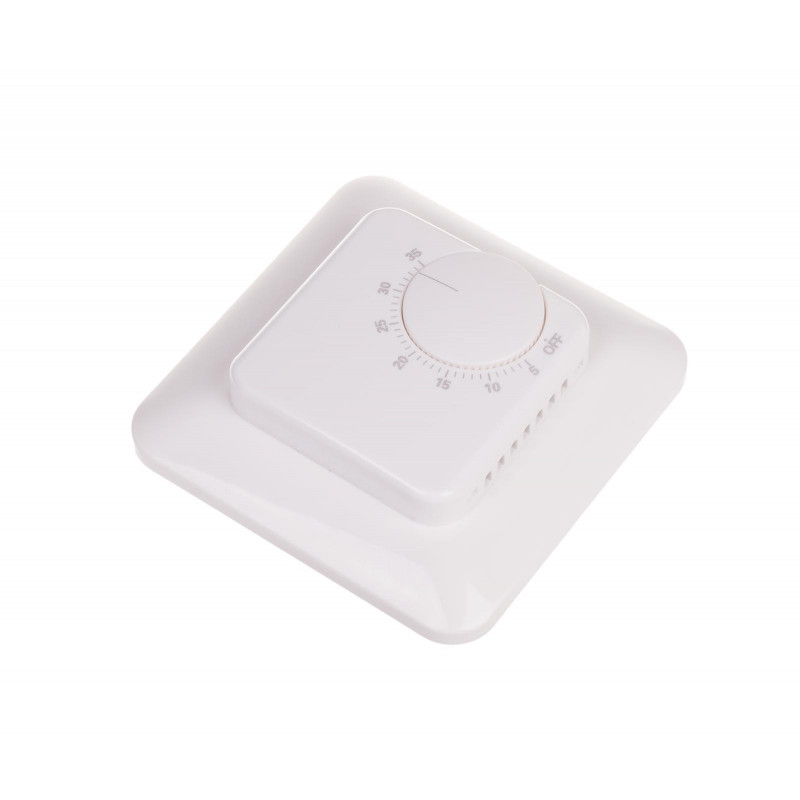

Regulator temperatury RT-824

Indeks do zamówień: RT-824, EAN13: 5908312592631

Opis produktu

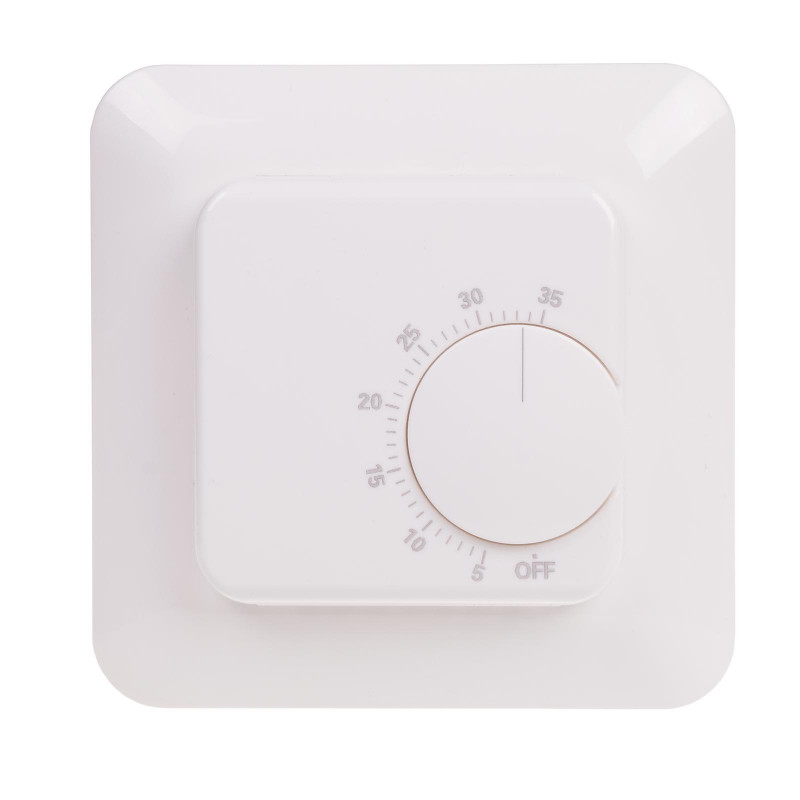

Nastawa mechaniczna za pomocą pokrętła.
Zakres temperatur 5÷35ºC.

Regulator temperatury RT-824 przeznaczony jest do bezpośredniego sterowania urządzeniami grzewczymi zasilanymi napięciem 230 V o prądzie maksymalnym nie przekraczającym 16 A.

Działanie regulatora temperatury

Regulator temperatury RT-824 pracuje w jednym z 3 trybów pracy:

-praca z wewnętrznym czujnikiem temperatury;
- praca z zewnętrznym czujnikiem temperatury;
- praca z dwoma czujnikami temperatury.

Do czasu uzyskania żądanej temperatury otoczenia styk regulatora jest zamknięty (świeci LED czerwona). Urządzenie grzewcze jest załączone. Osiągnięcie zadanej temperatury powoduje otwarcie styku i wyłączenie urządzenia grzewczego (gaśnie LED czerwona).
Spadek temperatury o wartość histerezy ponownie załączy urządzenie grzewcze aż do momentu osiągnięcia zadanej temperatury. Wyłączenie regulatora przełącznikiem na panelu frontowym powoduje wyłączenie całego układu grzewczego.

Uwaga!

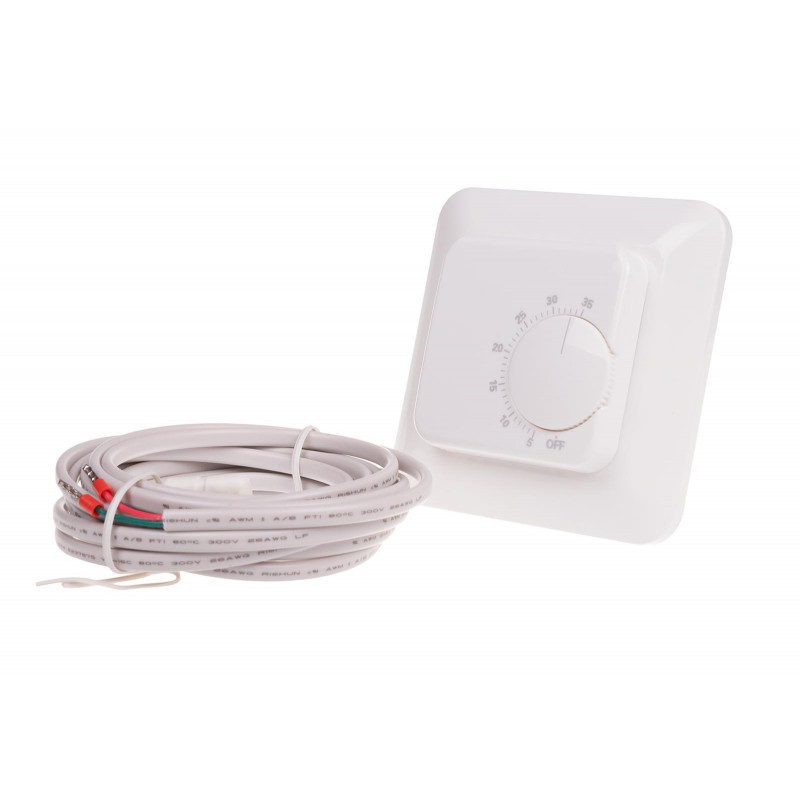

Sonda dostarczana jest w komplecie z regulatorem.

Napięcie zasilania	230 V AC
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	16 A
Konfiguracja styków	1 × NO
Separacja styku	NIE
Zakres regulacji temperatury	5÷35°C
Histereza	3°C
Dokładność nastawy	1°C
Dokładność pomiaru	±1°C
Sonda temperatury	RT45
Wewnętrzny czujnik temperatury	NTC
Przyłącze	zaciski śrubowe 1,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-5÷50°C
Wymiary	front: 83,5×83,5 mm; gł.22 mm , tył Ø50; gł.27,5 mm
Montaż	w puszce podtynkowej Ø60
Stopień ochrony	IP20
