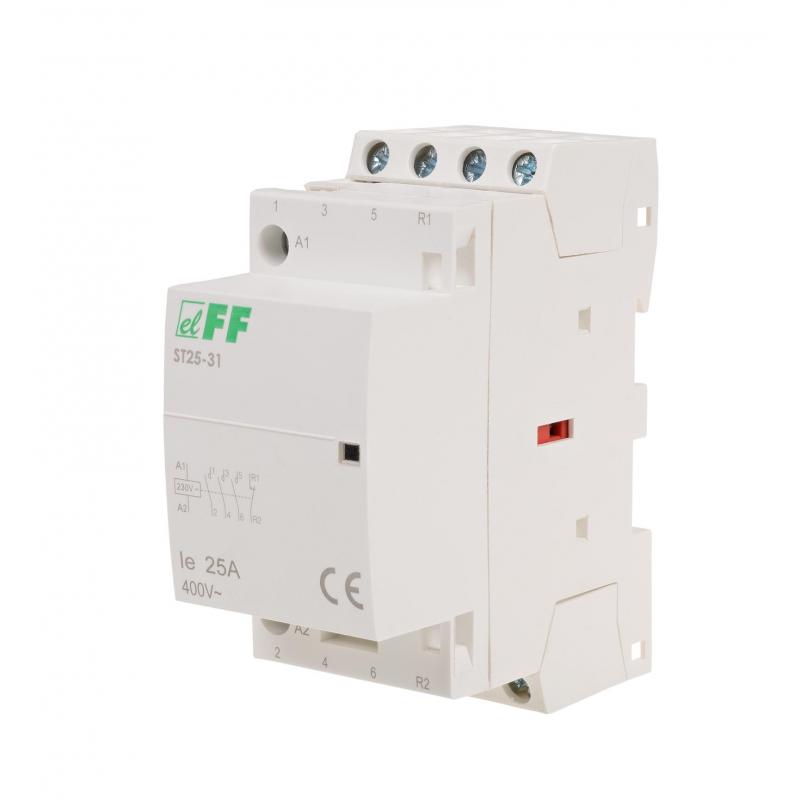

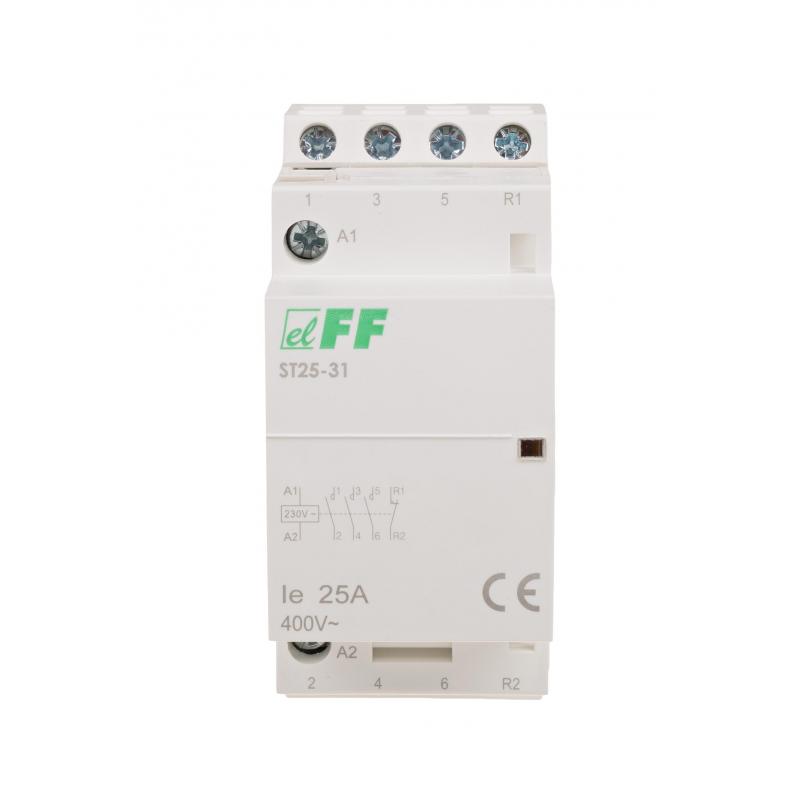

Stycznik modułowy ST25-31
Stycznik modułowy ST25-31 25 A z cewką 230 V AC oraz konfiguracją styków 3×NO + 1×NC.
- Prąd torów głównych: 25 A
- Napięcie zasilania cewki: 230 V AC
- Styki: 3×NO + 1×NC
- Montaż: szyna 35 mm
Stycznik modułowy ST25-31 posiada trzy styki normalnie otwarte i jeden normalnie zamknięty. Zadziałanie cewki powoduje jednoczesną zmianę stanu wszystkich czterech torów.
Konfiguracja 3NO+1NC pozwala wykorzystywać urządzenie w bardziej rozbudowanych układach sterowania.
Działanie

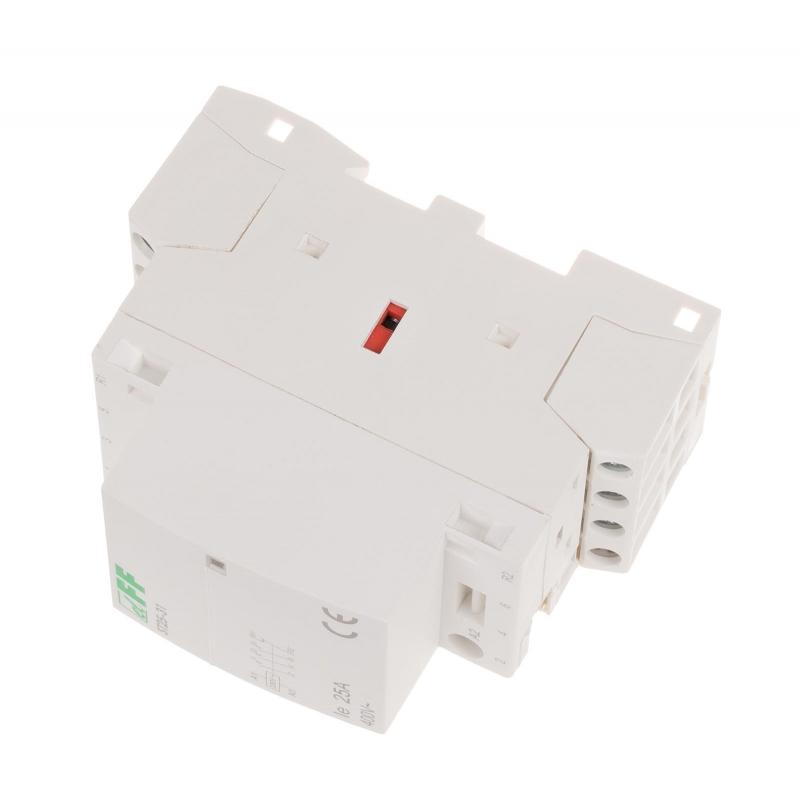

Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.
- Napięcie zasilania cewki
- 230 V AC
- Konfiguracja styków
- 3×NO+1×NC
- Prąd torów głównych
- 25 A
- Moc łączeniowa kat. AC1 (230V)
- 9 kW
- Moc łączeniowa kat. AC3 (230V)
- 2,2 kW
- Moduł
- 2
- Nr normy
- IEC 61095
- Trwałość łączeniowa elektryczna
- 1x10⁵
- Trwałość łączeniowa mechaniczna
- 1x10⁶
- Waga
- 168 g
- Zaciski śrubowe
- 6 mm²
- Napięcie izolacji
- 4 kV
- Pobór mocy
- 4 W
- Temperatura pracy
- -25 ÷ 50 °C
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
