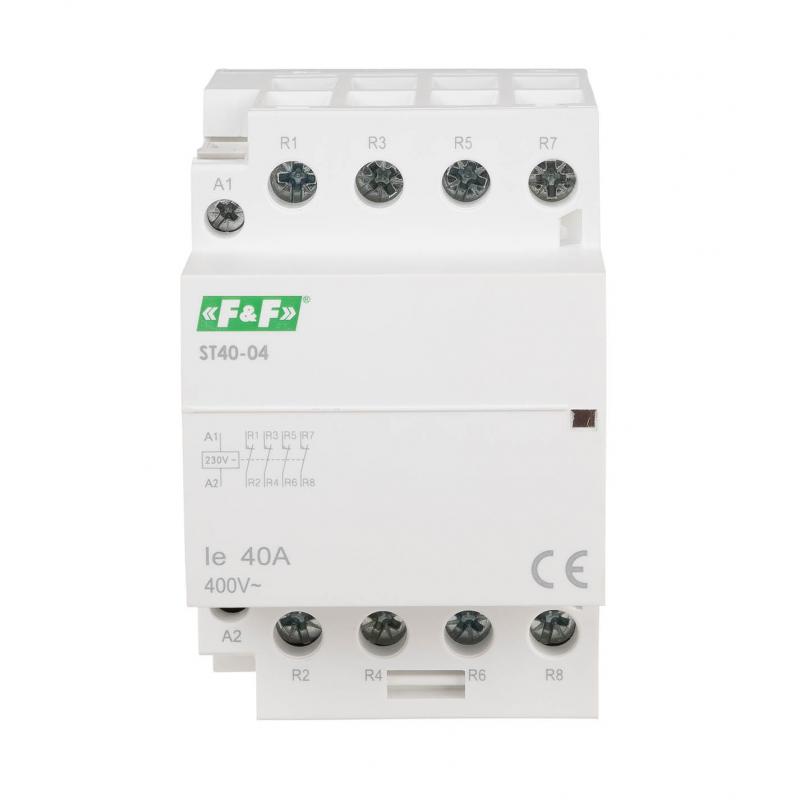

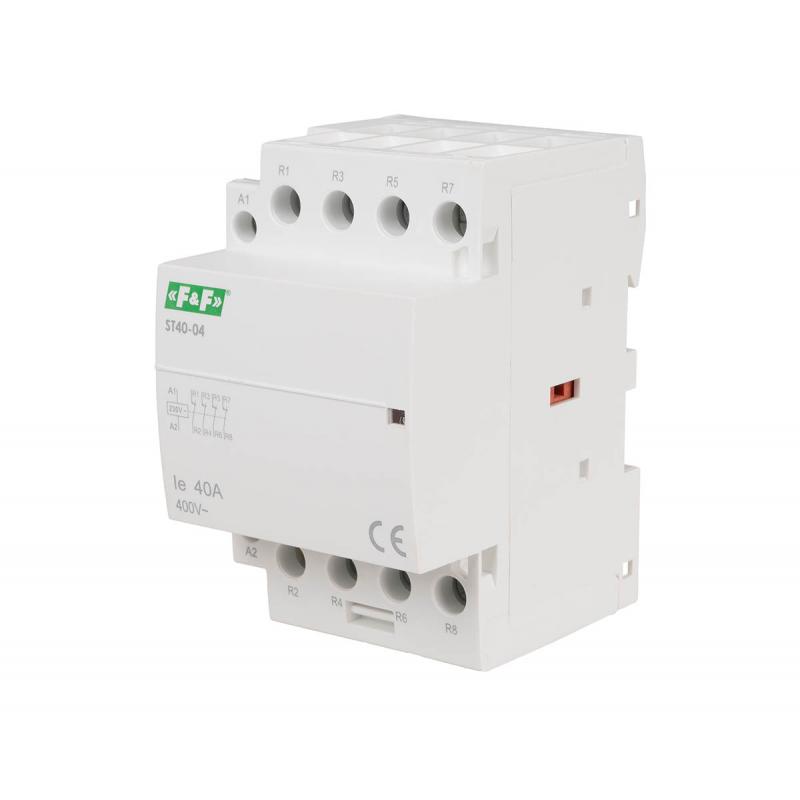

Stycznik modułowy ST40-04
Stycznik modułowy ST40-04 40 A z cewką 230 V AC i czterema stykami NC.
- Prąd torów głównych: 40 A
- Napięcie zasilania cewki: 230 V AC
- Styki: 4×NC
- Montaż: szyna 35 mm
Stycznik ST40-04 posiada cztery styki normalnie zamknięte. Zasilenie cewki powoduje jednoczesne otwarcie wszystkich czterech torów.
Stycznik przeznaczony jest do instalacji wymagających prądu torów głównych do 40 A i konfiguracji 4×NC.
Działanie

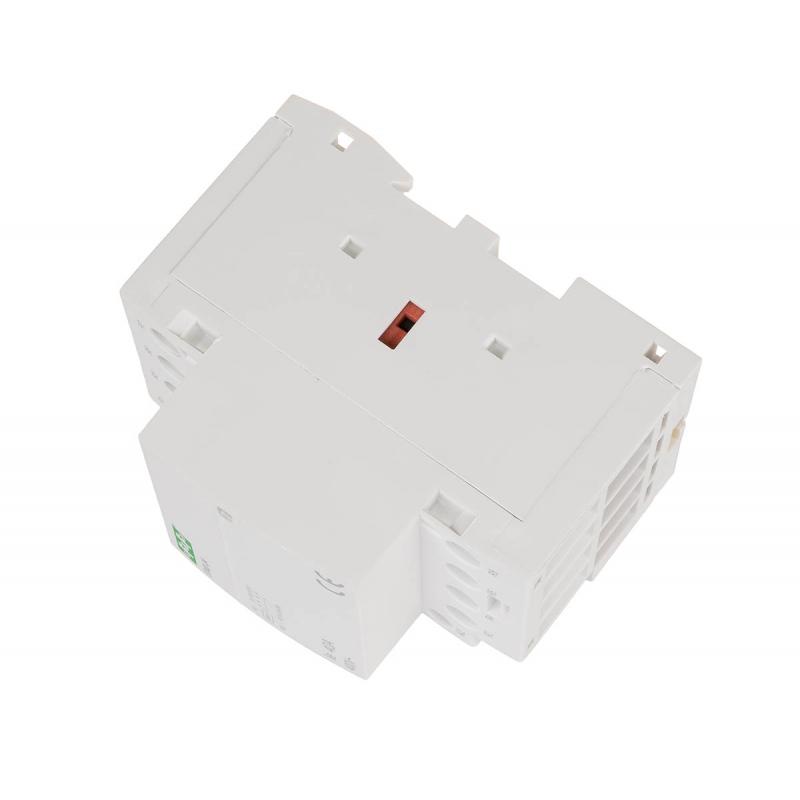

Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.
- Napięcie zasilania cewki
- 230 V AC
- Konfiguracja styków
- 4×NC
- Prąd torów głównych
- 40 A
- Moc łączeniowa kat. AC1 (230V)
- 16 kW
- Moc łączeniowa kat. AC3 (230V)
- 5,5 kW
- Moduł
- 3
- Nr normy
- IEC 61095
- Trwałość łączeniowa elektryczna
- 1x10⁵
- Trwałość łączeniowa mechaniczna
- 1x10⁶
- Waga
- 241 g
- Zaciski śrubowe
- 16 mm²
- Napięcie izolacji
- 4 kV
- Pobór mocy
- 6,4 W
- Temperatura pracy
- -25 ÷ 50 °C
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
