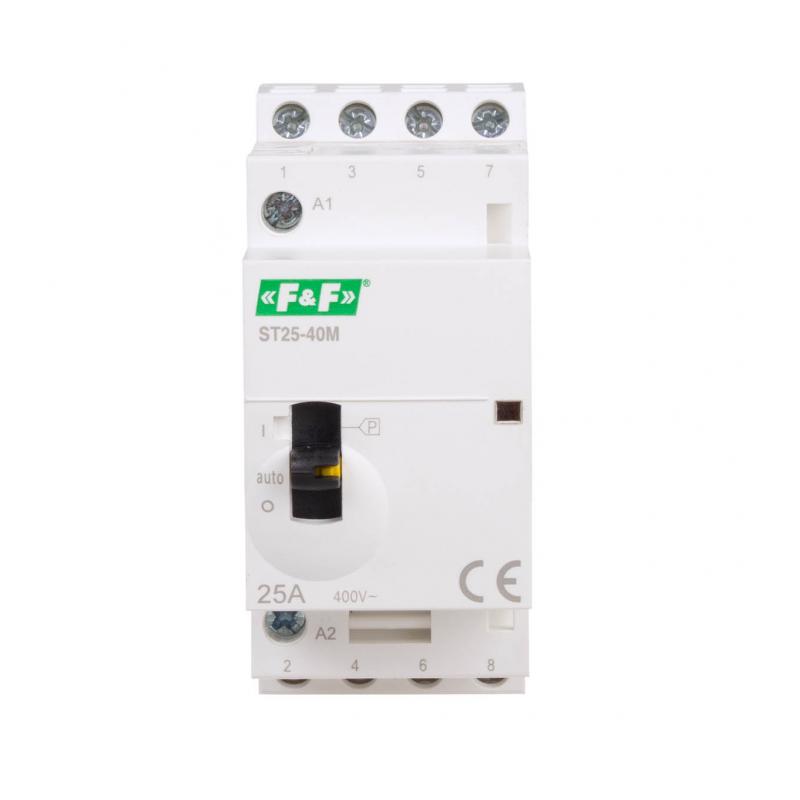

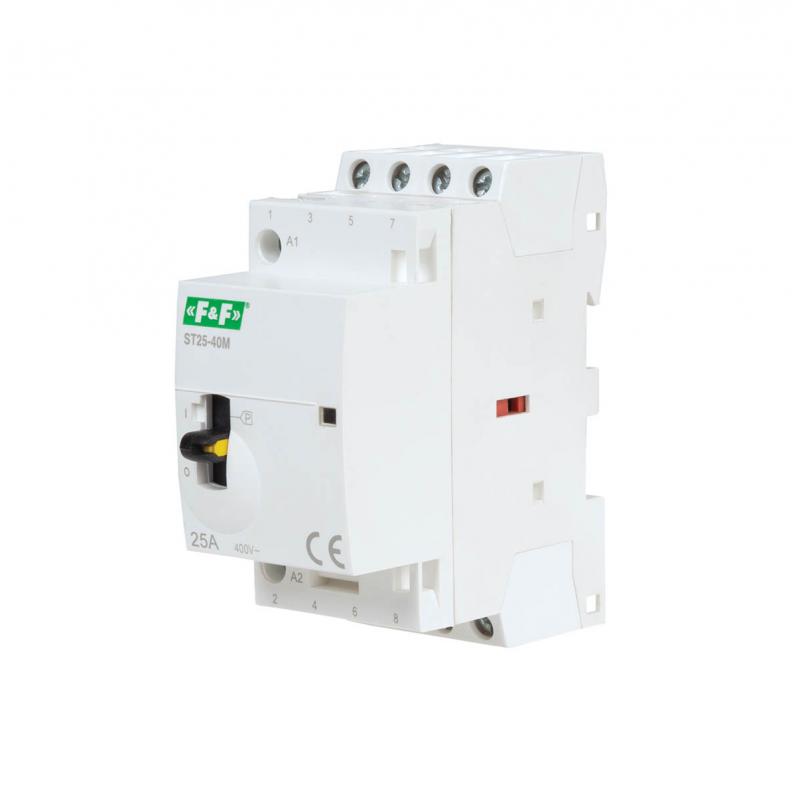

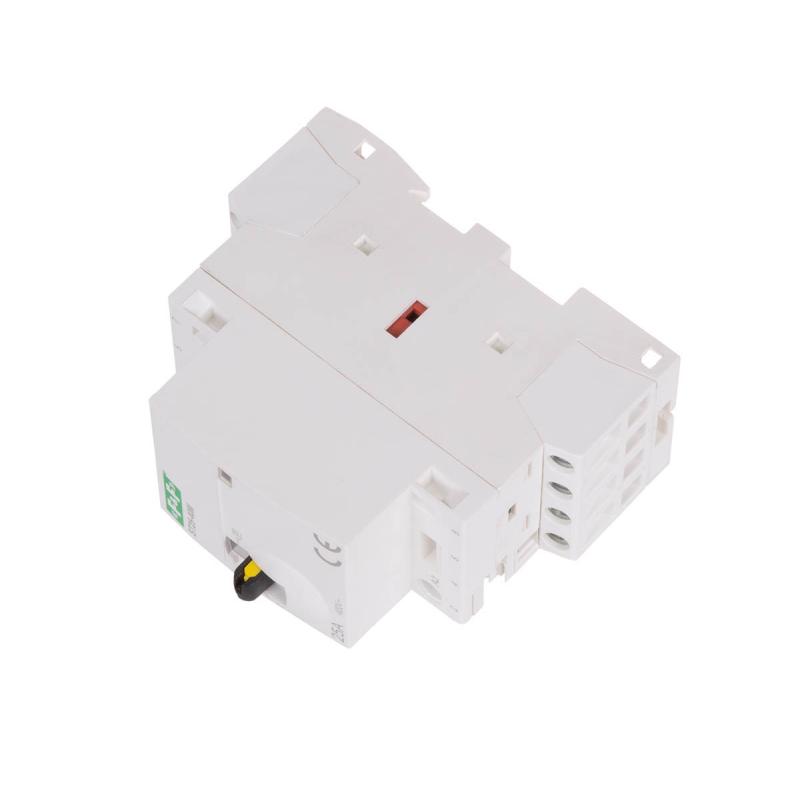

Stycznik modułowy ST25-40-M

ST25-40-M – czterotorowy stycznik 25 A ze sterowaniem ręcznym

ST25-40-M posiada cztery styki normalnie otwarte oraz manipulator umożliwiający ręczną zmianę ich stanu.

Poza sterowaniem ręcznym dostępna jest standardowa praca automatyczna zależna od napięcia podawanego na cewkę.

Sprawdź wariant

ST25-40 – 25 A, 4×NO bez sterowania ręcznego.

ST25-20-M– 25 A, 2×NO i sterowanie ręczne.

ST40-40-M – 40 A, 4×NO i sterowanie ręczne.

Działanie stycznika uzależnione jest od ustawienia przełącznika trybu pracy:

Pozycja „I” (górna pozycja)
Jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu
działa w trybie automatycznym. Aby zablokować styki w pozycji załączonej niezależnie od zasilania stycznika, to w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady.



Pozycja „Auto” (środkowa pozycja)
Podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków.



Pozycja „O” (dolna pozycja)
Styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania.
