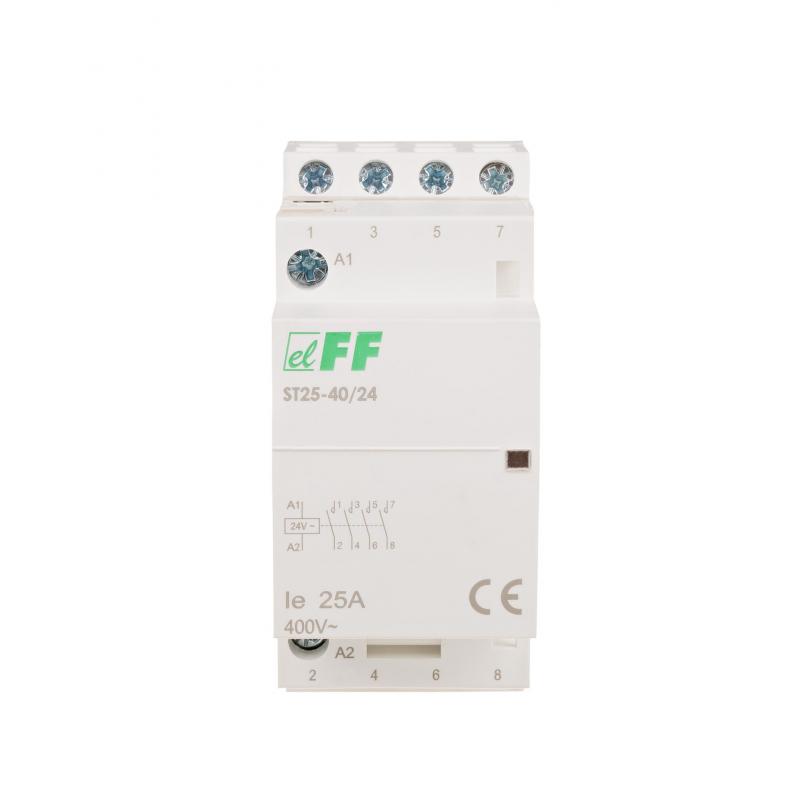

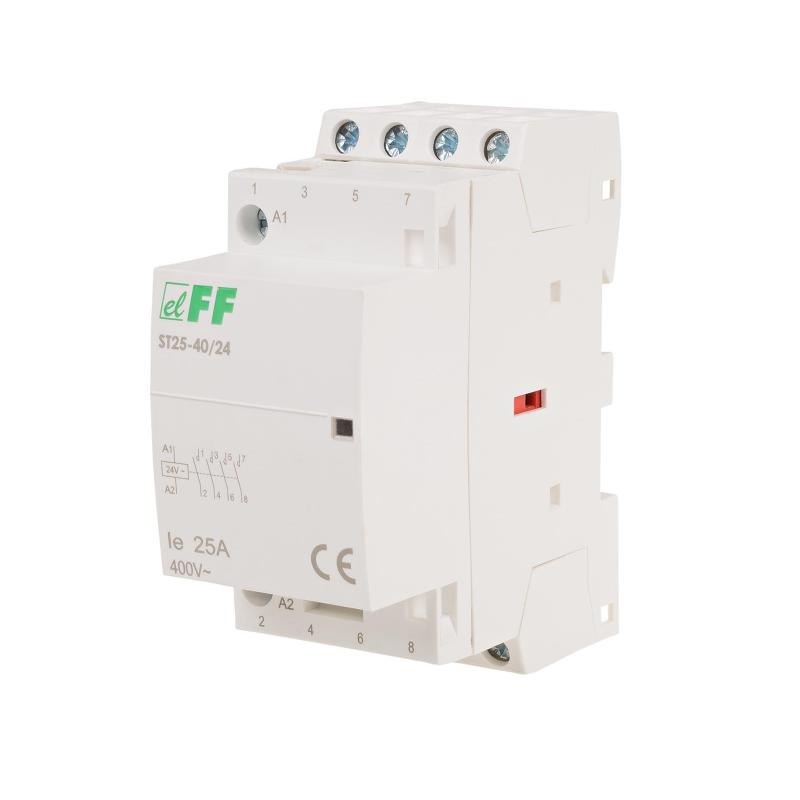

Stycznik modułowy ST25-40 24V

Indeks do zamówień: ST25-40-24V, EAN13: 5908312594178

Opis produktu

Stycznik modułowy
Prąd 25 A
Napięcie 24 V AC
Moc łączeniowa AC1 9 kW
Moc łączeniowa AC3 2,2 kW

Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego montażu na szynie 35 mm.

Działanie

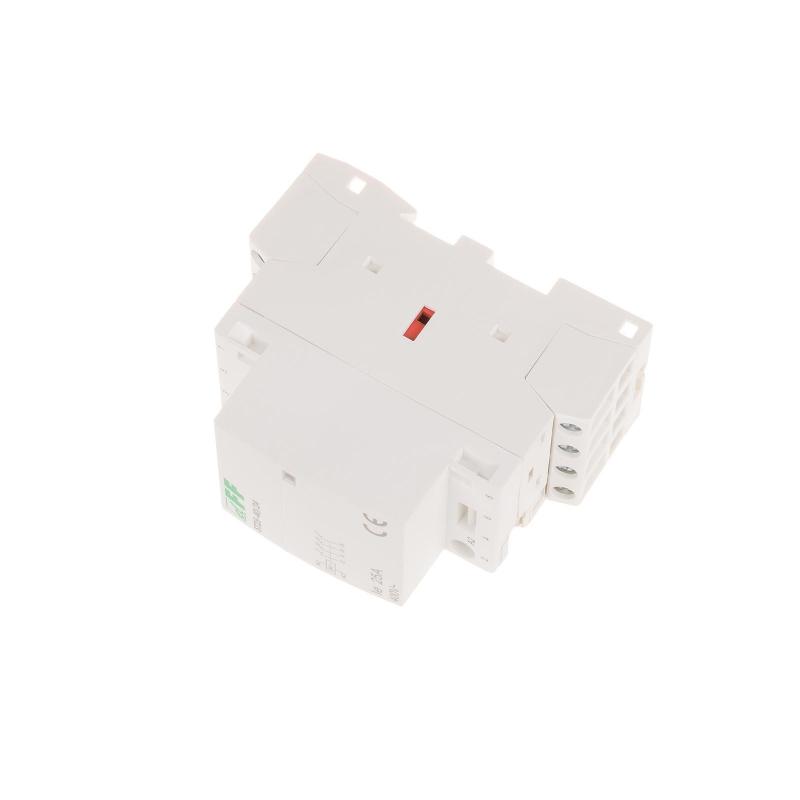

Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.

Napięcie zasilania cewki	24 V AC
Konfiguracja styków	4×NO
Prąd torów głównych	25 A
Moc łączeniowa kat. AC1 (230V)	9 kW
Moc łączeniowa kat. AC3 (230V)	2,2 kW
Moduł	2
Nr normy	IEC 61095
Trwałość łączeniowa elektryczna	1x10⁵
Trwałość łączeniowa mechaniczna	1x10⁶
Waga	168 g
Zaciski śrubowe	6 mm²
Napięcie izolacji	4 kV
Pobór mocy	4 W
Temperatura pracy	-25 ÷ 50 °C
Montaż	na szynie 35 mm
Stopień ochrony	IP20

ST25-instrukcja obsługi (814.34k)

ST25-40-24V schemat CAD dxf (367k)

ST deklaracja CE 2024 (179.5k)

typ	styki	prąd AC1	nap. zas.	moc	mod	waga	zaciski
ST25-20	2NO	25 A	230 V AC	1,2 W	1	106 g	4 mm²
ST25-20/24	2NO	25 A	24 V AC	1,2 W	1	106 g	4 mm²
ST25-11	1NO+1NC	25 A	230 V AC	1,2 W	1	106 g	4 mm²
ST25-30	3NO	25 A	230 V AC	4,0 W	2	168 g	6 mm²
ST25-31	3NO+1NC	25 A	230 V AC	4,0 W	2	168 g	6 mm²
ST25-31/24	3NO+1NC	25 A	24 V AC	4,0 W	2	168 g	6 mm²
ST25-40	4NO	25 A	230 V AC	4,0 W	2	168 g	6 mm²
ST25-40/24	4NO	25 A	24 V AC	4,0 W	2	168 g	6 mm²
ST25-04	4NC	25 A	230 V AC	4,0 W	2	168 g	6 mm²
ST25-22	2NO+2NC	25 A	230 V AC	4,0 W	2	168 g	6 mm²
ST40-40	4NO	40 A	230 V AC	6,4 W	3	241 g	16 mm²
ST40-40/24	4NO	40 A	24 V AC	6,4 W	3	241 g	16 mm²
ST40-31	3NO+1NC	40 A	230 V AC	6,4 W	3	241 g	16 mm²
ST63-40	4NO	63 A	230 V AC	6,4 W	3	241 g	16 mm²
ST63-40/24	4NO	63 A	24 V AC	6,4 W	3	241 g	16 mm²
ST63-31	3NO+1NC	63 A	230 V AC	6,4 W	3	241 g	16 mm²
ST100-20	2NO	100 A	230 V AC	6,4 W	3	305 g	25 mm²
ST100-40	4NO	100 A	230 V AC	9,0 W	6	617 g	25 mm²
