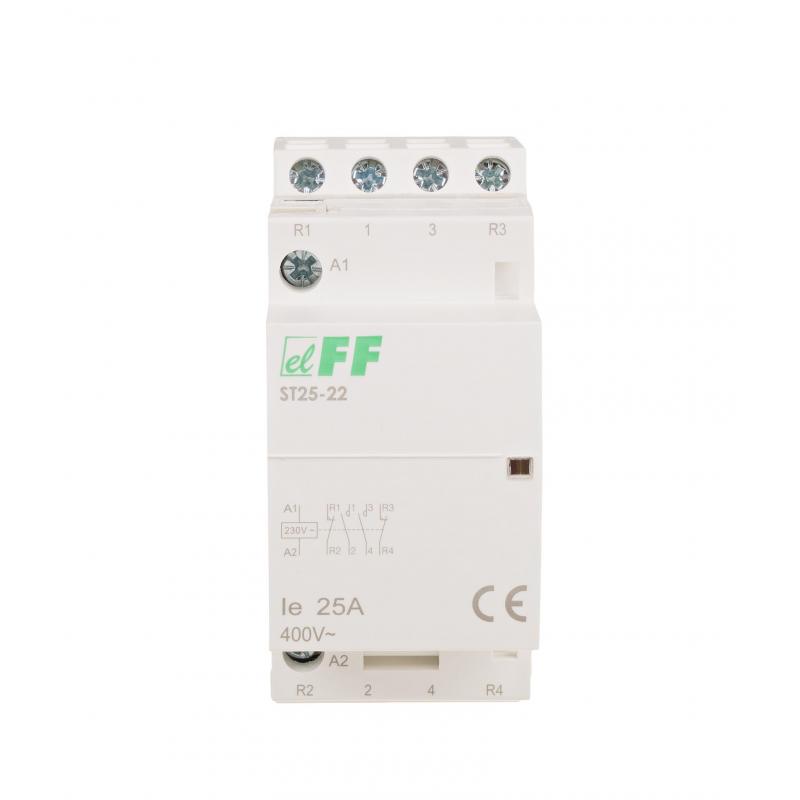

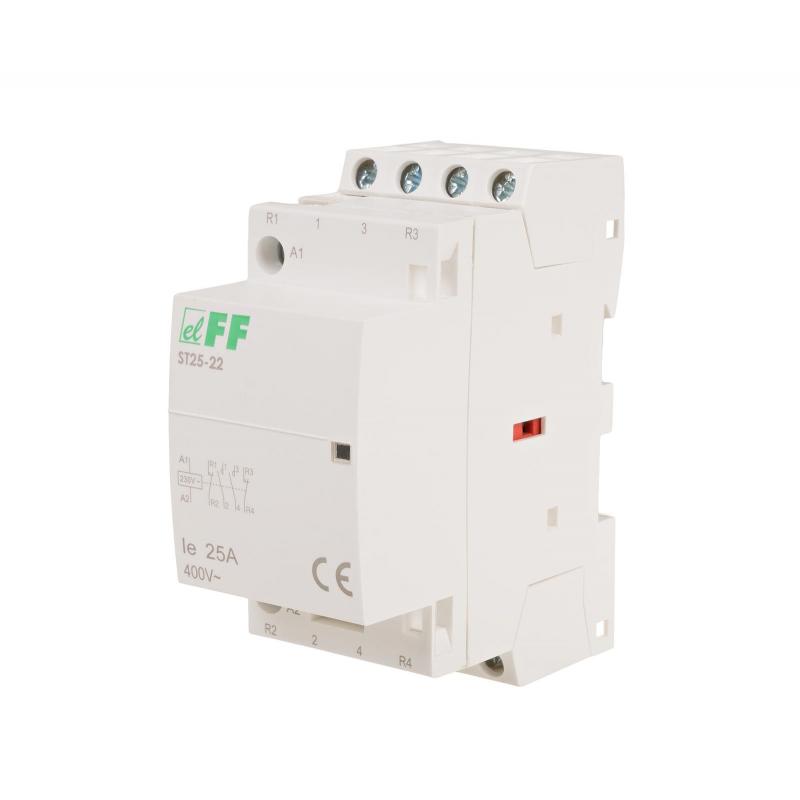

Stycznik modułowy ST25-22
Stycznik modułowy ST25-22 25 A z cewką 230 V AC oraz dwoma stykami NO i dwoma NC.
- Prąd torów głównych: 25 A
- Napięcie zasilania cewki: 230 V AC
- Styki: 2×NO + 2×NC
- Moc łączeniowa AC1: 9 kW
- Moc łączeniowa AC3: 2,2 kW
- Montaż: szyna 35 mm
Działanie

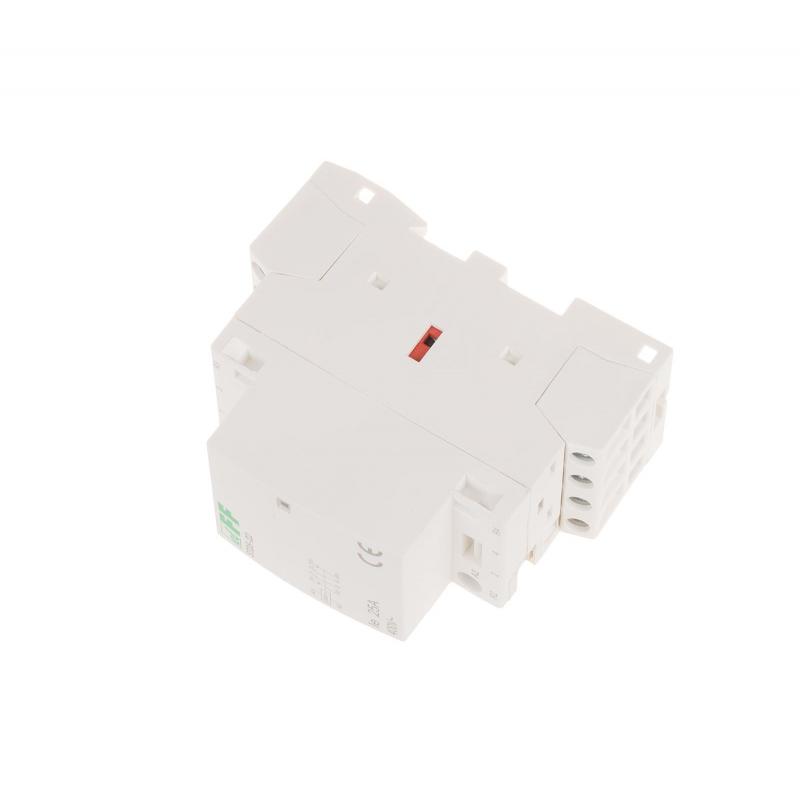

Styk przełącza się po podaniu napięcia zasilania na cewkę. Załączenie stycznika jest sygnalizowane czerwonym znacznikiem w okienku. Gdy napięcie zasilania zaniknie, styki powracają do pierwotnej pozycji.
Stycznik modułowyST25-22 umożliwia jednoczesną zmianę stanu dwóch torów normalnie otwartych oraz dwóch normalnie zamkniętych.
Po zasileniu cewki styki NO zostają zamknięte, natomiast styki NC otwarte. Konfiguracja 2NO+2NC zwiększa możliwości wykorzystania stycznika w rozbudowanych układach sterowania.
- Napięcie zasilania cewki
- 230 V AC
- Konfiguracja styków
- 2×NO+2×NC
- Prąd torów głównych
- 25 A
- Moc łączeniowa kat. AC1 (230V)
- 9 kW
- Moc łączeniowa kat. AC3 (230V)
- 2,2 kW
- Moduł
- 2
- Nr normy
- IEC 61095
- Trwałość łączeniowa elektryczna
- 1x10⁵
- Trwałość łączeniowa mechaniczna
- 1x10⁶
- Waga
- 168 g
- Zaciski śrubowe
- 6 mm²
- Napięcie izolacji
- 4 kV
- Pobór mocy
- 4 W
- Temperatura pracy
- -25 ÷ 50 °C
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
