Quad Input Din

Wi-S4-D, 5902431679075

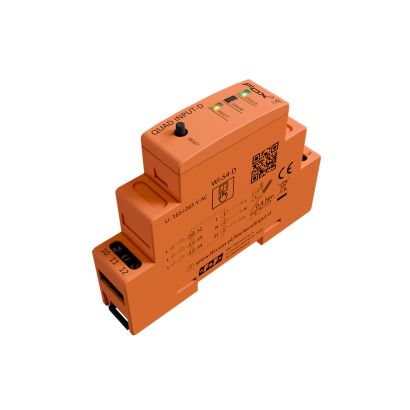

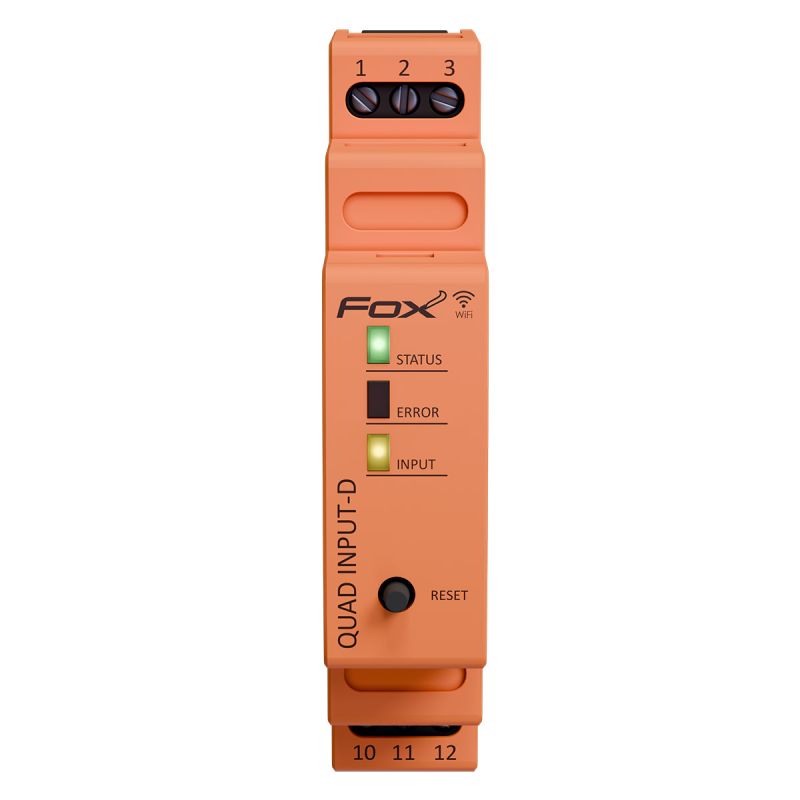

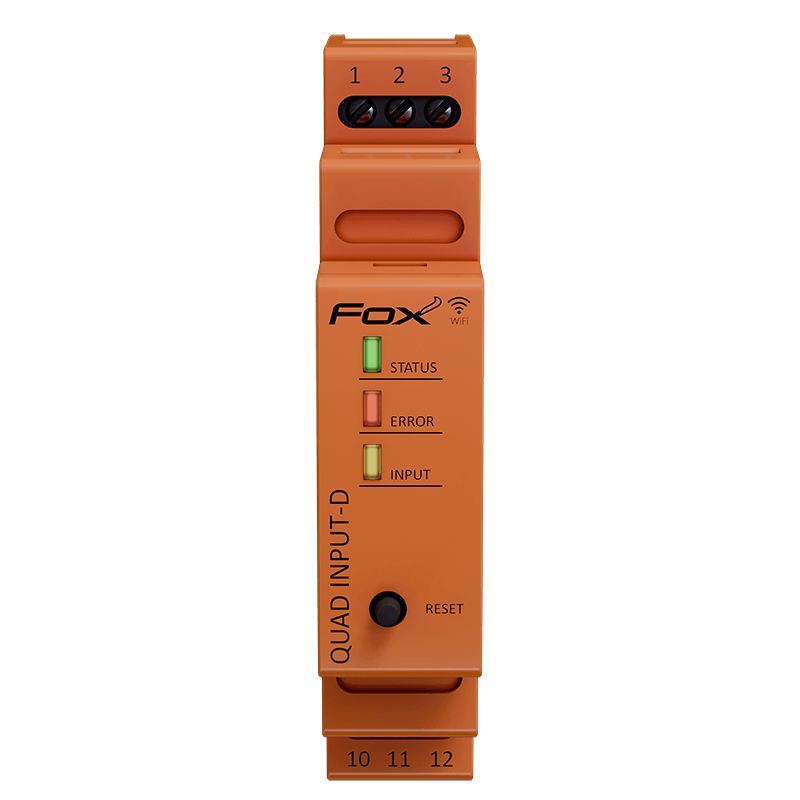

4-kanałowy nadajnik WiFi do montażu na szynie DIN

Moduł wejść Wi-Fi na szynę DIN do automatyki budynkowej – opis urządzenia

Urządzenie obsługuje cztery niezależne wejścia cyfrowe zasilane napięciem sieciowym i umożliwia sterowanie odbiornikami Fox pracującymi w tej samej lokalnej sieci bezprzewodowej. Dzięki funkcjom scen i komunikacji sieciowej moduł pełni rolę centralnego kontrolera zdarzeń w instalacjach smart home oraz systemach BMS.

Cechy i funkcjonalności modułu sterującego DIN

Wersja na szynę DIN została zaprojektowana z myślą o montażu w rozdzielnicach elektrycznych i instalacjach technicznych, gdzie kluczowa jest przejrzysta organizacja infrastruktury sterującej. Moduł obsługuje cztery wejścia cyfrowe AC z możliwością przypisania akcji do naciśnięcia, zwolnienia oraz długiego przytrzymania przycisku, co pozwala na tworzenie zaawansowanych scen automatyki.

Wbudowana komunikacja Wi-Fi 2,4 GHz (IEEE 802.11n) umożliwia bezpośrednią integrację z urządzeniami wykonawczymi oraz systemami nadrzędnymi poprzez REST API i MQTT. Dzięki temu moduł może współpracować z platformami zarządzania budynkiem, systemami smart home oraz środowiskami integracyjnymi.

Funkcja scen pozwala na jednoczesne sterowanie maksymalnie 16 urządzeniami (dla każdej ze scen), natomiast tryb sekwencyjny umożliwia wywoływanie różnych scen kolejnymi naciśnięciami tego samego przycisku. Konstrukcja przystosowana do montażu na standardowej szynie DIN zapewnia szybki montaż w rozdzielnicy oraz łatwy dostęp serwisowy. Urządzenie charakteryzuje się niskim poborem mocy (<1,2 W) i jest przeznaczone do pracy w instalacjach wewnętrznych.

Zastosowanie modułu wejść DIN w systemach smart home i BMS

Moduł wejść Wi-Fi na szynę DIN znajduje zastosowanie w instalacjach inteligentnych budynków mieszkalnych i komercyjnych, a także w systemach automatyki przemysłowej i infrastrukturalnej. Może pełnić funkcję interfejsu sterującego dla oświetlenia, rolet, scen komfortu, systemów HVAC, instalacji multimedialnych oraz funkcji zarządzania energią.

Dzięki otwartym interfejsom komunikacyjnym urządzenie sprawdza się jako element wejściowy w rozbudowanych systemach sterowania, gdzie wymagane jest centralne zarządzanie logiką i zdarzeniami. Moduł stanowi praktyczne rozwiązanie dla projektantów instalacji, integratorów oraz wykonawców systemów automatyki poszukujących skalowalnego sterownika wejść w standardzie DIN.

Wi-S4-D
Napięcie zasilania
165÷265 V AC
Ilość wejść sterujących
4
Wilgotność (bez kondensacji)
≤ 90%
Częstotliwość radia
2,4 GHz
Transmisja
WI-FI
Moc radia (IEEE 802.11n)
≤ 20 dBm
Czułość odbiornika
-98 dBm
Separacja galwaniczna
brak
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
1,2 W
Temperatura pracy
0÷45°C
Wymiary
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
Typ wejścia
cyfrowe
Napięcie sterujące
165÷265 V AC
Prąd wejścia sterującego
mniej niż 2 mA

Co to są wyzwalacze i jak wykorzystać je w systemie Fox – praktyczne scenariusze zastosowań

Wyzwalacze to jedna z kluczowych funkcji w systemie automatyki budynkowej Fox. Moduł Quad Input reaguje na pojawienie się napięcia na swoich wejściach, co pozwala sterować innymi urządzeniami w sieci lokalnej smart home.

Najczęściej do wejść podłączany jest przycisk chwilowy, ale równie dobrze może to być sygnał z czujnika ruchu, czujnika poziomu cieczy czy innego urządzenia. System rozpoznaje różne zdarzenia, takie jak naciśnięcie, puszczenie, długie przytrzymanie czy sekwencję kliknięć. Każde z nich może wyzwalać konkretną akcję lub scenę w instalacji.

Sterowanie roletami z jednego miejsca

Moduł zamontowany w puszce podtynkowej i podłączony do czteroprzyciskowego chwilowego włącznika może pełnić funkcję centralnego sterowania roletami.

  • dwa przyciski odpowiadają za otwieranie i zamykanie wszystkich rolet,

  • kolejne dwa ustawiają ulubione pozycje lameli.

To proste rozwiązanie znacząco podnosi komfort codziennego użytkowania.

Sceny przy wejściu do mieszkania

Quad Input świetnie sprawdza się jako panel scen przy drzwiach wejściowych. Jednym kliknięciem można uruchomić scenę „powrót do domu”, która podnosi temperaturę, włącza oświetlenie i ustawia rolety.

Inne przyciski mogą sterować oświetleniem nastrojowym (regulacja jasności kolejnymi kliknięciami), chwilowym dogrzaniem mieszkania lub sceną „wyjście z domu”, która wyłącza światła, zamyka rolety i obniża temperaturę.

Automatyka łazienkowa – komfort i funkcjonalność

W łazience moduł może zarządzać wieloma elementami jednocześnie, współpracując z urządzeniami systemu Fox:

  • sterowaniem jasnością oświetlenia (Fox DOUBLE LED),

  • oświetleniem kolorowym (Fox COLOR LED),

  • wentylacją (Fox SWITCH),

  • ogrzewaniem podłogowym i grzejnikiem,

  • termostatem powietrza.

Przykładowo przycisk „kąpielowy” może ustawić odpowiednią temperaturę, włączyć wentylację i dopasować oświetlenie do relaksu, a długie przytrzymanie przywróci ustawienia harmonogramów.

Powiadomienia w automatyce budynkowej – zwiększ bezpieczeństwo instalacji

Moduł może również pełnić funkcję systemu powiadomień, informując o zdarzeniach w budynku takich jak:

  • Kontrola poziomu wody
    Po podłączeniu czujnika poziomu cieczy możliwe jest wysyłanie powiadomień o osiągnięciu określonych progów. To praktyczne rozwiązanie przy zbiornikach na deszczówkę lub instalacjach technicznych.

  • Wykrywanie ruchu
    Podłączenie czujników ruchu (np. czujniki DRM, DR, DRO produkcji F&F) pozwala otrzymywać powiadomienia o aktywności w wybranych strefach, co zwiększa bezpieczeństwo i kontrolę nad obiektem.

  • Monitorowanie temperatury
    Quad Input może współpracować z termostatami, wysyłając alerty o zbyt wysokiej lub niskiej temperaturze.

  • Przypomnienia serwisowe
    Dzięki zliczaniu impulsów lub czasu pracy urządzeń (liczniki CLI, CLG produkcji F&F) możliwe jest automatyczne powiadamianie o konieczności przeglądu lub serwisu.

  • Przycisk SOS lub dzwonek
    Wejście może działać jako przycisk alarmowy lub przywoławczy, wysyłając natychmiastowe powiadomienie po jego naciśnięciu.

Integracja z systemami zewnętrznymi – MQTT i REST API

Quad Input można łatwo zintegrować z innymi systemami automatyki dzięki obsłudze MQTT oraz REST API. Dzięki temu urządzenie może pełnić rolę uniwersalnego modułu wejść w rozbudowanych instalacjach smart home, systemach BMS czy platformach IoT.
