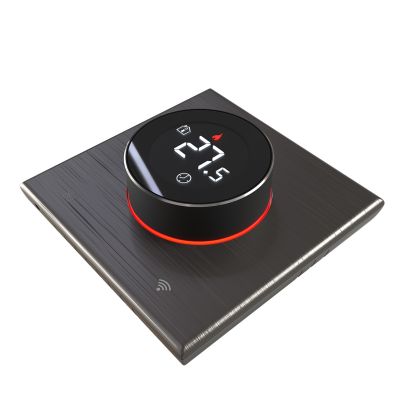

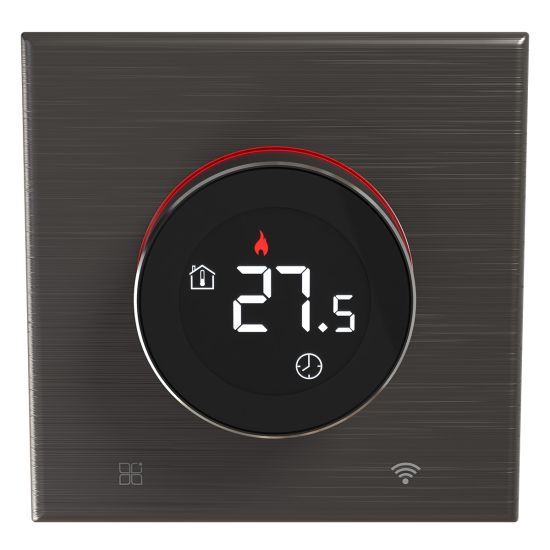

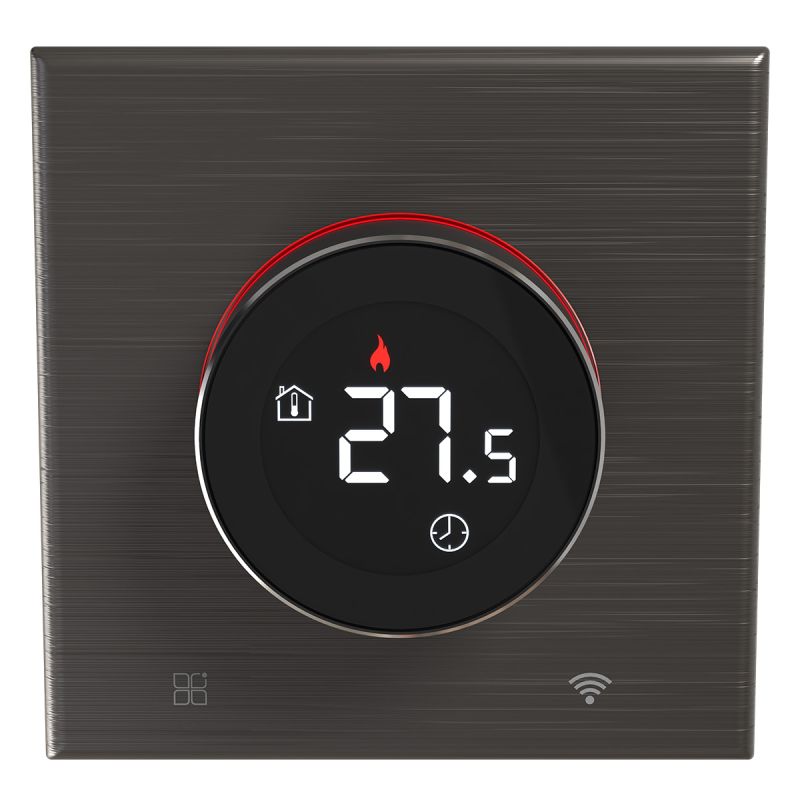

Thermo&Multiroom - szary

Najważniejsze cechy Thermo&Multiroom

Regulacja temperatury

• funkcja grzania i chłodzenia;
• ustawianie temperatury pokrętłem;
• automatyczne ustawianie temperatury za pomocą programatorów;
• bezpośrednie sterowanie ogrzewaniem elektrycznym o mocy do 3,6 kW;
• możliwość współpracy z innymi urządzeniami FOX;
• sterowanie odbiornikami bez konieczności bezpośredniego przewodowego połączenia każdego z nich z regulatorem.

Dwa czujniki temperatury

• czujnik temperatury wbudowany w urządzenie;
• możliwość podłączenia czujnika zewnętrznego;
• dodatkowy punkt pomiaru temperatury;
• zabezpieczenie przed przekroczeniem dopuszczalnej temperatury;
• kontrola temperatury ogrzewania podłogowego;
• pomiar temperatury za pomocą jednego lub dwóch czujników.

Kompatybilność z czujnikami

• współpraca z czujnikami analogowymi i cyfrowymi;
• obsługa analogowego czujnika KTY81-210;
• obsługa termistorów NTC 1 kΩ, 4,7 kΩ, 10 kΩ i 25 kΩ;
• możliwość wykorzystania zgodnych czujników już znajdujących się w instalacji;
• możliwość korekty odczytu analogowego czujnika w aplikacji przy długim przewodzie.

Możliwości modernizacji

• możliwość zamontowania termoregulatora w miejscu wcześniejszego włącznika światła;
• możliwość połączenia funkcji regulatora ze sterowaniem oświetleniem przez sceny FOX;
• możliwość wykorzystania zgodnego czujnika temperatury znajdującego się już w pomieszczeniu;
• montaż w puszce podtynkowej Ø60 mm.

Inteligentne sterowanie

• zaawansowany system tworzenia automatyzacji;
• zintegrowany sterownik scen;
• zapis do dziewięciu scen;
• uruchamianie scen za pomocą pokrętła;
• konfiguracja urządzenia i scen w aplikacji;
• współpraca ze sterownikami oświetlenia, rolet i innymi urządzeniami FOX;
• możliwość uczestniczenia w scenach automatyki domowej.

Wyzwalaczami automatyzacji systemu FOX mogą być zmiana temperatury, osiągnięcie progu temperatury, uruchomienie innego urządzenia, zmiana stanu przekaźnika, harmonogram lub dane pochodzące z innych urządzeń systemu.

System może również korzystać z informacji o przekroczeniu określonej wartości mocy, jeśli dane te są dostarczane przez współpracujące urządzenie pomiarowe. Thermo&Multiroom nie ma wbudowanego pomiaru energii.

Przykładowe zastosowania automatyzacji obejmują:

• współpracę z urządzeniami FOX sterującymi grzejnikami;
• sterowanie roletami w zależności od temperatury;
• wyłączenie grzania po informacji o otwarciu okna;
• sterowanie pompą obiegową lub wentylacją przez właściwy moduł wykonawczy;
• scenę „Wyjście z domu” obniżającą temperaturę;
• scenę „Powrót” przywracającą ustawienia ogrzewania;
• sterowanie ogrzewaniem strefowym;
• współpracę z monitoringiem energii realizowanym przez inne urządzenia FOX.

Harmonogramy i praca lokalna

• programatory czasowe działające lokalnie;
• programatory oparte na kalendarzach internetowych;
• funkcje astronomiczne;
• harmonogramy zależne od godziny;
• różne ustawienia dla dni tygodnia;
• możliwość uwzględnienia sezonu grzewczego;
• nocne obniżenie temperatury;
• ograniczenie ogrzewania w czasie nieobecności;
• wcześniejsze nagrzewanie pomieszczeń;
• program pracy ogrzewania podłogowego;
• sterowanie temperaturą według godzin użytkowania obiektu.

Regulator może pracować autonomicznie bez połączenia z Wi-Fi, realizując zapisane lokalnie harmonogramy i utrzymując temperaturę.

Obsługa urządzenia

• pokrętło z segmentowym wyświetlaczem LCD;
• prezentacja trybu grzania i chłodzenia;
• wskazanie temperatury z czujnika głównego i pomocniczego;
• prezentacja aktywnego harmonogramu;
• informacja o stanie połączenia Wi-Fi;
• blokada urządzenia;
• podtrzymanie temperatury przez zadany czas;
• wyświetlanie nastaw, komunikatów i błędów;
• aplikacja dla Androida i iOS;
• lokalna komunikacja Wi-Fi;
• zdalny dostęp przez chmurę F&F;
• praca autonomiczna.

Telemetria i integracja

• rejestracja temperatury;
• wizualizacja temperatury;
• zaawansowany system powiadomień;
• tworzenie automatyzacji;
• integracja z FOX;
• REST API;
• MQTT;
• Home Assistant;
• platformy IoT;
• Google Home;
• Asystent Google;
• możliwość współpracy z systemami automatyki domowej i budynkowej.

Montaż i zastosowanie

• montaż naścienny;
• puszka podtynkowa Ø60 mm;
• szara wersja kolorystyczna;
• ogrzewanie podłogowe;
• maty grzewcze;
• kable grzewcze;
• grzejniki elektryczne;
• promienniki podczerwieni;
• systemy chłodzenia;
• systemy HVAC;
• automatyka domowa i budynkowa;
• inteligentne instalacje smart home.

Powyższe zestawienie zachowuje zakres funkcji opisany na stronie szarego wariantu i w instrukcji obsługi.

Dane techniczne

• indeks: Wi-RT2-WM-G;
• EAN: 5902431679150;
• zasilanie: 165–265 V AC;
• liczba czujników temperatury: 2 — wewnętrzny i zewnętrzny;
• obsługiwane czujniki wymienione w danych technicznych: KTY81-210, NTC 1 kΩ, NTC 4,7 kΩ, NTC 10 kΩ, NTC 25 kΩ;
• liczba wyjść przekaźnikowych: 1;
• maksymalny prąd obciążenia: 16 A AC-1;
• bezpośrednio sterowana moc ogrzewania elektrycznego: do 3,6 kW;
• pobór mocy w czuwaniu: 1,5 W;
• pobór mocy przy włączonym przekaźniku: 2 W;
• częstotliwość radiowa: 2,4 GHz;
• transmisja: Wi-Fi;
• moc radia: <20 dBm;
• czułość odbiornika: −98 dBm;
• antena: wewnętrzna;
• przyłącze: zaciski śrubowe 2,5 mm²;
• moment dokręcający: 0,4 Nm;
• temperatura pracy: 0–35°C;
• temperatura przechowywania: od −25 do 65°C;
• wilgotność: <90%, bez kondensacji pary i gazów agresywnych;
• wymiary: 86 × 86 × 54 mm;
• głębokość w puszce: 26 mm;
• montaż: puszka podtynkowa Ø60 mm;
• stopień ochrony: IP20;
• gwarancja: 24 miesiące.

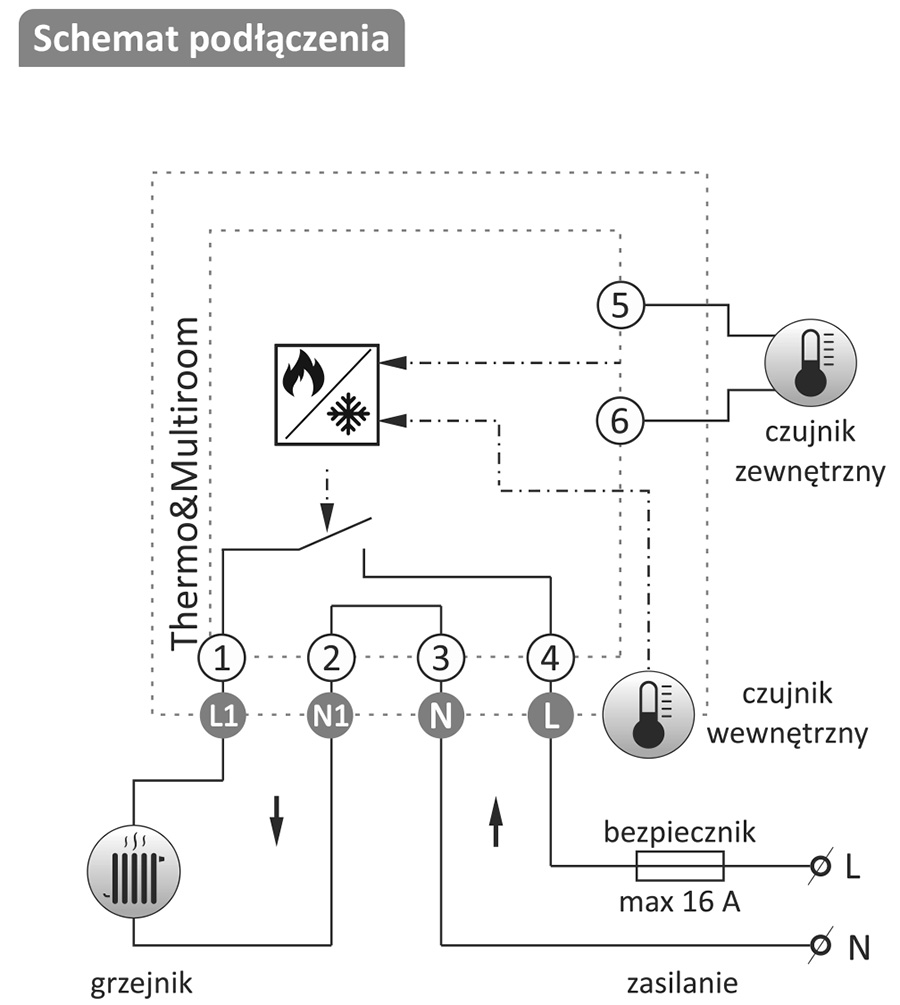

Wejście regulatora należy zabezpieczyć wyłącznikiem nadprądowym 16 A o charakterystyce B. W przypadku pracy z dużym obciążeniem zalecane jest zastosowanie czujnika zewnętrznego, ponieważ nagrzewanie urządzenia może wpływać na dokładność pomiaru czujnika wbudowanego.

Thermo&Multiroom szary – regulator do nowej i modernizowanej instalacji

Szary Thermo&Multiroom łączy regulację ogrzewania i chłodzenia ze sterownikiem scen FOX. Montaż w puszce podtynkowej Ø60 mm oraz współpraca z różnymi typami czujników pozwalają wykorzystać urządzenie zarówno w nowych, jak i modernizowanych instalacjach.

Opis produktu wskazuje możliwość zamontowania regulatora w miejscu wcześniejszego włącznika światła. Pozwala to uzyskać funkcję regulacji temperatury, a za pomocą scen FOX również sterować oświetleniem. Możliwość takiego montażu zależy od przygotowania instalacji elektrycznej.

Współpraca z istniejącymi czujnikami

Thermo&Multiroom obsługuje wiele typów czujników temperatury. W danych technicznych wymieniono KTY81-210 oraz NTC 1 kΩ, 4,7 kΩ, 10 kΩ i 25 kΩ. Opis produktu wskazuje również obsługę czujników analogowych i cyfrowych.

Szeroka kompatybilność może pozwolić na wykorzystanie zgodnego czujnika zamontowanego wcześniej w podłodze lub pomieszczeniu. Typ czujnika należy sprawdzić przed podłączeniem.

W przypadku długich przewodów podłączonych do analogowego czujnika KTY lub NTC instrukcja przewiduje możliwość korekty odczytu w ustawieniach urządzenia w aplikacji.

Sterowanie temperaturą do 3,6 kW

Regulator może pracować w trybie grzania lub chłodzenia. Pozwala bezpośrednio sterować elektrycznym ogrzewaniem o mocy do 3,6 kW i utrzymywać temperaturę zgodnie z ręczną nastawą albo harmonogramem.

Drugi czujnik może pełnić funkcję pomiarową lub zabezpieczającą. W ogrzewaniu podłogowym pozwala kontrolować temperaturę podłogi i ograniczyć ryzyko przekroczenia dopuszczalnej wartości.

Sceny FOX i integracja z automatyką

Thermo&Multiroom pozwala zapisać do dziewięciu scen uruchamianych pokrętłem. Przy współpracy z odpowiednimi urządzeniami FOX scena może obejmować temperaturę, oświetlenie, rolety i inne odbiorniki.

Obsługa REST API oraz MQTT pozwala integrować regulator z innymi systemami automatyki domowej. Instrukcja wskazuje także możliwość integracji z Home Assistant, Google Home i Asystentem Google.

Modernizacja sterowania temperaturą

Wymiana lub rozbudowa sterowania za pomocą Thermo&Multiroom może dodać do instalacji programatory czasowe, zdalny dostęp, rejestrację temperatury i obsługę scen FOX. Regulator może przy tym współpracować z istniejącym czujnikiem, jeśli jego typ znajduje się wśród obsługiwanych przez urządzenie.

Połączenie regulacji temperatury ze sterownikiem scen pozwala rozwijać instalację o kolejne urządzenia FOX, w tym sterowanie oświetleniem i roletami.
