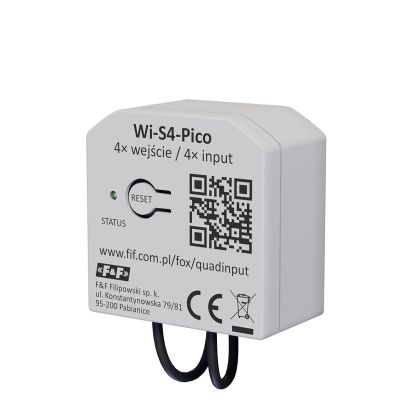

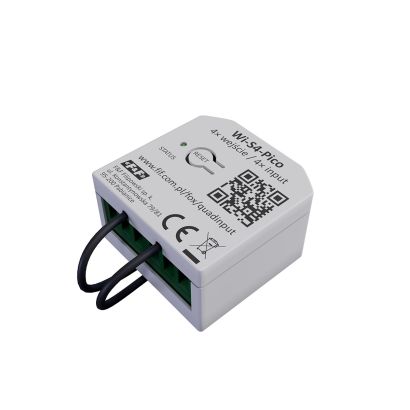

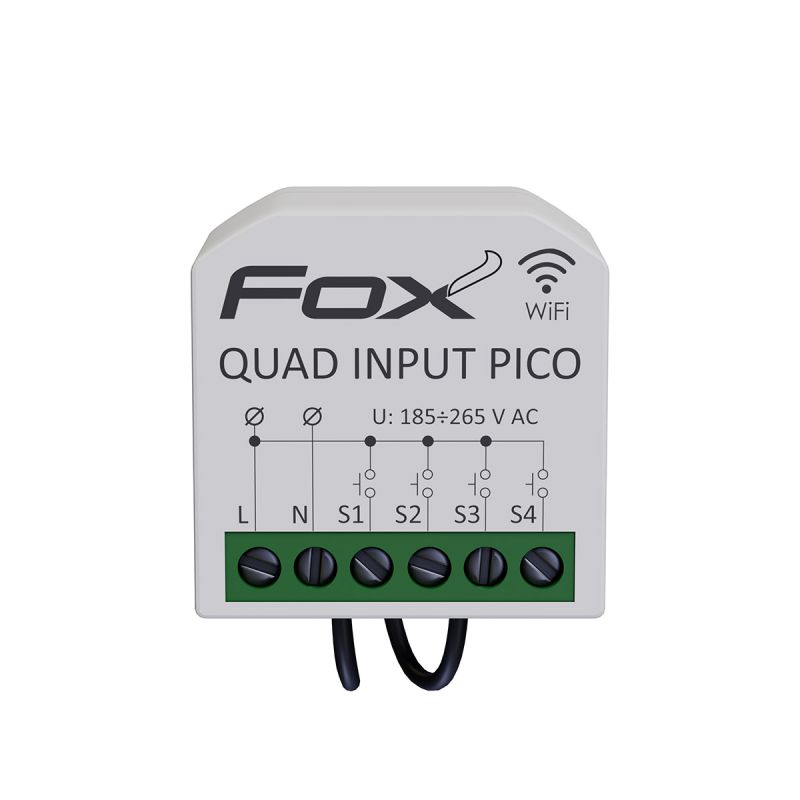

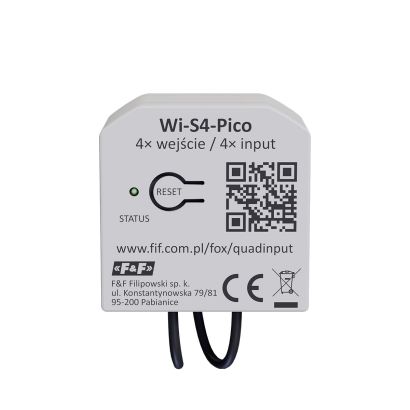

Quad Input Pico

Wi-S4-Pico, 5902431679105

Miniaturowy 4-kanałowy nadajnik WiFi do montażu w puszce instalacyjnej

Moduł wejść Wi-Fi do automatyki budynkowej – opis urządzenia
Urządzenie umożliwia obsługę czterech niezależnych wejść cyfrowych zasilanych napięciem sieciowym i pozwala na sterowanie odbiornikami Fox pracującymi w tej samej sieci lokalnej. Dzięki obsłudze scen oraz komunikacji sieciowej moduł pełni funkcję uniwersalnego kontrolera zdarzeń w instalacjach smart home i systemach BMS.

Cechy i funkcjonalności modułu sterującego
Urządzenie zostało zaprojektowane do zastosowań profesjonalnych, gdzie wymagana jest niezawodna komunikacja oraz szerokie możliwości integracji. Moduł obsługuje cztery wejścia cyfrowe AC, umożliwiając przypisanie akcji do naciśnięcia, zwolnienia oraz długiego przytrzymania przycisku.

Wbudowany interfejs komunikacyjny Wi-Fi 2,4 GHz (IEEE 802.11n) pozwala na bezpośrednią współpracę z urządzeniami wykonawczymi oraz systemami nadrzędnymi poprzez REST API i MQTT, co umożliwia integrację z platformami automatyki, w tym systemami zarządzania budynkiem i rozwiązaniami smart home.

Funkcja scen umożliwia jednoczesne sterowanie maksymalnie 16 odbiornikami (dla każdej ze scen), a tryb sekwencyjny pozwala na wywoływanie różnych scen kolejnymi naciśnięciami tego samego przycisku. Niewielkie wymiary (35×36×19 mm) umożliwiają montaż w standardowej puszce podtynkowej Ø60 mm, zapewniając jeszcze wiele wolnego miejsca na przewody, co ułatwia integrację z istniejącą instalacją elektryczną. Moduł charakteryzuje się niskim poborem mocy (<1,2 W) i jest przeznaczony do pracy w warunkach środowiskowych typowych dla instalacji wewnętrznych (IP20).

Zastosowanie w systemach smart home i BMS
Moduł wejść Wi-Fi znajduje zastosowanie w instalacjach inteligentnego domu, automatyce komercyjnej oraz systemach IoT wymagających niezawodnego interfejsu wejściowego. Może być wykorzystywany do sterowania oświetleniem, roletami, scenami komfortu, systemami multimedialnymi, a także funkcjami zarządzania energią.

Dzięki obsłudze protokołów integracyjnych (np. REST API, MQTT) urządzenie sprawdza się jako element infrastruktury sterującej w rozproszonych systemach automatyki, gdzie wymagane jest centralne przetwarzanie zdarzeń i elastyczna logika sterowania. Moduł stanowi efektywne rozwiązanie dla instalatorów, integratorów systemów oraz projektantów automatyki budynkowej poszukujących kompaktowego i skalowalnego kontrolera wejść.

Wi-S4-Pico
Napięcie zasilania
165÷265 V AC
Ilość wejść sterujących
4
Wilgotność (bez kondensacji)
≤ 90%
Częstotliwość radia
2,4 GHz
Transmisja
WI-FI
Moc radia (IEEE 802.11n)
≤ 20 dBm
Czułość odbiornika
-98 dBm
Separacja galwaniczna
brak
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
1,2 W
Temperatura pracy
0÷45°C
Wymiary
35×36×19 mm
Montaż
w puszce podtynkowej Ø60
Stopień ochrony
IP20
Typ wejścia
cyfrowe
Napięcie sterujące
165÷265 V AC
Prąd wejścia sterującego
mniej niż 2 mA

Co to są wyzwalacze i jak wykorzystać je w systemie Fox – praktyczne scenariusze zastosowań

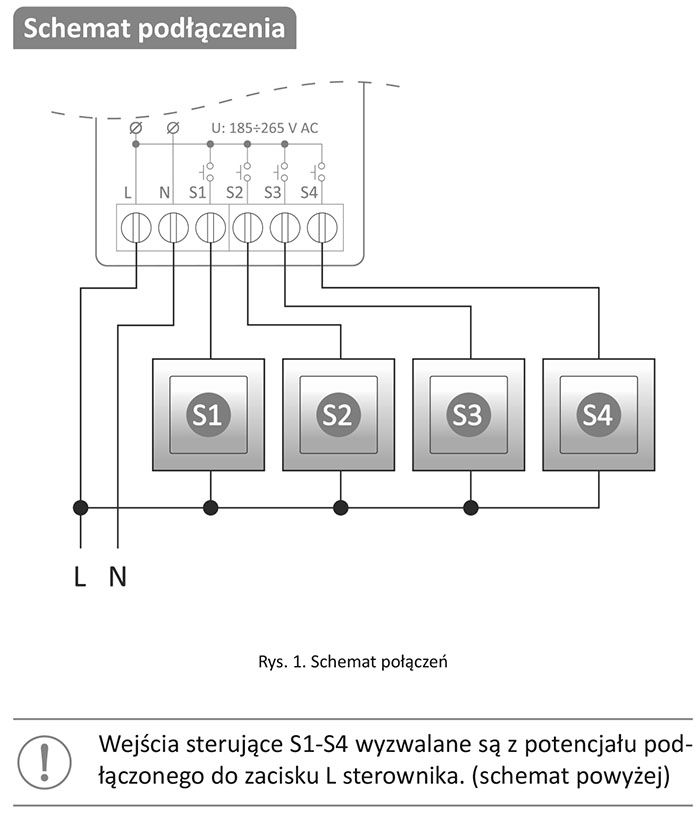

Wyzwalacze to jedna z kluczowych funkcji w systemie automatyki budynkowej Fox. Moduł Quad Input reaguje na pojawienie się napięcia na swoich wejściach, co pozwala sterować innymi urządzeniami w sieci lokalnej smart home.

Najczęściej do wejść podłączany jest przycisk chwilowy, ale równie dobrze może to być sygnał z czujnika ruchu, czujnika poziomu cieczy czy innego urządzenia. System rozpoznaje różne zdarzenia, takie jak naciśnięcie, puszczenie, długie przytrzymanie czy sekwencję kliknięć. Każde z nich może wyzwalać konkretną akcję lub scenę w instalacji.

Sterowanie roletami z jednego miejsca

Moduł zamontowany w puszce podtynkowej i podłączony do czteroprzyciskowego chwilowego włącznika może pełnić funkcję centralnego sterowania roletami.

  • dwa przyciski odpowiadają za otwieranie i zamykanie wszystkich rolet,

  • kolejne dwa ustawiają ulubione pozycje lameli.

To proste rozwiązanie znacząco podnosi komfort codziennego użytkowania.

Sceny przy wejściu do mieszkania

Quad Input świetnie sprawdza się jako panel scen przy drzwiach wejściowych. Jednym kliknięciem można uruchomić scenę „powrót do domu”, która podnosi temperaturę, włącza oświetlenie i ustawia rolety.

Inne przyciski mogą sterować oświetleniem nastrojowym (regulacja jasności kolejnymi kliknięciami), chwilowym dogrzaniem mieszkania lub sceną „wyjście z domu”, która wyłącza światła, zamyka rolety i obniża temperaturę.

Automatyka łazienkowa – komfort i funkcjonalność

W łazience moduł może zarządzać wieloma elementami jednocześnie, współpracując z urządzeniami systemu Fox:

  • sterowaniem jasnością oświetlenia (Fox DOUBLE LED),

  • oświetleniem kolorowym (Fox COLOR LED),

  • wentylacją (Fox SWITCH),

  • ogrzewaniem podłogowym i grzejnikiem,

  • termostatem powietrza.

Przykładowo przycisk „kąpielowy” może ustawić odpowiednią temperaturę, włączyć wentylację i dopasować oświetlenie do relaksu, a długie przytrzymanie przywróci ustawienia harmonogramów.

Powiadomienia w automatyce budynkowej – zwiększ bezpieczeństwo instalacji

Moduł może również pełnić funkcję systemu powiadomień, informując o zdarzeniach w budynku takich jak:

  • Kontrola poziomu wody
    Po podłączeniu czujnika poziomu cieczy możliwe jest wysyłanie powiadomień o osiągnięciu określonych progów. To praktyczne rozwiązanie przy zbiornikach na deszczówkę lub instalacjach technicznych.

  • Wykrywanie ruchu
    Podłączenie czujników ruchu (np. czujniki DRM, DR, DRO produkcji F&F) pozwala otrzymywać powiadomienia o aktywności w wybranych strefach, co zwiększa bezpieczeństwo i kontrolę nad obiektem.

  • Monitorowanie temperatury
    Quad Input może współpracować z termostatami, wysyłając alerty o zbyt wysokiej lub niskiej temperaturze.

  • Przypomnienia serwisowe
    Dzięki zliczaniu impulsów lub czasu pracy urządzeń (liczniki CLI, CLG produkcji F&F) możliwe jest automatyczne powiadamianie o konieczności przeglądu lub serwisu.

  • Przycisk SOS lub dzwonek
    Wejście może działać jako przycisk alarmowy lub przywoławczy, wysyłając natychmiastowe powiadomienie po jego naciśnięciu.

Integracja z systemami zewnętrznymi – MQTT i REST API

Quad Input można łatwo zintegrować z innymi systemami automatyki dzięki obsłudze MQTT oraz REST API. Dzięki temu urządzenie może pełnić rolę uniwersalnego modułu wejść w rozbudowanych instalacjach smart home, systemach BMS czy platformach IoT.
