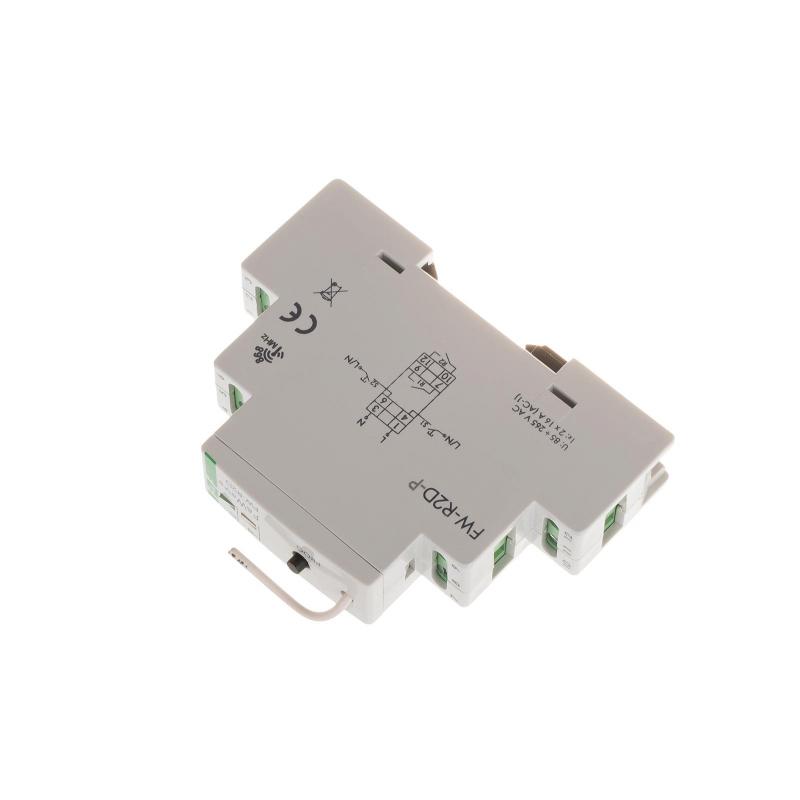

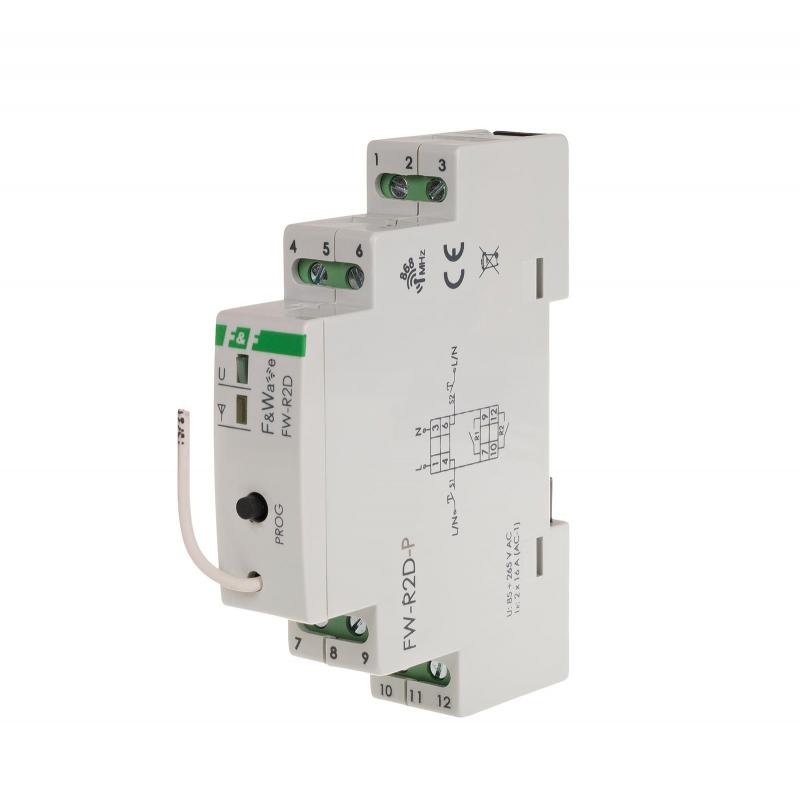

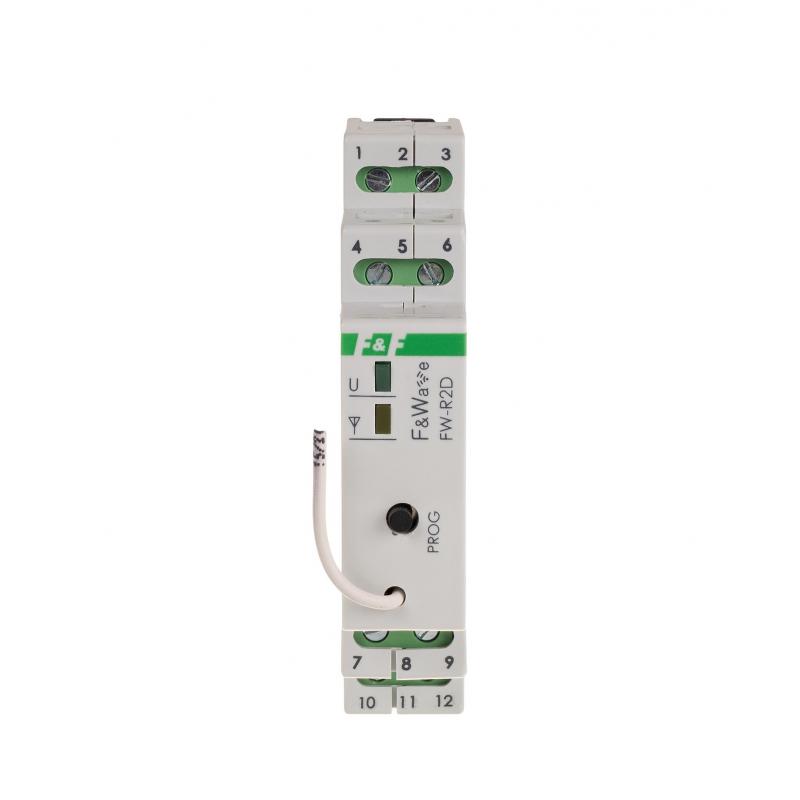

Przekaźnik bistabilny FW-R2D-P

Przekaźnik bistabilny FW-R2D-P

FW-R2D-P, 5902431670928

Opis produktu

Wielofunkcyjny, 2-kanałowy przekaźnik bistabilny. Przeznaczony do montażu na szynę 35 mm.

Cechy modułu

  • Współpraca z nadajnikami radiowego sterowania F&Wave;
  • Podwójny przekaźnik wielofunkcyjny. Realizowane funkcje:
    • Bistabilny – pierwsze naciśnięcie przycisku załącza przekaźnik, drugie naciśnięcie wyłącza.
    • Czasowy – naciśnięcie przycisku załącza przekaźnik na zaprogramowany czas. Możliwość ustawienia czasu od 1 sekundy do 48 godzin. Naciśnięcie przycisku przy załączonym przekaźniku rozpoczyna odmierzanie czasu od początku.
    • Monostabilny – przekaźnik pozostaje załączony tak długo, jak długo naciśnięty jest przycisk na pilocie.
    • Włącz – naciśnięcie przycisku załącza przekaźnik Wyłącz – naciśnięcie przycisku wyłącza przekaźnik.
  • Funkcja przekaźnika powiązana jest z przyciskiem nadajnika. Każdy przycisk może realizować inną funkcję.
  • Możliwość sterowania z maksymalnie 32 nadajników.
  • Dwa wejścia sterowania lokalnego - możliwość bezpośredniego sterowania przekaźnikami z użyciem dowolnych przycisków  monostabilnych (np. dzwonkowych).
  • Dwa niezależne styki wyjściowe NO o obciążalności 16 A (AC-1) każdy (wewnętrznie podłączone do L).
  • Niewielki rozmiar obudowy.
  • Zaciski śrubowe ułatwiające montaż w puszce podtynkowej Ø60.
  • Retransmisja rozkazów z nadajnika - możliwość zwiększenia zasięgu zdalnego sterowania.
  • Niewielki pobór mocy - niski koszt eksploatacji.
  • Wbudowane elektroniczne zabezpieczenie termiczne, zapobiegające uszkodzeniu w przypadku nadmiernego obciążenia przekaźnika.


System F&Wave -radiowe sterowanie bezprzewodowe

Jest to propozycja dla Wszystkich, którzy chcą podnieść komfort życia.
F&Wave to łatwy w montażu i niezwykle prosty w obsłudze system bezprzewodowego, radiowego sterowania urządzeniami codziennego użytku. Pozwala na zdalne sterowanie oświetleniem, płynną regulację jasności oświetlenia, sterowanie roletami, żaluzjami, markizami, bramami wjazdowymi i garażowymi oraz innymi urządzeniami w domu.
Dzięki prostocie montażu i łatwej konfiguracji elementów systemu F&Wave doskonale wpisuje się  w koncepcję „Zrób to sam”. Jest przy tym niedrogi i efektywny.

Unikalną cechu systemu F&Wave jest retransmisja sygnału - każdy odbiornik, który odbierze sygnał sterujący z nadajnika, automatycznie przesyła go dalej. Zwiększa to znacznie zasięg sterowania w przypadku odbiorników oddalonych od nadajnika na tyle, że znajdują się poza zasięgiem pierwotnego sygnału.

Na system składają się odbiorniki - urządzenia wykonawcze. Wyprodukowane są w wersji do montażu w puszce podtynkowej Ø60 lub do montażu na szynie TH-35 (szerokość 1 modułu tj. 17,5 mm). Obok odbiorników w radiowym systemie F&Wave występują również nadajniki. Są to podręczne piloty lub urządzenia do montażu w puszce podtynkowej.


Zasięg działania
W otwartej przestrzeni, bez obecności czynników zakłócających, zasięg urządzeń sterowanych drogą radiową oscyluje w granicach 100 m.  W warunkach zabudowy oraz w obecności źródeł zakłóceń (linie energetyczne, nadajniki, itp.) rzeczywisty zasięg może być mniejszy. Zasięg można poprawić przez bezpośrednią retransmisję modułów znajdujących się wzajemnie w swoim zasięgu.





Napięcie zasilania85÷265 V AC/DC
Liczba kanałów2
Funkcjaprzekaźnik wielofunkcyjny
Wejścia sterownicze2
Sygnał sterującyL lub N
Obciążalność wyjścia (AC-1)2 x 16 A / 250 V
Element wykonawczyprzekaźnik
Częstotliwość radia868 MHz
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy czuwanie/praca0,25 W / 1 W
Temperatura pracy-25 ÷ 65°C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
