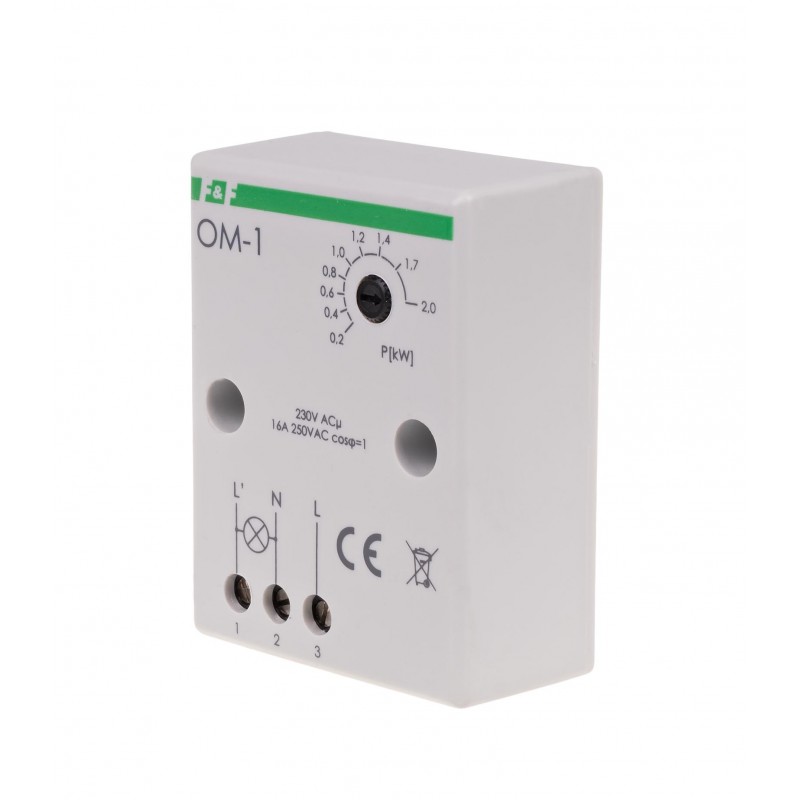

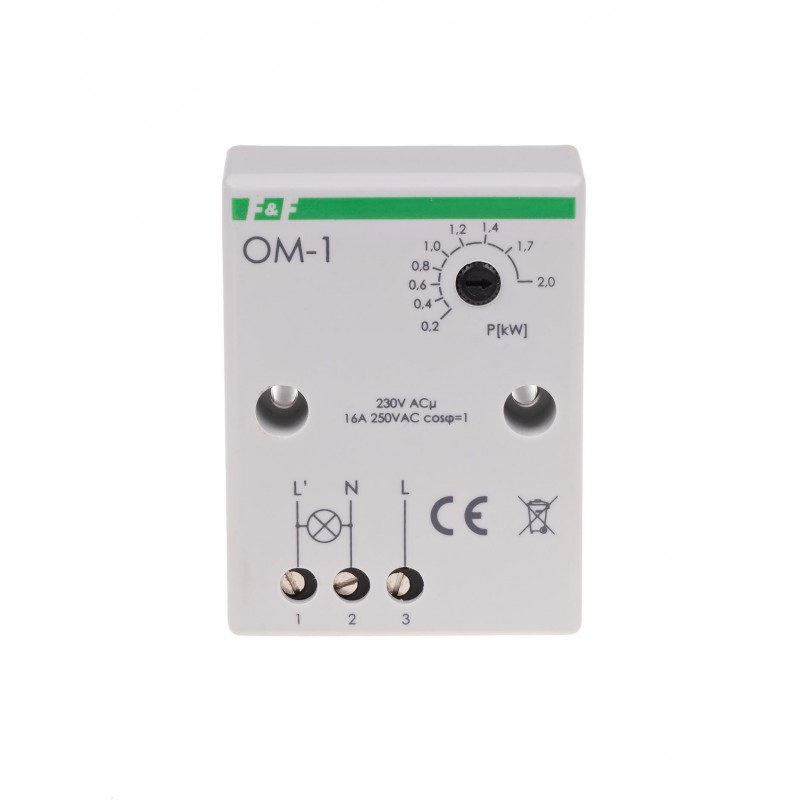

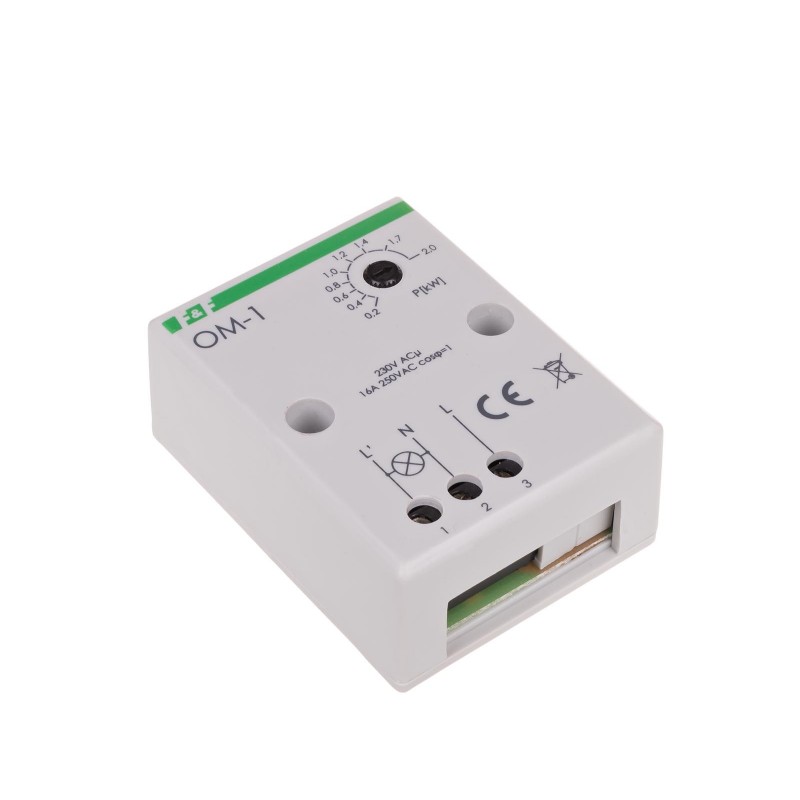

Ogranicznik poboru mocy OM-1

Ogranicznik poboru mocy OM-1

OM-1

Opis produktu

Regulowana moc zadziałania 200-2000 VA. Ze stałym czasem powrotu.
Ogranicznik poboru mocy służy do automatycznego odłączenia zasilania obwodu instalacji elektrycznej w przypadku przekroczenia ustalonej wartości mocy pobieranej przez odbiorniki w tym obwodzie.

Działanie
Ogranicznik mocy pozwala na zasilanie obwodu gdy łączna moc odbiorników w kontrolowanym obwodzie jest niższa od ustalonej na skali ogranicznika. Przekroczenie ustalonego progu poboru mocy w obwodzie kontrolowanym powoduje odłączenie zasilania tego obwodu. Zasilanie zostanie wznowione automatycznie po ustawionym czasie. Jeżeli wartość pobieranej mocy nadal będzie większa od ustawionej nastąpi ponowne odłączenie zasilania obwodu. Ogranicznik posiada układ opóźniający jego zadziałanie (1,5÷2 s), co zapobiega wyłączeniu zasilania w przypadku chwilowych przekroczeń ustalonej mocy.


Uwaga!
Ogranicznika mocy nie należy stosować w układach z elektronicznym zapłonem (świetlówki energooszczędne), zasilaczami impulsowymi i innymi urządzeniami generującymi harmoniczne od 3 wzwyż.




Napięcie zasilania 230 V AC
Maksymalny prąd obciążenia AC-1 16 A
Element wykonawczy przekaźnik
Konfiguracja styków 1 × NO
Separacja styku NIE
Opóźnienie zadziałania 1,5 ÷ 2 s
Ograniczenie mocy 200÷2000 VA
Czas powrotu zasilania 30 s
Histereza powrotu zasilania 2%
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,8 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 51×67×26 mm (± 1 mm)
Montaż natynkowy
Stopień ochrony IP20
