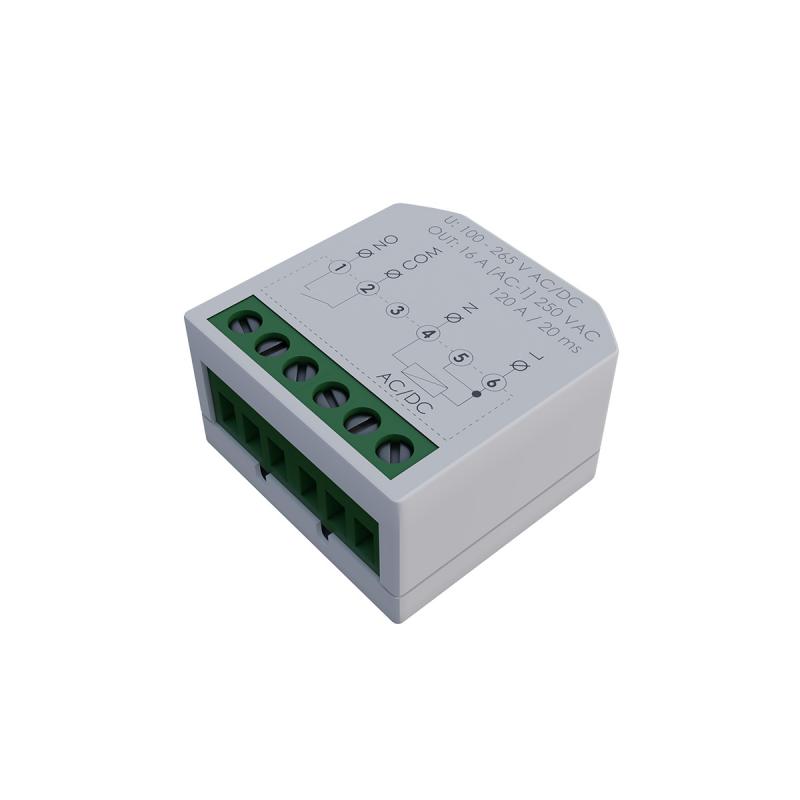

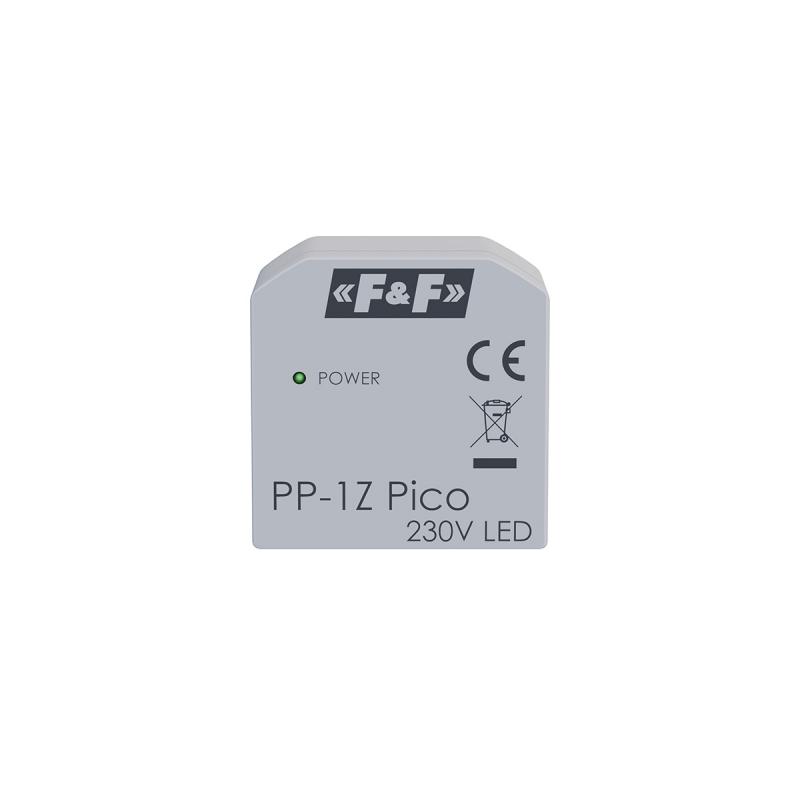

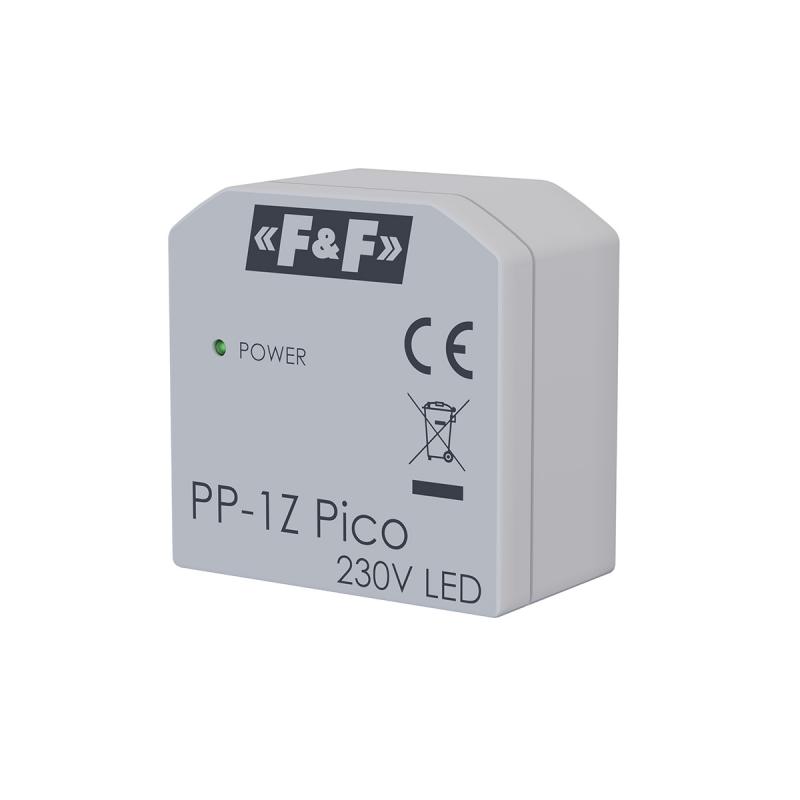

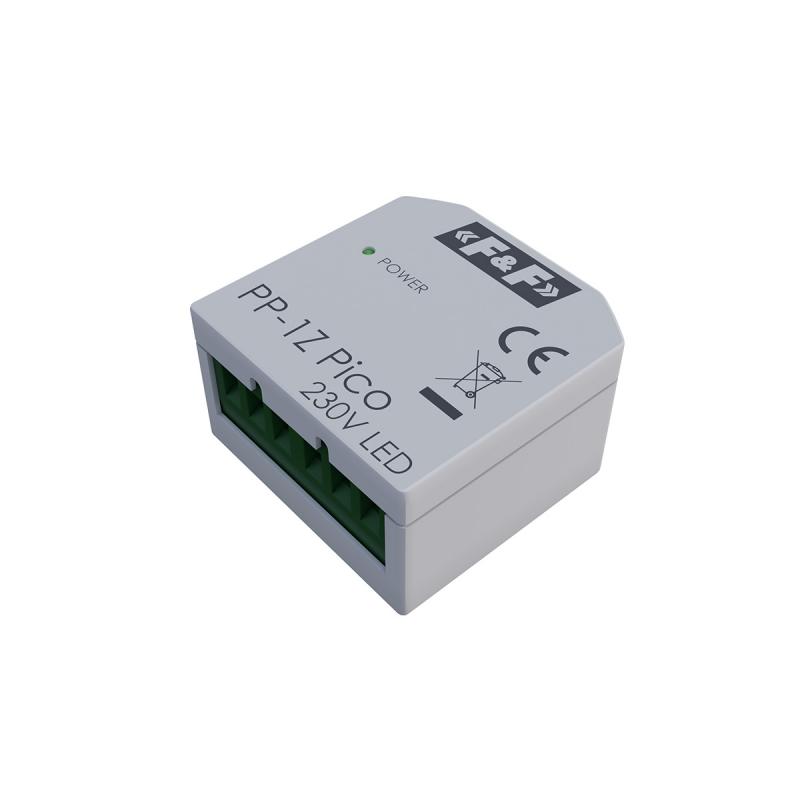

Miniaturowy przekaźnik elektromagnetyczny PP-1Z-LED Pico

Indeks do zamówień: PP-1Z-LED-Pico, EAN13: 5902431676012

Opis produktu

Konfiguracja styków: 1 styk zwierny (NO)
Prąd obciążenia: 16 A (120 A/20 ms)
Napięcie zasilania: 100÷265 V AC

Przekaźnik elektromagnetyczny w obudowie do bezpośredniego montażu w puszce podtynkowej Ø60.

Wersja z indeksem „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: lampy LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze, itp.

Działanie

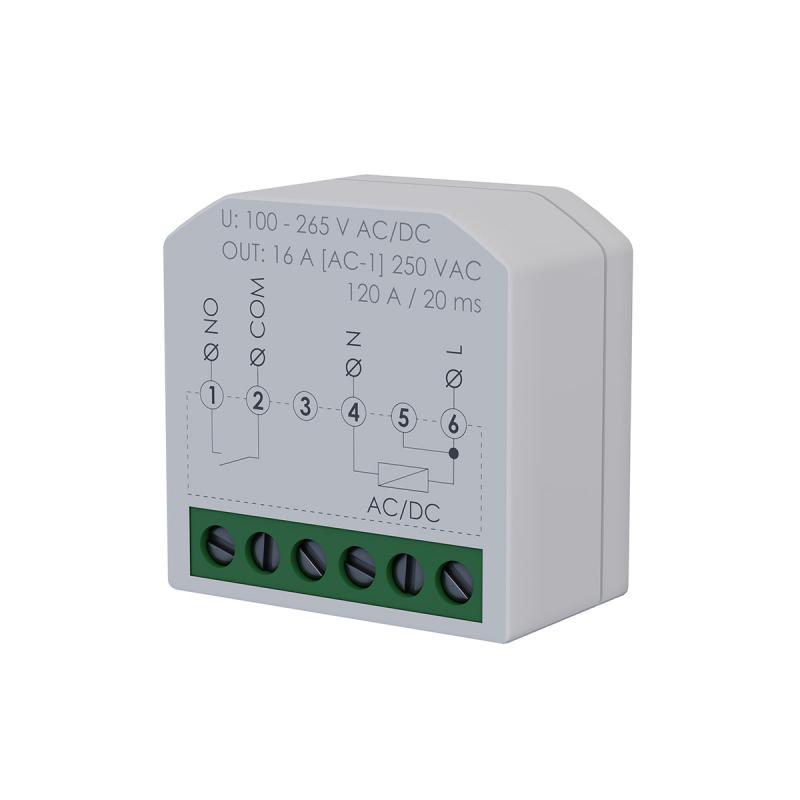

Podanie napięcia zasilania na styki 1-3 powoduje załączenie przekaźnika (zamknięcie styku pomiędzy zaciskami 5-6). Po zaniku napięcia zasilania styk zostaje otwarty.
Cewka przekaźnika zasilana jest napięciem 230 V, styk przekaźnika odseparowany galwanicznie od zasilania cewki przekaźnika.

PP-1Z-LED Pico może współpracować z przyciskami podświetlanymi.

Tabela dla obciążeń zasilanych napięciem 230 V AC:

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.

Napięcie zasilania	100÷265 V AC
Maksymalny prąd obciążenia AC-1	16 A (120 A/20 ms)
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO
Separacja styku	TAK
Trwałość łączeniowa mechaniczna	min. 5x10⁶ cykli
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,15 W czuwanie /0,6 W praca
Temperatura pracy	-25 ÷ 50 °C
Wymiary	35×36×19 mm
Montaż	w puszce podtynkowej Ø60
Stopień ochrony	IP20

PP-1Z-LED Pico instrukcja obsługi (613.43k)

Oznaczenia na urządzeniach
Wartość obciążenia styku podana na urządzeniu odnosi się do odbiorników rezystancyjnych (odbiorniki bezindukcyjne, dla których parametr współczynnika mocy wynosi 1 (cosφ=1)).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków, np. obciążenie, dla którego cosφ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosφ=0,25 nawet o 50%.

Tabela obciążalności styków
W zależności od charakteru podłączonego odbiornika styk można obciążyć następującymi wartościami:

ŹRÓDŁA ŚWIATŁA

tabela mocy

CHARAKTER OBCIĄŻENIA ODBIORNIKÓW

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:

Żarówki	Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100W ma rezystancję ok. 40 Om co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A.
Halogeny	Podobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A.
Silnik indukcyjny 1-fazowy (np. pompa)	Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego.
Zasilacz impulsowy (np. do oświetlenia LED)	Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza.
