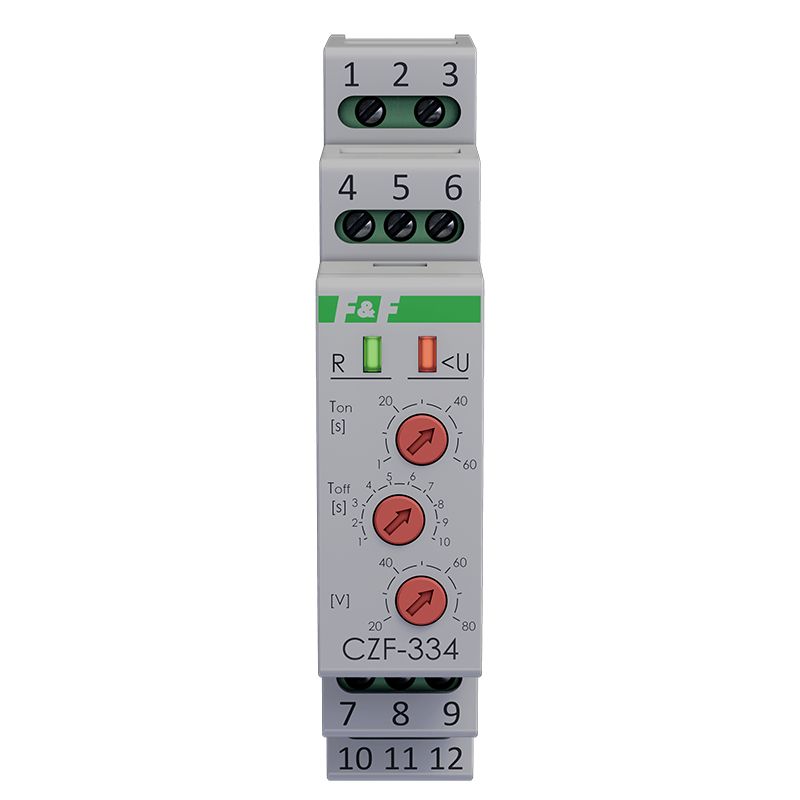

Czujnik zaniku fazy CZF-334

Czujnik zaniku fazy CZF-334 Zobacz większe

Czujnik zaniku fazy CZF-334

CZF-334

True RMS
Czujnik zaniku fazy CZF-334 bez przewodu neutralnego przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej.
Do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach:
– zaniku napięcia w co najmniej jednej fazie;
– spadku napięcia w co najmniej jednej fazie poniżej 320 V;
– wzrostu napięcia w co najmniej jednej fazie powyżej 480 V;
– asymetrii napięć między fazami powyżej ustawionej wartości.

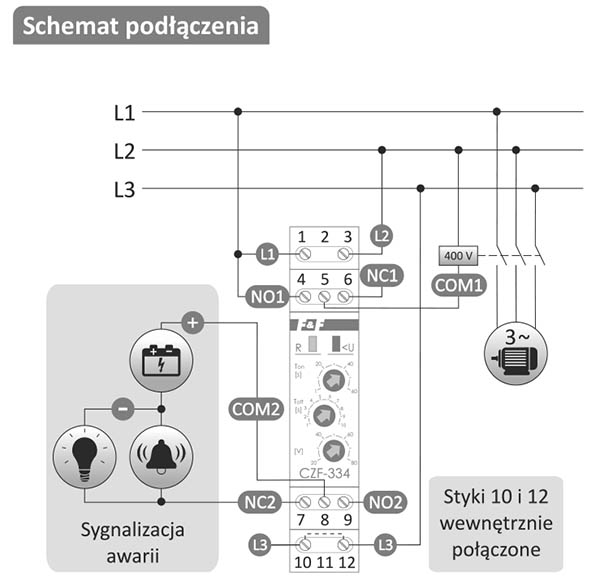

Działanie
Prawidłowe napięcie zasilania sygnalizowane jest świeceniem zielonej diody LED. Spadek napięcia poniżej 320 V, lub wzrost powyżej 480 V na co najmniej jednej, dowolnej fazie, lub asymetria napięciowa powyżej ustawionej wartości sygnalizowana jest brakiem świecenia diody zielonej. Obie z powyższych anomalii (przekroczenie progu napięciowego, asymetria) powodują wyłączenie przekaźnika urządzenia, a w efekcie odłączenie silnika. Odłączenie realizowane jest z ustawionym opóźnieniem w celu uniknięcia przypadkowych wyłączeń dla chwilowych zakłóceń w sieci. Ponowne załączenie przekaźnika następuje automatycznie kiedy powrócą prawidłowe parametry sieci (histereza napięciowa wynosi 5 V). Ponowne załączenie realizowane jest również z ustawionym opóźnieniem. Świecenie czerwonej diody sygnalizuje załączenie przekaźnika.



Napięcie zasilania3 × 400 V
Współpraca z agregatami prądotwórczymiTAK
Kontrola zaniku / asymetrii fazTAK
Kontrola kolejności fazNIE
Kontrola styków stycznikaNIE
Element wykonawczyprzekaźnik
Maksymalny prąd obciążenia2×6 A
Konfiguracja styków2 × NO/NC
Separacja stykuTAK
Asymetria napięciowa zadziałania20÷80 V
Minimalne napięcie fazy320 V
Maksymalne napięcie fazy480 V
Histereza napięciowa5 V
Opóźnienie wyłączenia1÷10 s
Kontrola zasilania2 × LED
Opóźnienie powrotu1÷60 s
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy1,6 W
Temperatura pracy-25÷40°C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
