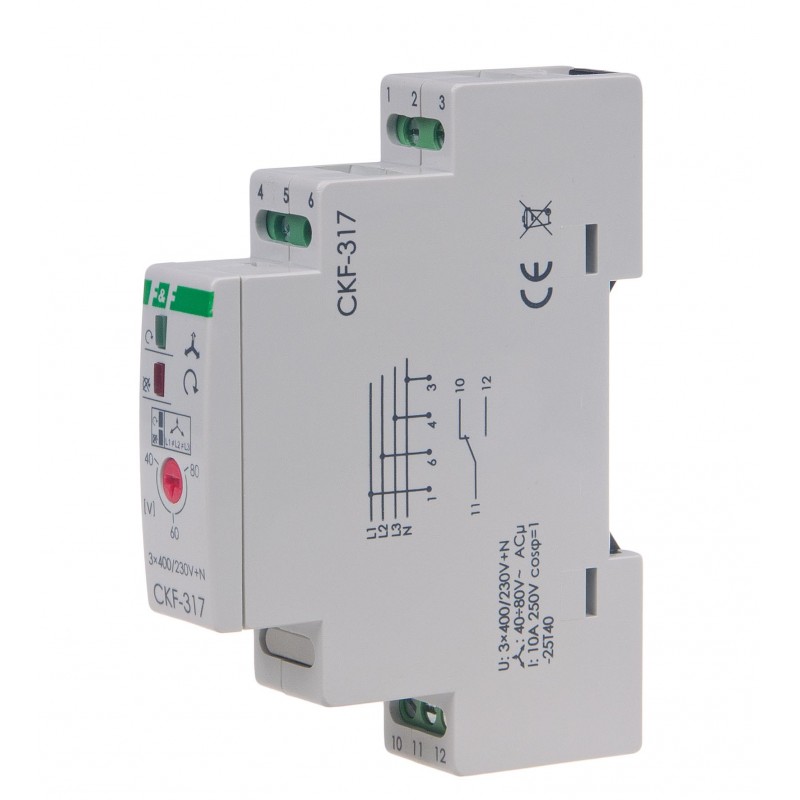

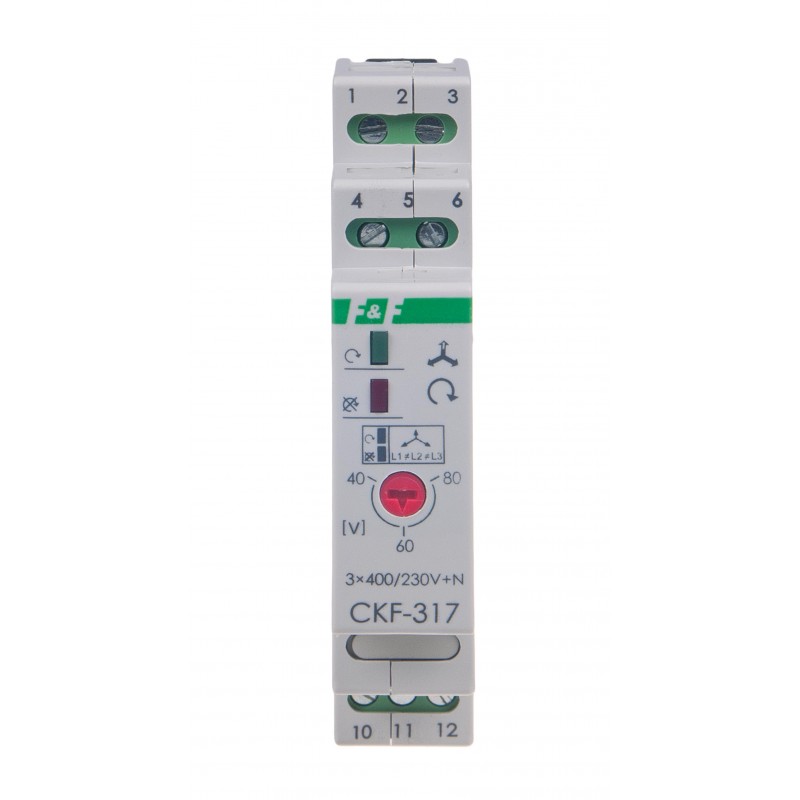

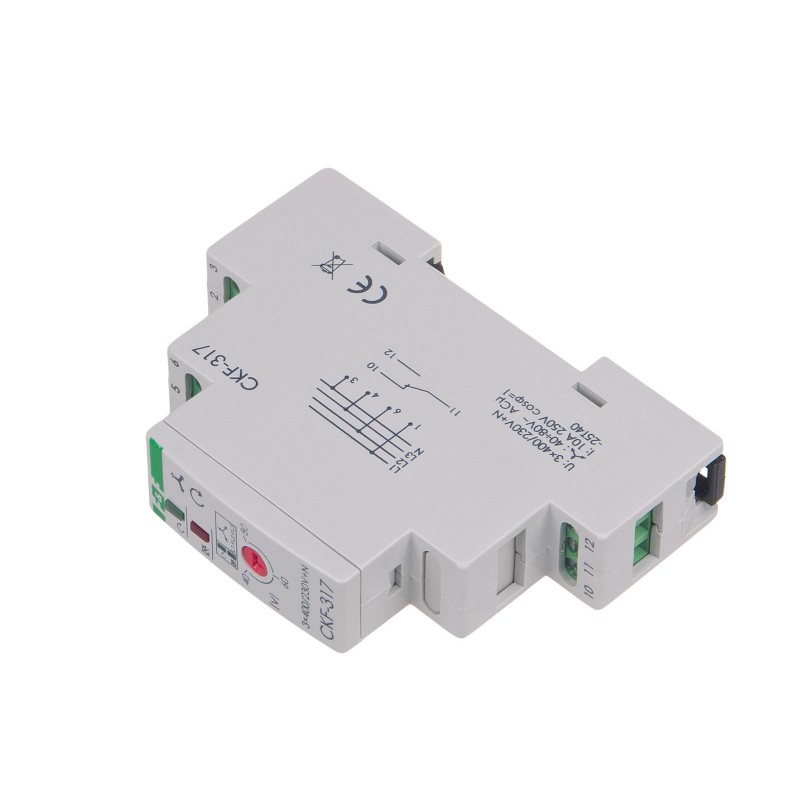

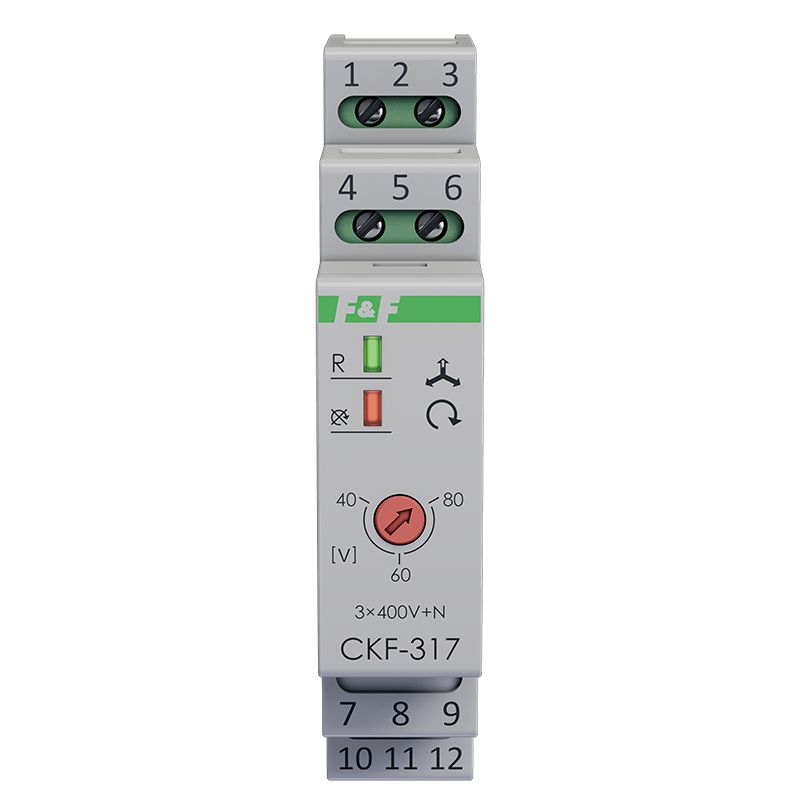

Czujnik kolejności i zaniku fazy CKF-317

Czujnik kolejności i zaniku fazy CKF-317

CKF-317, 5908312593171

Opis produktu

Z regulowanym progiem asymetrii napięciowej zadziałania.
Styk 1 x NO/NC.

Czujnik kolejności i zaniku faz CKF-317 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach grożących zniszczeniem silnika, takich jak zanik napięcia w co najmniej jednej fazie lub asymetria napięć między fazami. Zabezpiecza także kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.








Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.


Napięcie zasilania3 × 400 V + N
Współpraca z agregatami prądotwórczymiNIE
Kontrola zaniku / asymetrii fazTAK
Kontrola kolejności fazTAK
Kontrola styków stycznikaNIE
Element wykonawczyprzekaźnik
Maksymalny prąd obciążenia10 A
Konfiguracja styków1 × NO/NC
Separacja stykuTAK
Asymetria napięciowa zadziałania40÷80 V
Histereza napięciowa5 V
Opóźnienie wyłączenia4 s
Kontrola zasilania2 × LED
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy1,6 W
Temperatura pracy-25÷40°C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
TrueRMSNIE
