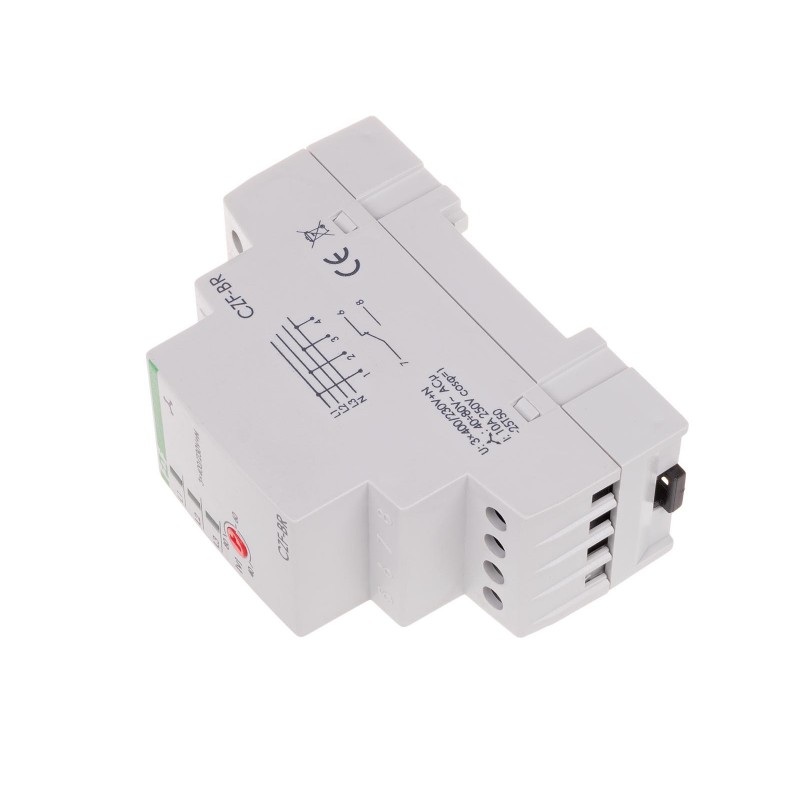

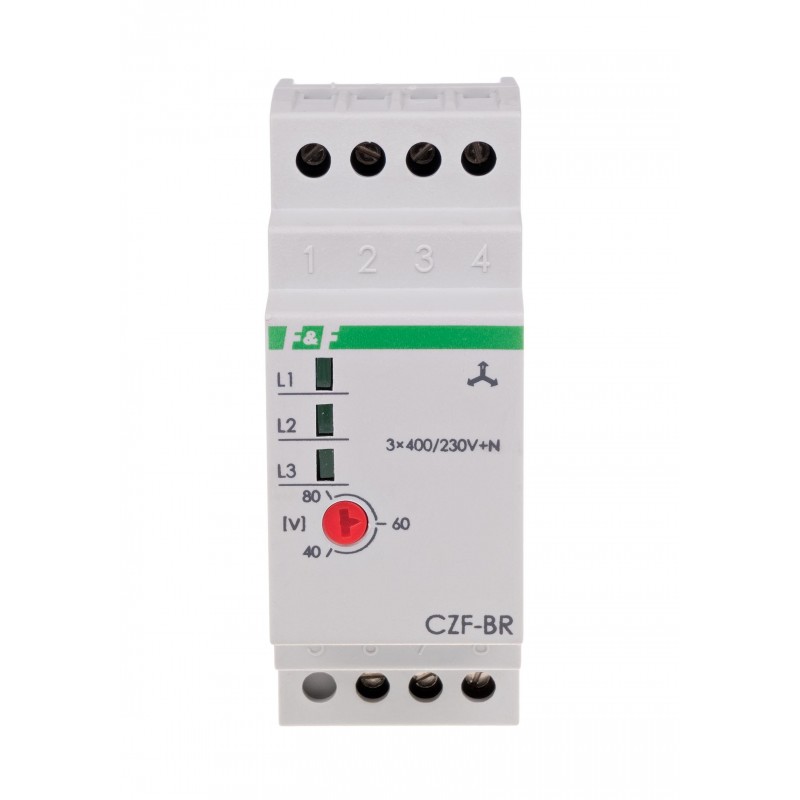

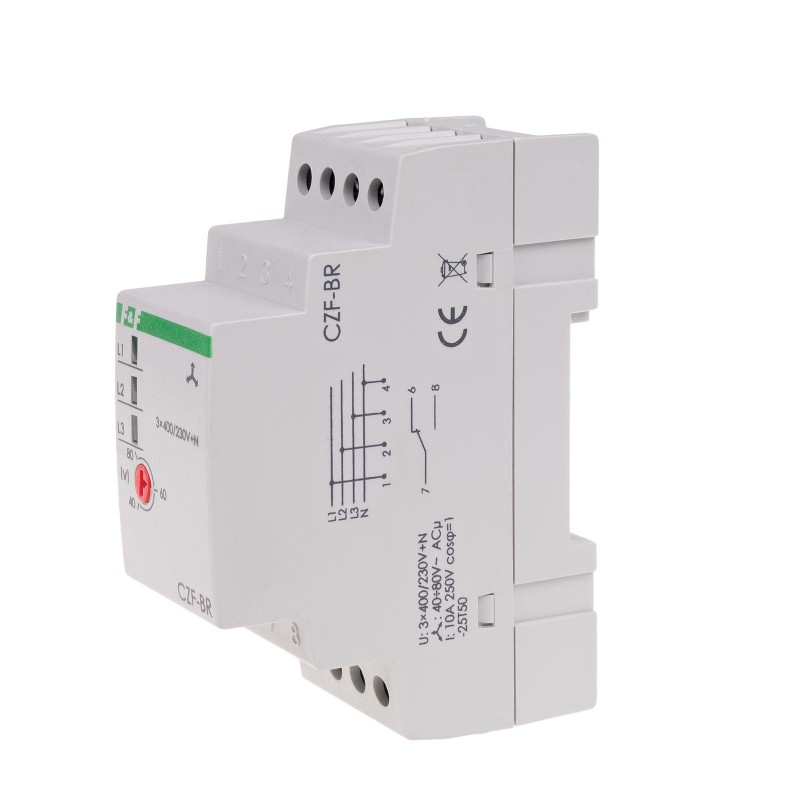

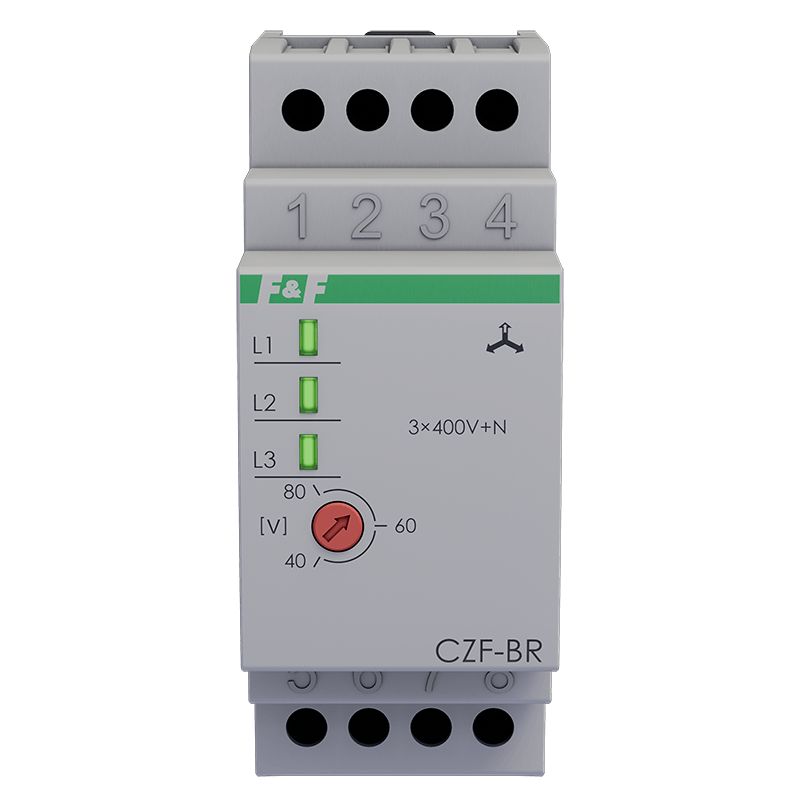

Czujnik zaniku fazy CZF-BR

Czujnik zaniku fazy CZF-BR

CZF-BR, 5908312593119

Opis produktu

Z regulowanym progiem asymetrii napięciowej zadziałania
Styk 1 x NO/NC


Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.




Działanie
Zanik napiÄ™cia w co najmniej jednej, dowolnej fazie lub asymetria napiÄ™ciowa miÄ™dzy fazami powyżej progu zadziaÅ‚ania spowoduje wyÅ‚Ä…czenie silnika. WyÅ‚Ä…czenie nastÄ…pi z opóźnieniem 4 s, co zapobiega przypadkowemu odÅ‚Ä…czeniu silnika przy chwilowym spadku napiÄ™cia. Ponowne zaÅ‚Ä…czenie nastÄ…pi automatycznie przy  wzroÅ›cie napiÄ™cia o 5 V powyżej napiÄ™cia zadziaÅ‚ania (tj. o wartość histerezy napiÄ™ciowej). Przy powyższych anomaliach styk przekaźnika jest rozÅ‚Ä…czony i uruchomienie silnika jest niemożliwe.


Napięcie zasilania3 × 400 V + N
Współpraca z agregatami prądotwórczymiNIE
Kontrola zaniku / asymetrii fazTAK
Kontrola kolejności fazNIE
Kontrola styków stycznikaNIE
Element wykonawczyprzekaźnik
Maksymalny prąd obciążenia10 A
Konfiguracja styków1 × NO/NC
Separacja stykuTAK
Asymetria napięciowa zadziałania40÷80 V
Histereza napięciowa5 V
Opóźnienie wyłączenia4 s
Kontrola zasilania3 × LED zielona
Przyłączezaciski śrubowe 4,0 mm²
Moment dokręcający0,5 Nm
Pobór mocy1,6 W
Temperatura pracy-25÷40°C
Wymiary2 moduły (35 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
TrueRMSNIE
