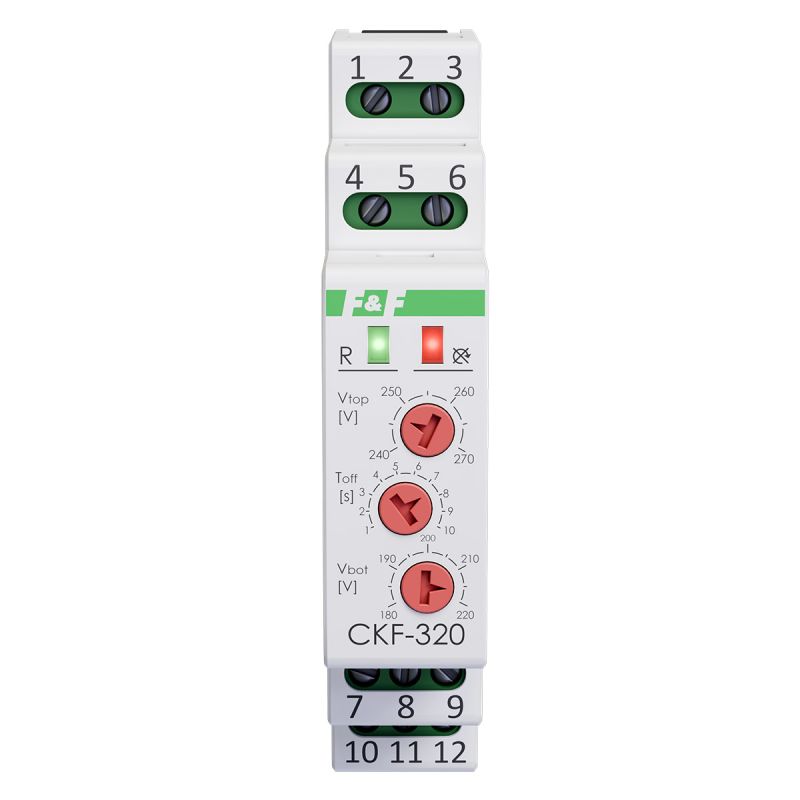

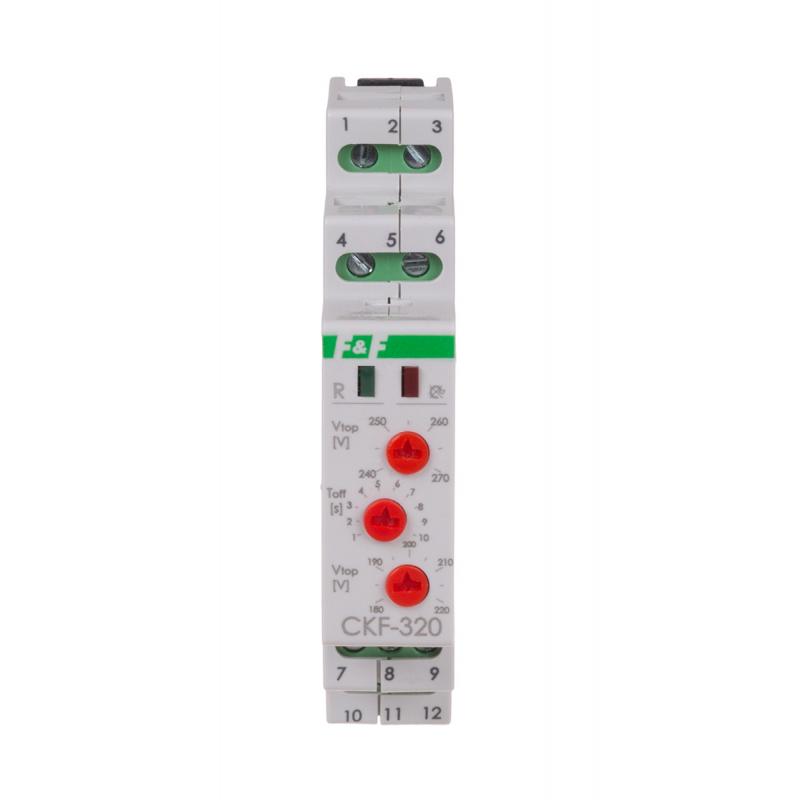

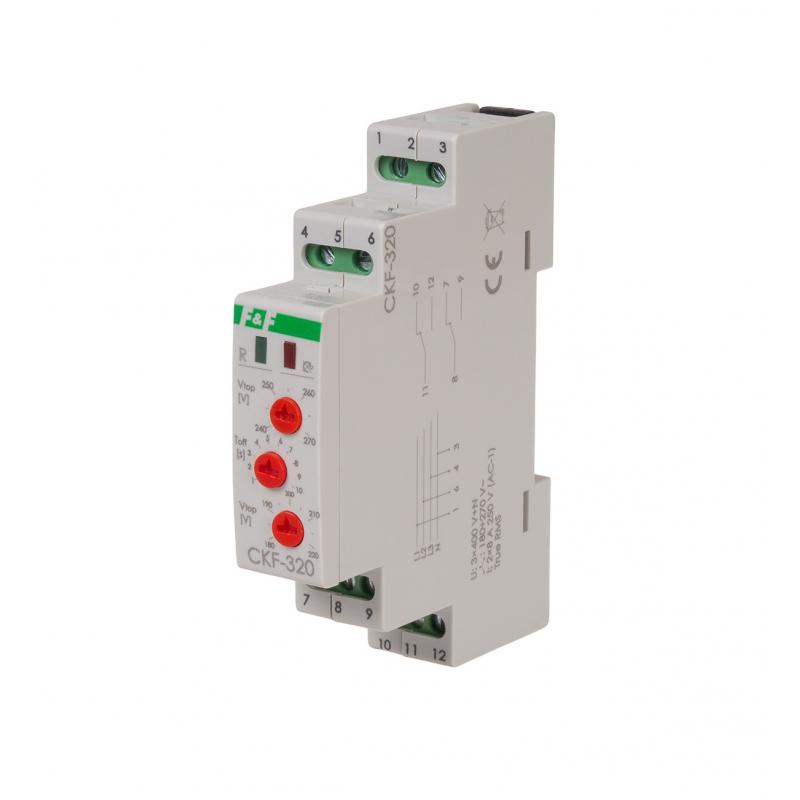

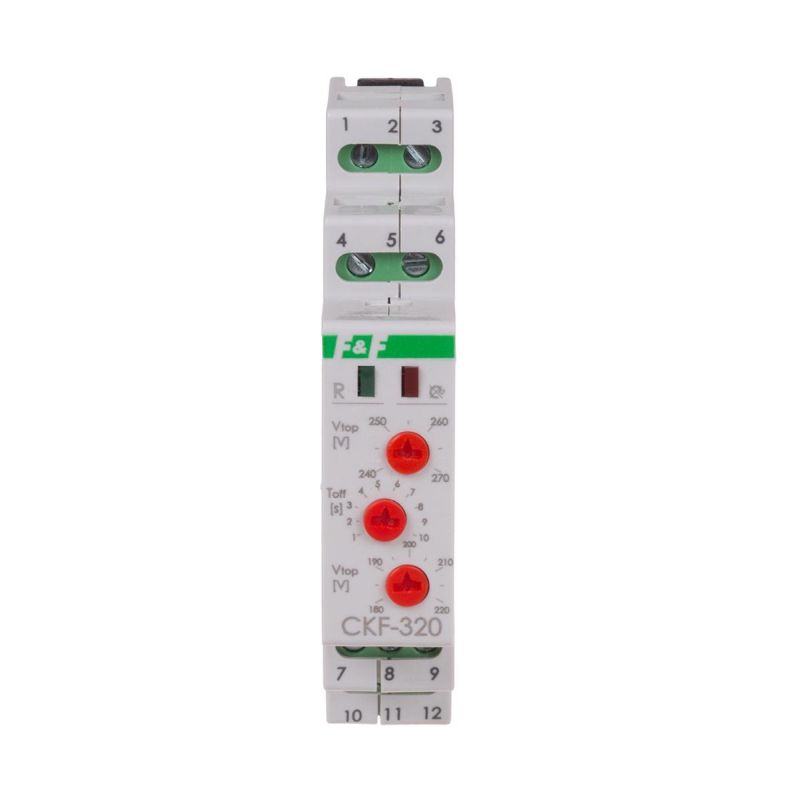

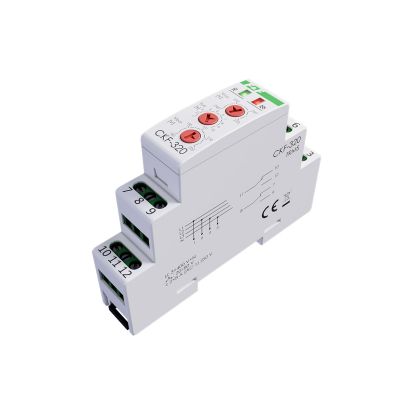

Czujnik kolejności i zaniku fazy CKF-320

Kiedy czujnik kolejnoÅ›ci i zaniku fazy zadziaÅ‚a jako zabezpieczenie silnika elektrycznego?

Czujnik kolejności i zaniku fazy sprawdzi się w poniższych sytuacjach:

• zanik napiÄ™cia w co najmniej jednej fazie;
• spadek napiÄ™cia w co najmniej jednej fazie poniżej ustawionej wartoÅ›ci;
• wzrost napiÄ™cia w co najmniej jednej fazie powyżej ustawionej wartoÅ›ci
• nieprawidÅ‚owa kolejność faz.

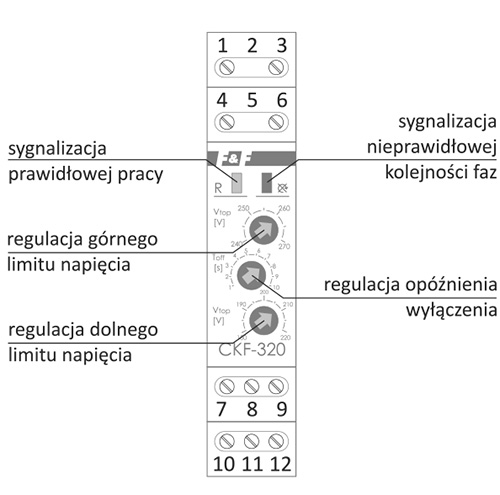

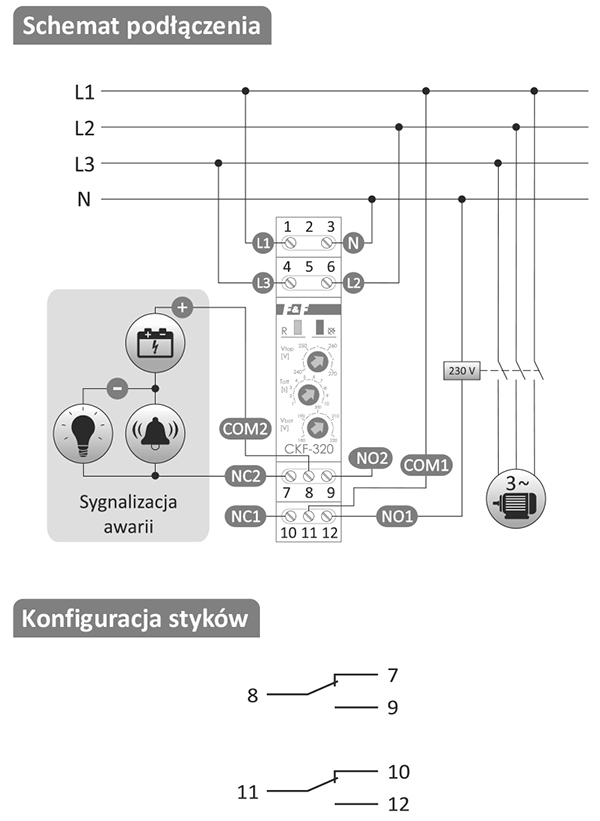

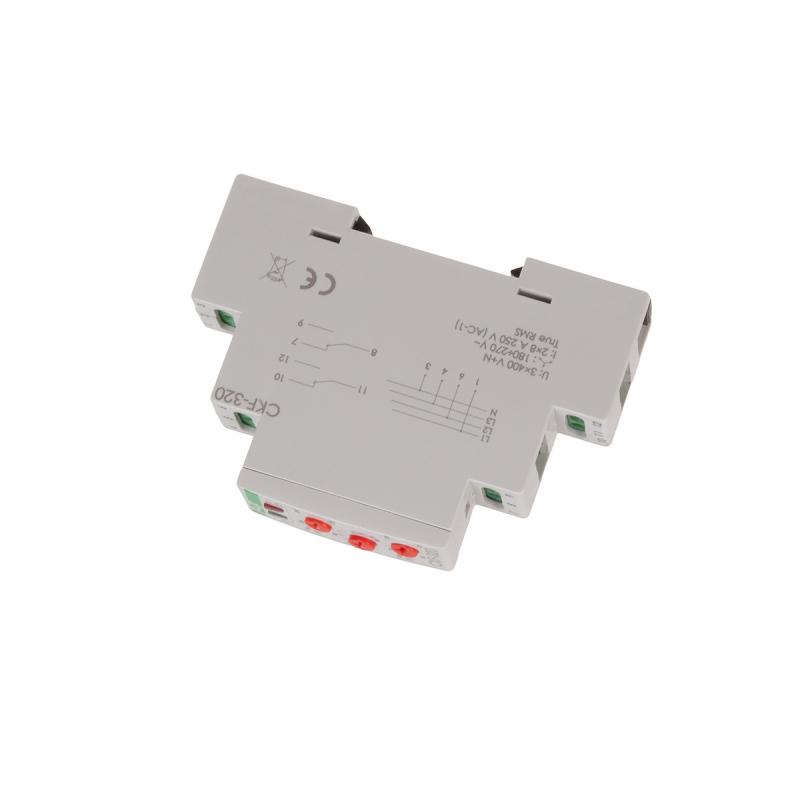

Przekaźnik kontroli faz CKF-320 schemat budowy:

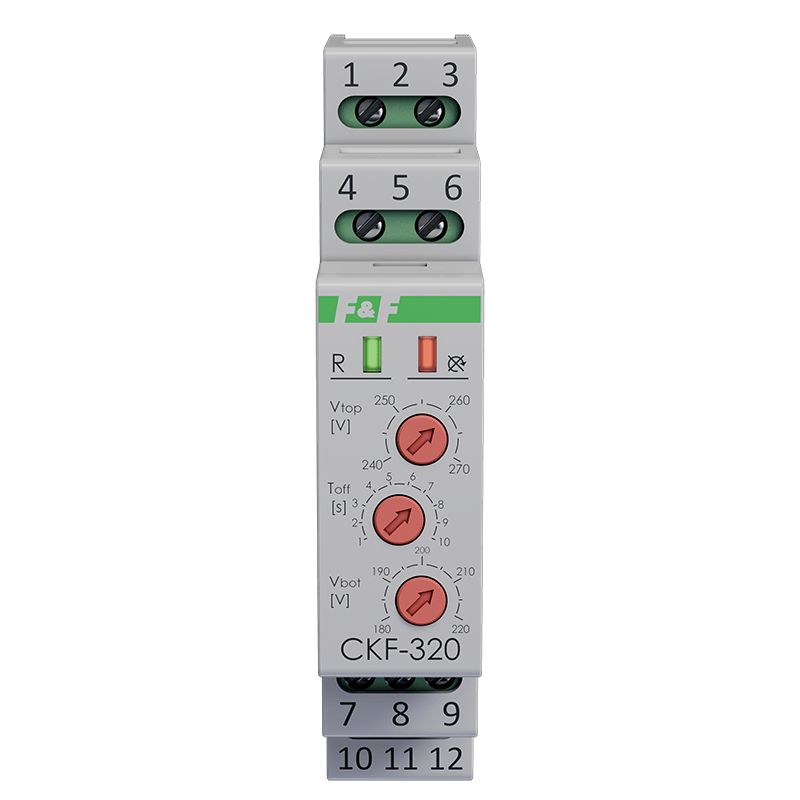

Zasada działania przekaźnika kontroli faz CKF-320

Prawidłowe napięcie zasilania sygnalizuje świecenie zielonej diody LED. Gdy dioda nie świeci, oznacza to przekroczenie napięcia na dowolnej fazie poniżej dolnego lub górnego progu. Przekroczenie jednego z ustawionych progów skutkuje wyłączeniem przekaźnika urządzenia. W efekcie silnik zostaje odłączony.

Odłączenie realizowane jest z ustawionym opóźnieniem. Pozwala to uniknąć przypadkowych wyłączeń dla chwilowych zakłóceń w sieci.
W przypadku spadku napięcia poniżej 150 V lub wzrostu powyżej 280 V odłączenie nastąpi po czasie 1 s. Odliczanie do wyłączenia sygnalizuje miganie diody zielonej. Po powrocie prawidłowych parametrów sieci przekaźnik załączy się automatycznie (histereza napięciowa wynosi ok. 5 V).
Gdy zmiana kolejności faz przed czujnikiem spowoduje niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na jego uruchomienie. Świeci wówczas czerwona dioda i przekaźnik jest wyłączony. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz. W przypadku błędnego podłączenia przewodów wejściowych (faza w miejscu przewodu neutralnego), diody sygnalizują błąd podłączenia, migając w kolejności: czerwona, zielona. W takiej sytuacji przekaźnik wyjściowy również nie zostanie włączony.

Długotrwała praca z błędnie podłączonym przewodem neutralnym może spowodować nieodwracalne uszkodzenie sterownika!

Przebieg napięć

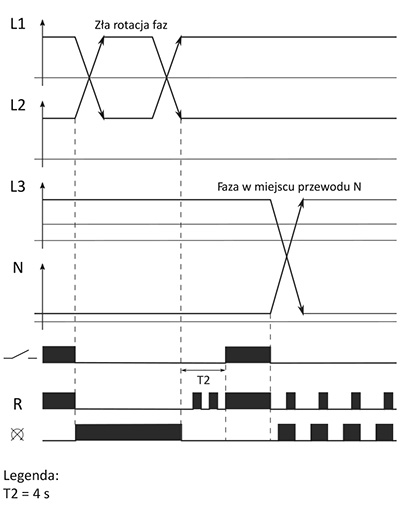

Przekaźnik zostanie wyłączony natychmiast, gdy na zaciskach wejściowych urządzenia zostanie wykryta zła kolejność wirowania faz. Błąd kolejności faz sygnalizuje świecenie czerwonej diody LED.
Po powrocie prawidłowej kolejności faz przekaźnik zostanie załączony z opóźnieniem T2. Dioda zielona [R] będzie migać do momentu załączenia przekaźnika (czas T2).
W przypadku podpięcia przewodu neutralnego pod niewłaściwy zacisk, przekaźnik nie zostanie załączony. Diody będą migać w kolejności: czerwona, zielona.

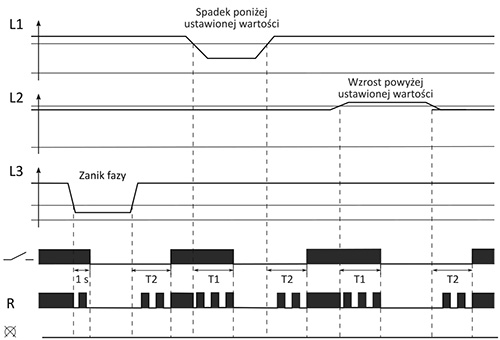

Jeżeli wykryty zostanie spadek napięcia poniżej 150 V lub wzrost powyżej 280 V, to przekaźnik wyłączony zostanie z opóźnieniem 1 s. W takiej sytuacji obie diody będą wygaszone.
Jeżeli napięcia faz powrócą do prawidłowych wartości, to przekaźnik zostanie załączony po upływie czasu T2.
Jeżeli nastąpi spadek lub wzrost napięcia poza ustawione poziomy, to przekaźnik zostanie wyłączony po upływie czasu T1. Dioda zielona [R] będzie migać do momentu wyłączenia przekaźnika (czas T1). Jeżeli napięcia faz powrócą do prawidłowych wartości, to przekaźnik zostanie załączony po upływie czasu T2. Dioda zielona [R] będzie migać do momentu załączenia przekaźnika (czas T2).
