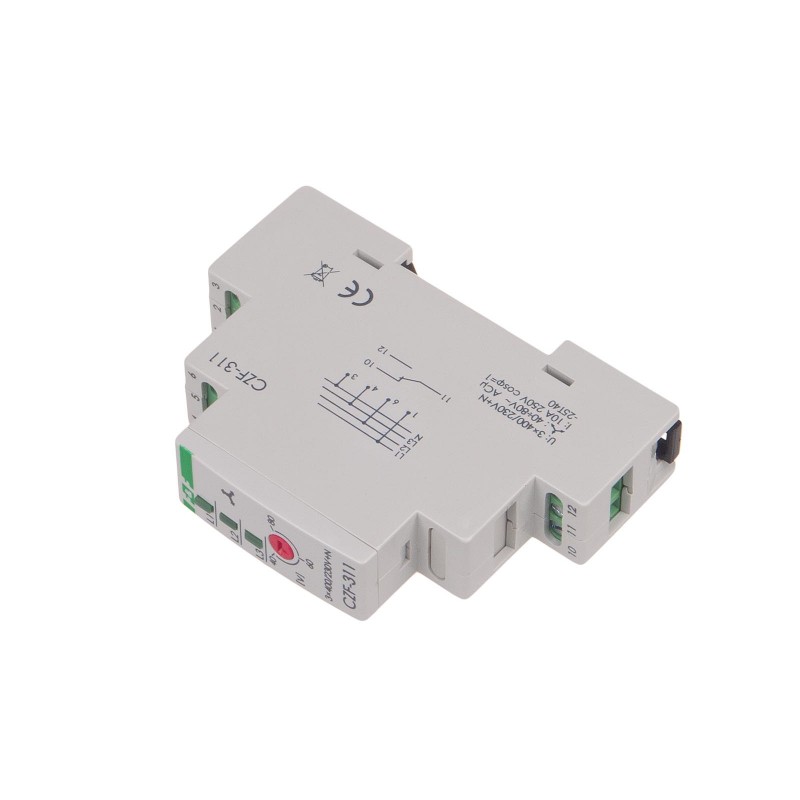

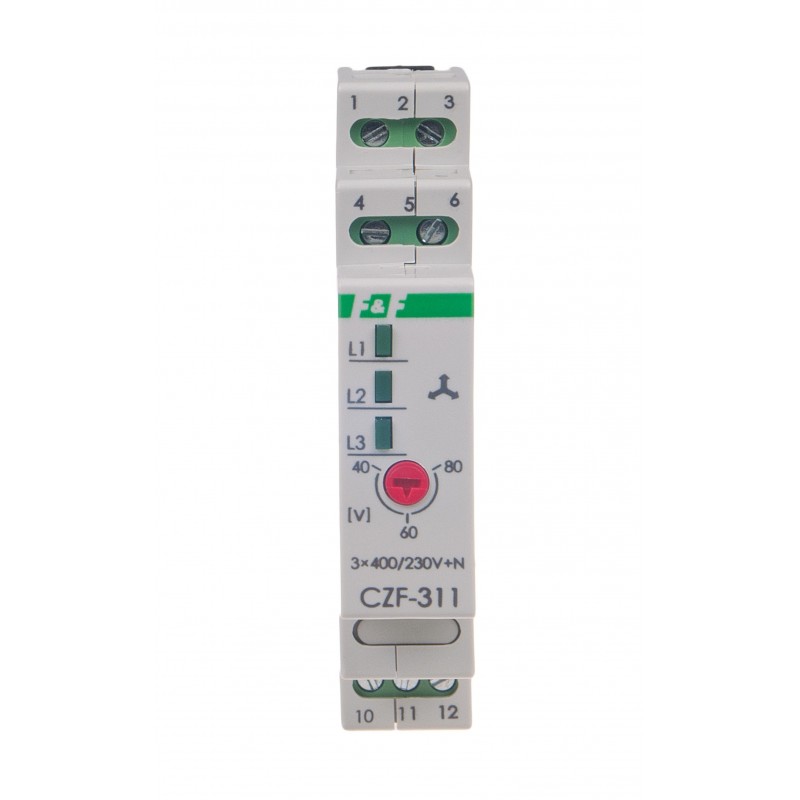

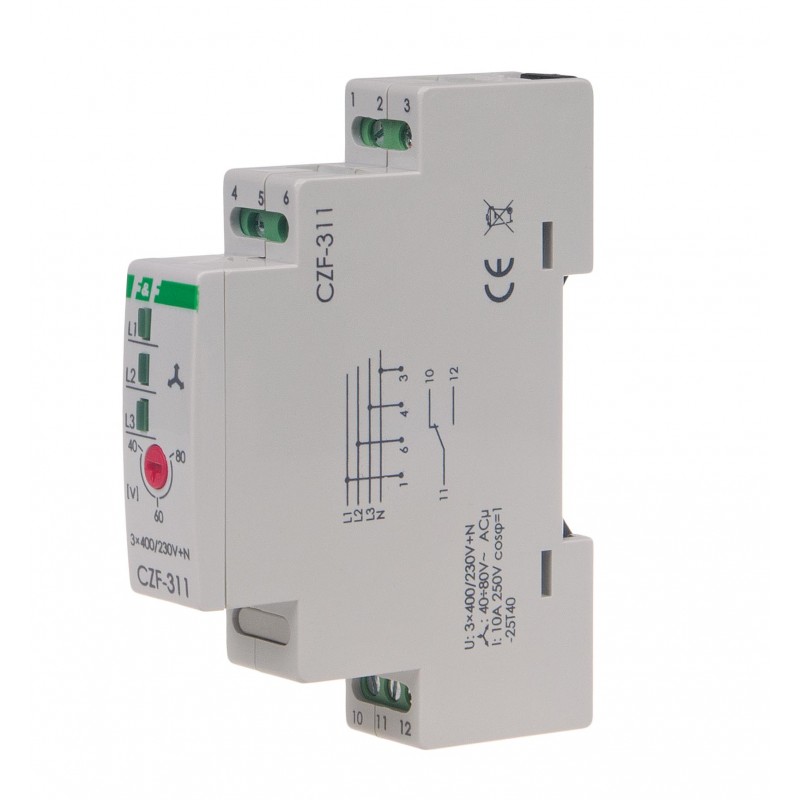

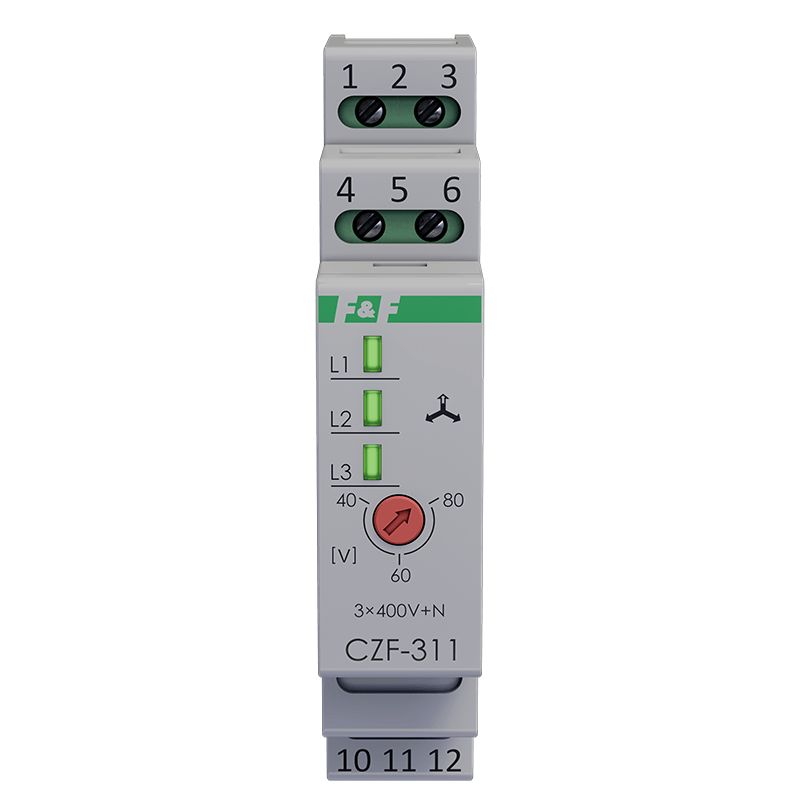

Czujnik zaniku fazy CZF-311

Indeks do zamówień: CZF-311, EAN13: 5908312593133

Opis produktu

Z regulowanym progiem asymetrii napięciowej zadziałania.
Styk 1 x NO/NC.

Czujnik zaniku fazy CZF-311 przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadku zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.

Napięcie zasilania	3 × 400 V + N
Współpraca z agregatami prądotwórczymi	NIE
Kontrola zaniku / asymetrii faz	TAK
Kontrola kolejności faz	NIE
Kontrola styków stycznika	NIE
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	10 A
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Asymetria napięciowa zadziałania	40÷80 V
Histereza napięciowa	5 V
Opóźnienie wyłączenia	4 s
Kontrola zasilania	3 × LED zielona
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,56 W
Temperatura pracy	-25÷40°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
TrueRMS	NIE
