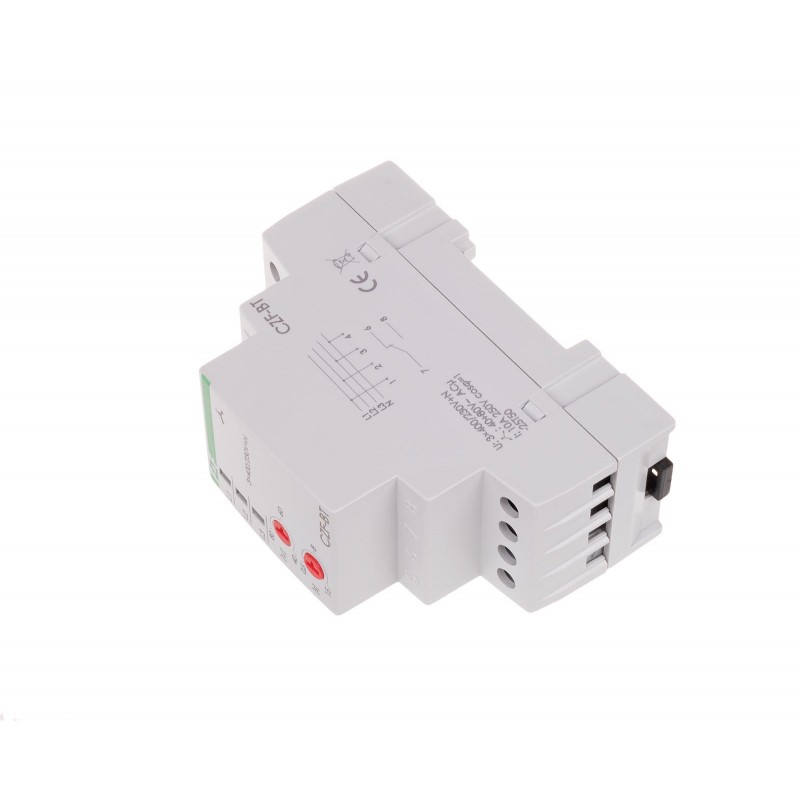

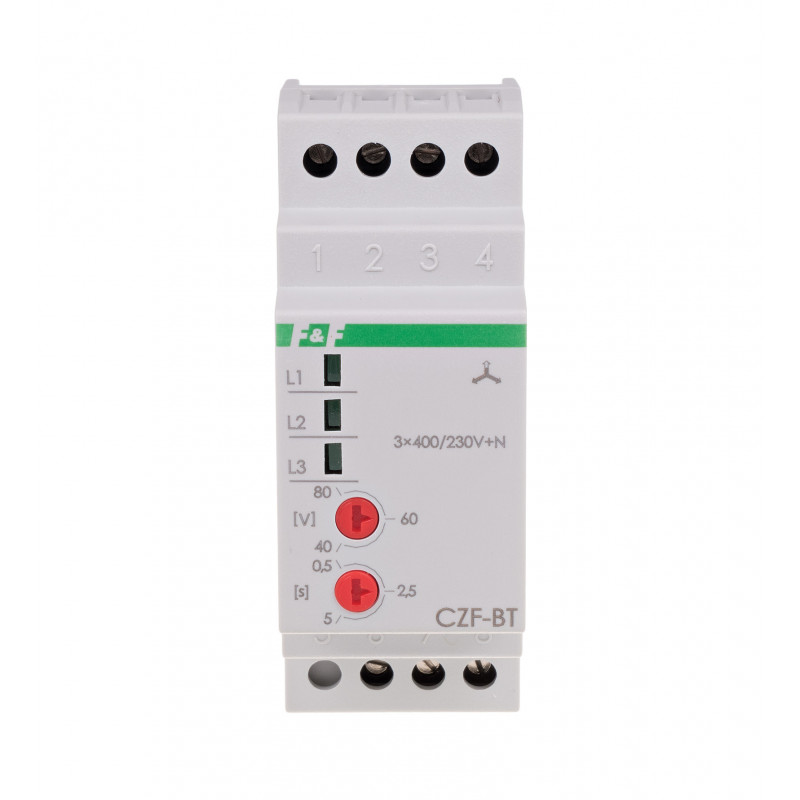

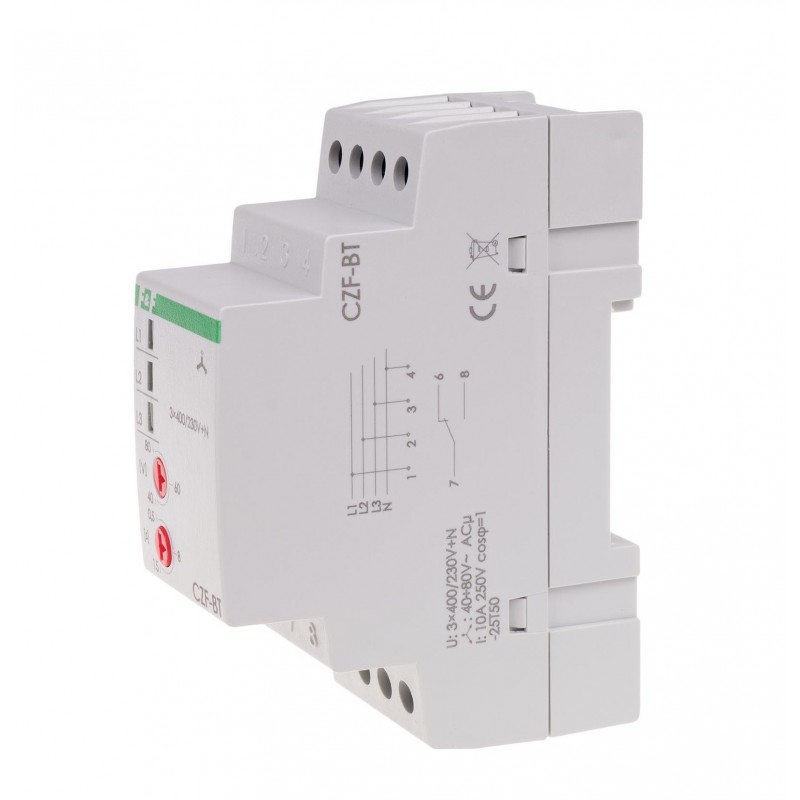

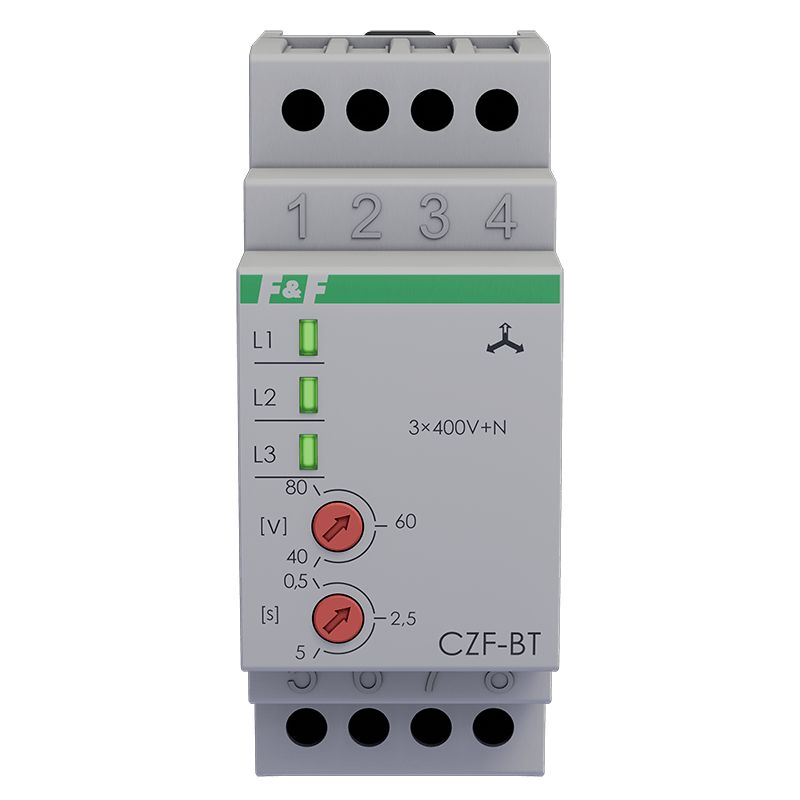

Czujnik zaniku fazy CZF-BT

Indeks do zamówień: CZF-BT, EAN13: 5908312592471

Opis produktu

Regulowany czas zadziałania.
Styk 1×NO/NC

Czujnik zaniku fazy zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia, w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

Działanie
Prawidłowe zasilanie odbiornika wskazywane jest świeceniem diod LED w obwodzie każdej fazy. Zanik napięcia w co najmniej jednej, dowolnej fazie - sygnalizowany brakiem świecenia diody odpowiadającej danej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu - sygnalizowana słabszym świeceniem diody odpowiadającej danej fazie, spowoduje wyłączenie silnika. Wyłączenie nastąpi z ustawionym opóźnieniem, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V, powyżej ustawionego progu (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

Uwaga!
Styk przełączny przekaźnika pozwala na podłączenie układu sygnalizacji wizualnej lub dźwiękowej, informującej o zadziałaniu przekaźnika, tj. wyłączeniu silnika.

Napięcie zasilania	3 × 400 V + N
Współpraca z agregatami prądotwórczymi	NIE
Kontrola zaniku / asymetrii faz	TAK
Kontrola kolejności faz	NIE
Kontrola styków stycznika	NIE
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	10 A
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Asymetria napięciowa zadziałania	40÷80 V
Histereza napięciowa	5 V
Opóźnienie wyłączenia	0,5÷5 s
Kontrola zasilania	3 × LED zielona
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	1,6 W
Temperatura pracy	-25÷40°C
Wymiary	2 moduły (35 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
TrueRMS	NIE
