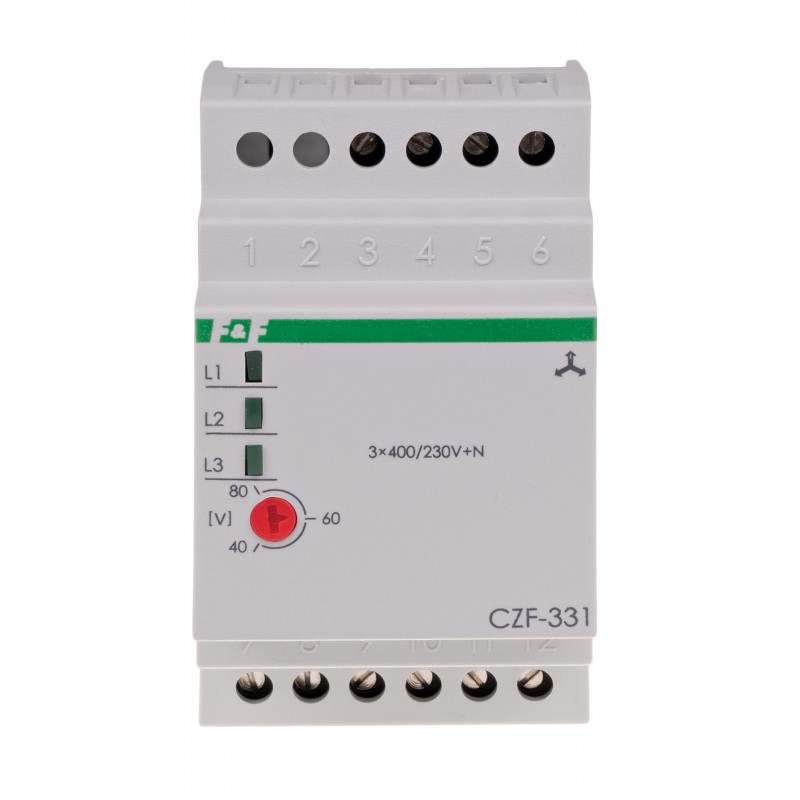

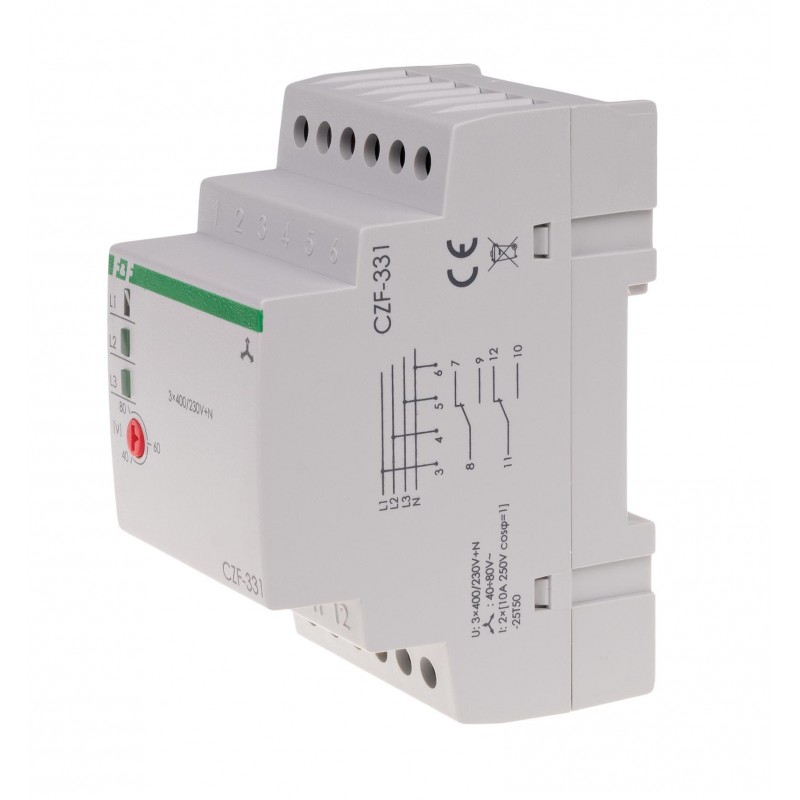

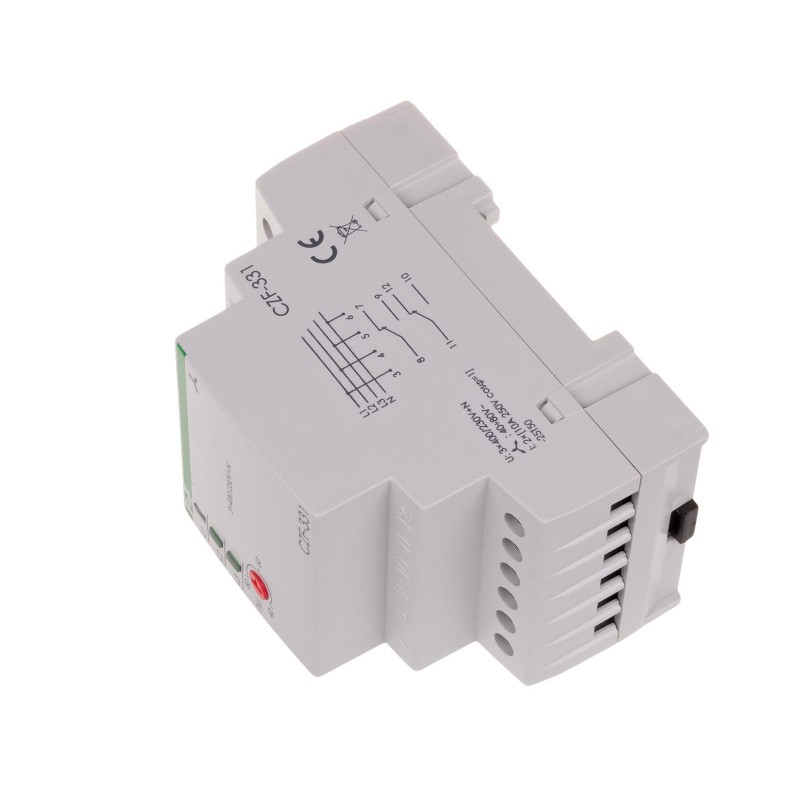

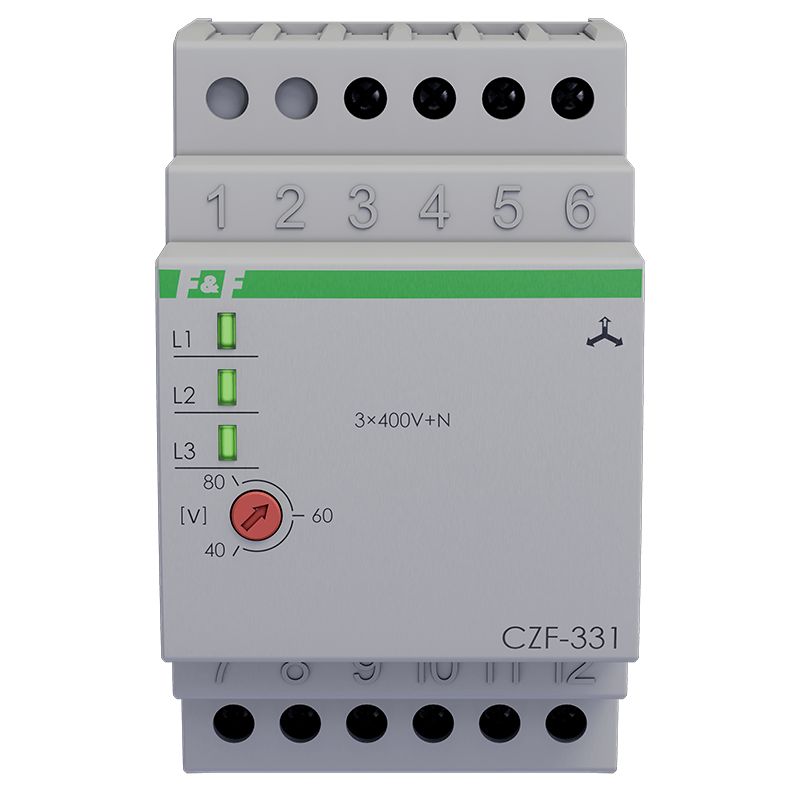

Czujnik zaniku fazy CZF-331

Czujnik zaniku fazy CZF-331

CZF-331, 5908312593157

Opis produktu

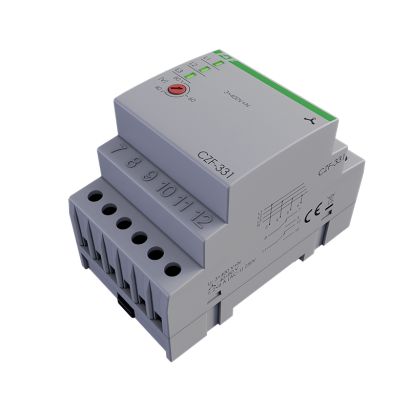

Z dwoma separowanymi stykami.
2 x NO/NC.

Czujnik zaniku fazy CZF-331 przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.




Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.


UWAGA!
Zastosowanie dwóch styków przełącznych przekaźnika pozwala na podłączenie dodatkowego urządzenia lub układu kontrolowanego oraz układu sygnalizacji wizualnej lub dźwiękowej informującego o zadziałaniu przekaźnika, tj. wyłączeniu silnika.


Napięcie zasilania3 × 400 V + N
Współpraca z agregatami prądotwórczymiNIE
Kontrola zaniku / asymetrii fazTAK
Kontrola kolejności fazNIE
Kontrola styków stycznikaNIE
Element wykonawczy2 × przekaźnik
Maksymalny prąd obciążenia2 × 8 A
Konfiguracja styków2 × NO/NC
Separacja stykuTAK
Asymetria napięciowa zadziałania40÷80 V
Histereza napięciowa5 V
Opóźnienie wyłączenia4 s
Kontrola zasilania3 × LED zielona
Przyłączezaciski śrubowe 4,0 mm²
Moment dokręcający0,5 Nm
Pobór mocy1,2 W
Temperatura pracy-25÷40°C
Wymiary3 moduły (52,5 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
TrueRMSNIE
