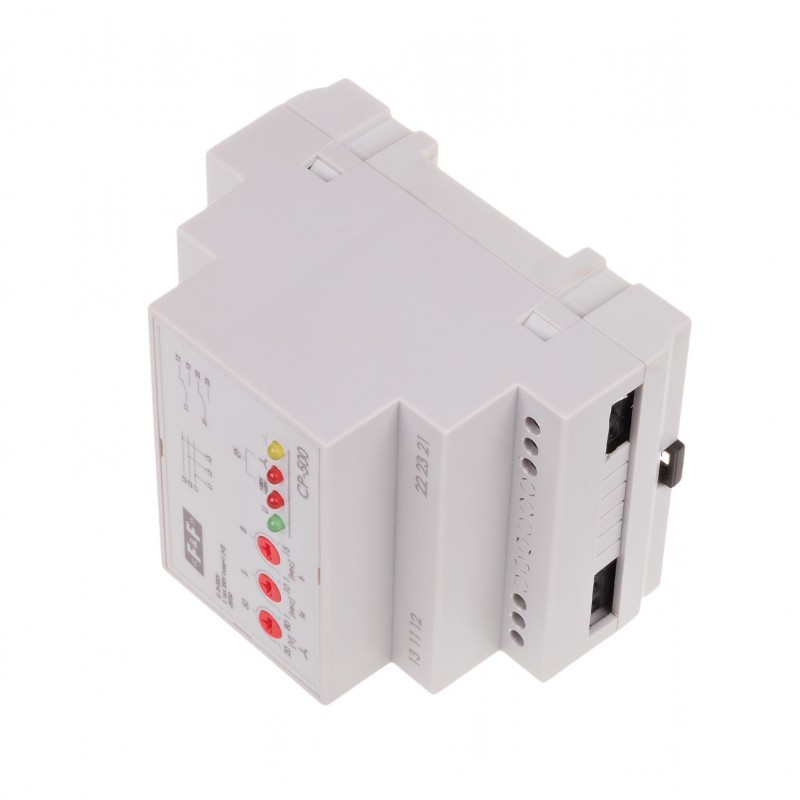

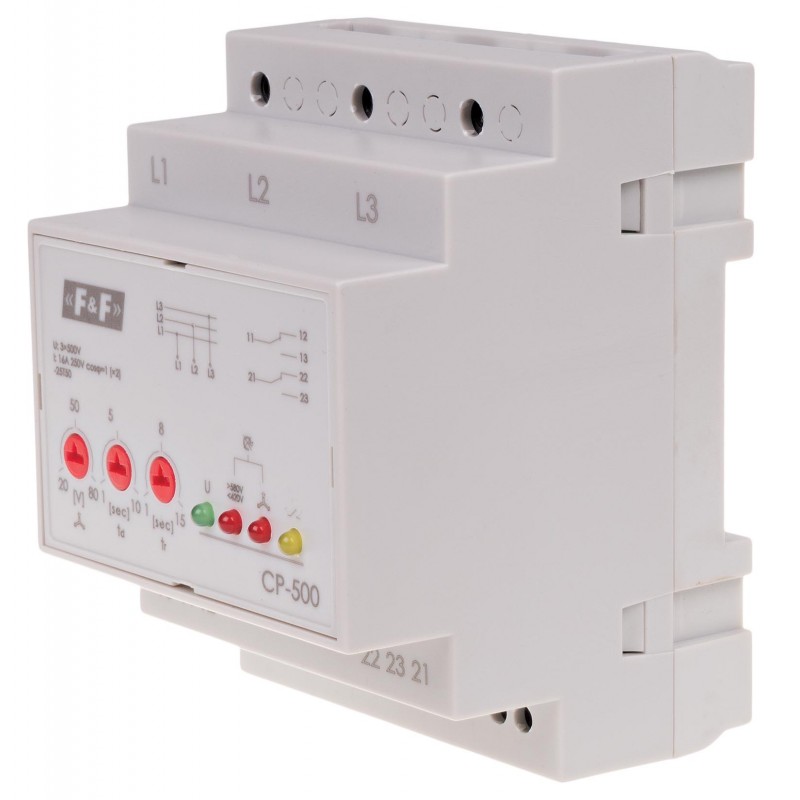

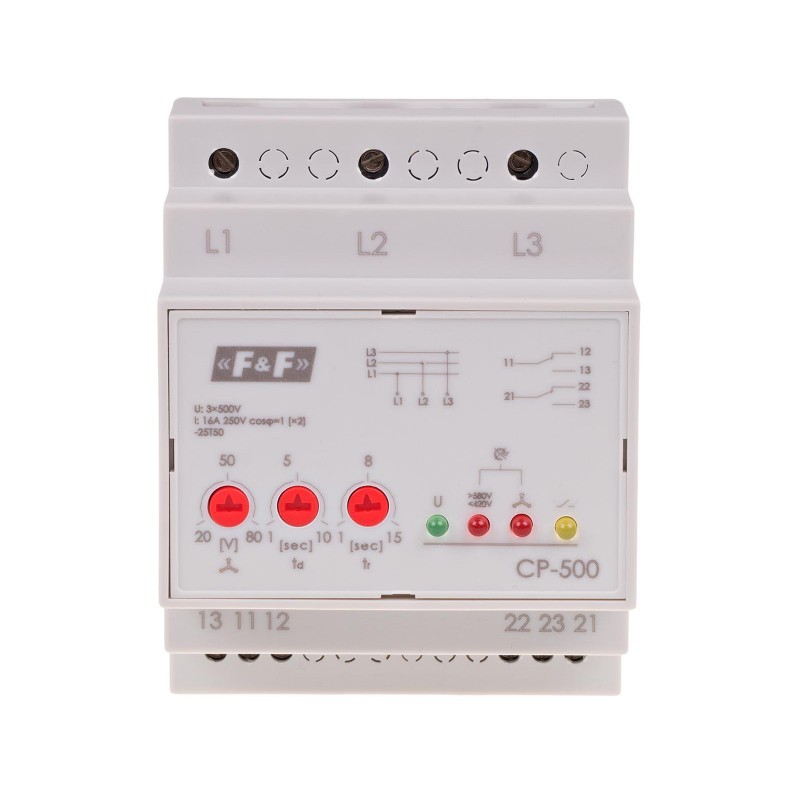

Przekaźnik napięciowy CP-500
Przekaźnik napięciowy CP-500
CP-500, 5908312595779
Opis produktu
3×500 V. Bez przewodu neutralnego.Czujnik CP-500 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×500 V w przypadkach zaniku napięcia w co najmniej jednej fazie, symetrycznego spadku napięć w trzech fazach lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
Funkcje zabezpieczajÄ…ce
* przed zanikiem fazy
* przed spadkiem napięcia fazy poniżej 240 V
* przed zmianą kolejności faz
* przed asymetriÄ… faz
* przed symetrycznym wzrostem napięcia powyżej 580 V
* przed symetrycznym spadkiem napięcia poniżej 420 V
Działanie
Przy prawidłowych napięciach sieci styki zostają zamknięte. Wystąpienie jakiejkolwiek anomalii w czasie dłuższym niż ustawiony, powoduje zadziałanie zabezpieczenia - otwarcie styków czujnika. Zamknięcie styków nastąpi automatycznie z opóźnieniem czasowym, po powrocie prawidłowych parametrów sieci.
| Typ | trójfazowy |
| Napięcie zasilania | 3 × 500 V |
| Element wykonawczy | 2 × przekaźnik |
| Maksymalny prąd obciążenia | 2 × 8 A |
| Konfiguracja styków | 2 × NO/NC |
| Separacja styku | TAK |
| Asymetria napięciowa zadziałania | 40÷80 V |
| Kontrola zasilania | 4 × LED |
| Histereza napięciowa powrotu | 5 V |
| Progi napięciowe / czas działania - górny | 580 V / 0,5 s |
| Progi napięciowe / czas działania - dolny | 420 V / 5 s |
| Czas zadziałania przy asymetrii - regulowany | 1÷10 s |
| Czas powrotu regulowany | 1÷15 s |
| Przyłącze styków 1 i 2 | zaciski śrubowe 2,5 mm² |
| Przyłącze L1, L2, L3 | zaciski śrubowe 4,0 mm² |
| Moment dokręcający | 0,5 Nm |
| Pobór mocy | 0,7 W |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 4 moduły (70 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
