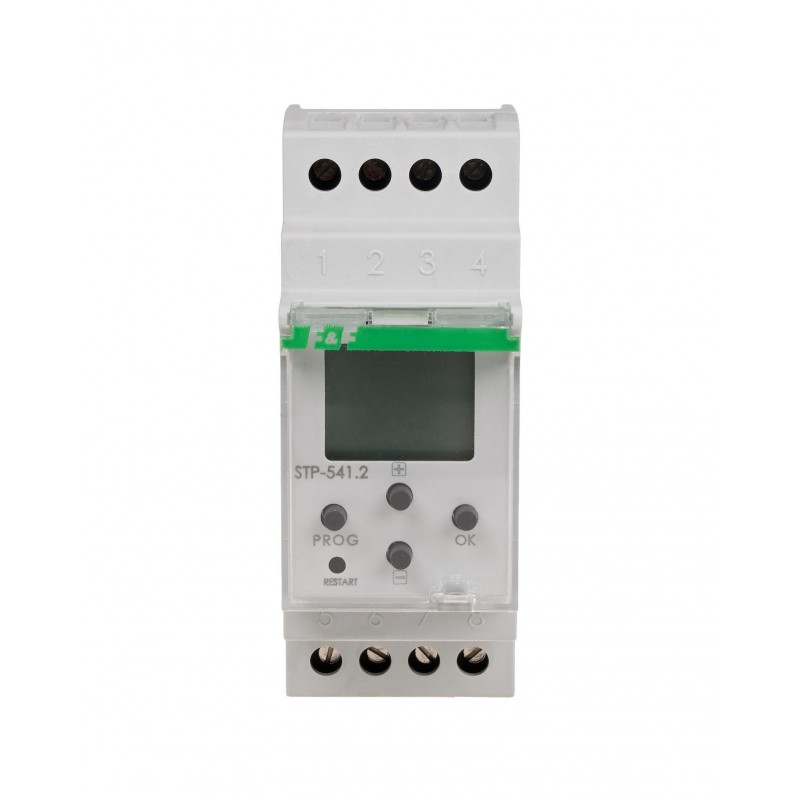

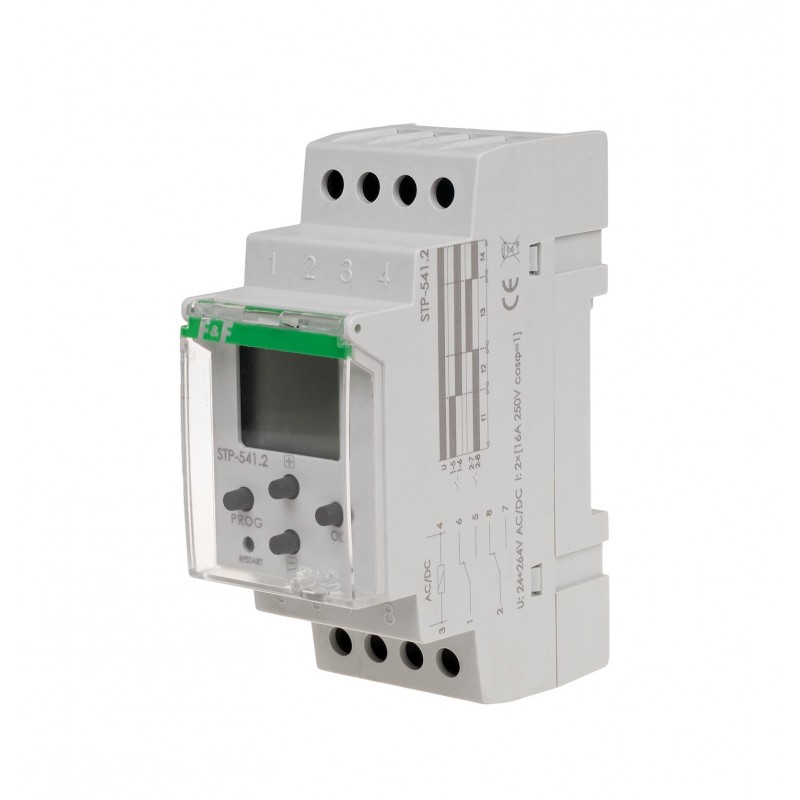

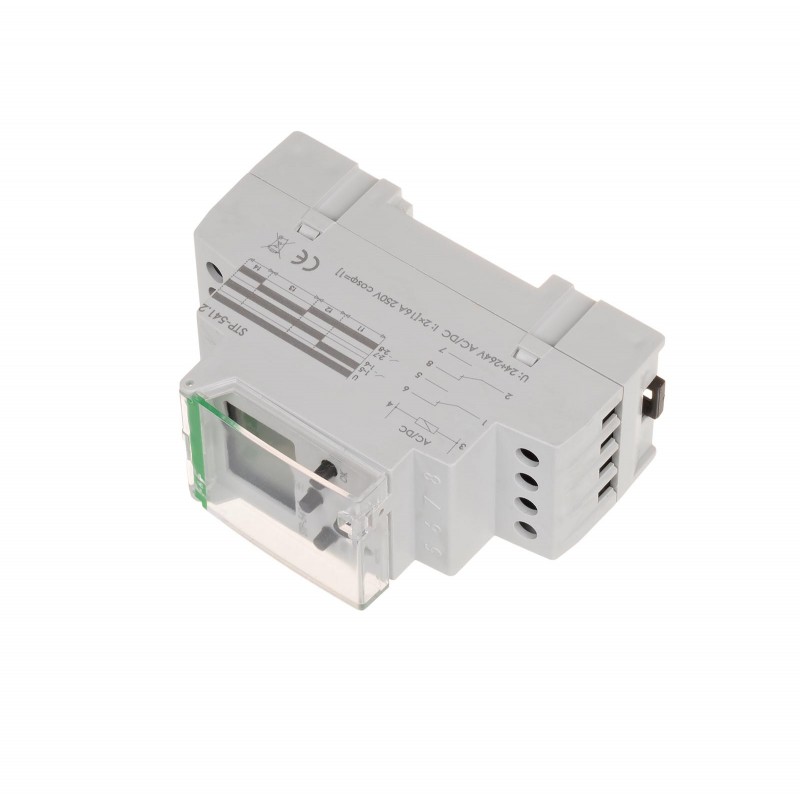

Sterownik czasowy STP-541
Sterownik czasowy STP-541
STP-541, 5908312596141
Opis produktu
Sterownik czasowy typu "praca PRAWO-LEWO".Sterownik programowalny służy do sterowania procesami technologicznymi w układach automatyki przemysłowej, w których zachodzi potrzeba czasowego, cyklicznego, naprzemiennego załączania odbiorników z wymuszonymi, czasowymi przerwami między kolejnymi złączeniami.
Czasowy sterownik w układach automatyki przemysłowej-zasada działania
Sterownik czasowy realizuje pracę zgodnie z programem czterech czasów i liczbą cykli. Cykl to sekwencja czterech następujących po sobie załączeń styków. Po załączeniu zasilania sterownik automatycznie przechodzi do realizacji programu. Styk zostanie przełączony w poz. 1-5 na czas t1. Po czasie t1 styk powróci do położenia 1-6 na czas t2. Dopiero po czasie t2 drugi styk zostanie przełączony w poz. 2-7 na czas t3. Po czasie t3 styk przełączony w poz. 2-8 na czas t4. Po czasie t4 sterownik rozpocznie cykl programu od początku (od czasu t1). Cykl zostanie powtórzony zgodnie z zaprogramowaną liczbą powtórzeń lub nieskończenie, przy pracy w “pętli”. Zanik napięcia zasilania >1sek spowoduje zatrzymanie realizacji programu sterownika. Po ponownym załączeniu zasilania sterownik czasowy STP-541 zacznie realizować program od początku łącznie z zaprogramowaną liczbą powtórzeń cykli.
| Napięcie zasilania | 24÷264 V AC/DC |
| Element wykonawczy | 2 x przekaźnik |
| Maksymalny prąd obciążenia | 2 × 16 A |
| Konfiguracja styków | 2 × NO/NC |
| Separacja styku | TAK |
| Dokładność nastawy czasu programu | 1 s |
| Nastawy czasowe t1, t2, t3, t4 | 1sek÷99h59min59sek |
| Liczba powtórzeń cyklu | 1÷999999 lub nieskończenie w pętli |
| Przyłącze | zaciski śrubowe 4,0 mm² |
| Moment dokręcający | 0,5 Nm |
| Pobór mocy | 1,5 W |
| Temperatura pracy | -20÷50°C |
| Wymiary | 2 moduły (35 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
STP-541 instrukcja obsługi (206.78k)
STP-541 schemat CAD dxf (392.93k)
