Sterownik czasowy PCG-417 DUO

Sterownik czasowy PCG-417 DUO

PCG-417DUO, 5908312595502

Opis produktu

Przełącznik "gwiazda"-"trójkąt".

Sterownik czasowy PCG-417 DUO do sterowania stycznikowym układem przełączeniowym "gwiazda"-„trójkąt”.

Działanie
Sterownik czasowy PCG-417 DUO posiada specjalny układ dwóch przekaźników elektromagnetycznych. Eliminuje to ryzyko załączenia dwóch styczników jednocześnie. Każdy z przekaźników steruje odpowiednim stycznikiem. W chwili przełączenia z układu "gwiazda" na "trójkąt", pierwszy rozłącza stycznik „gwiazdy”, następuje wymuszona przerwa czasowa, a następnie drugi przekaźnik załącza stycznik „trójkąta”. Po załączeniu zasilania styk "gwiazdy" zostanie przełączony w pozycję 7-9 na ustawiony czas rozruchu t1. Styk „trójkąta” pozostaje w pozycji 10-11. Po upływie czasu rozruchu t1 styk "gwiazdy" zostanie przełączony w pozycję 7-8 (styk „trójkąta” nadal pozostaje w pozycji 10-11) i nastąpi przerwa przełączenia o ustawionym czasie t2. Po upływie czasu t2 styk „trójkąta” zostanie przełączony w pozycję 10-12 i pozostaje w tym stanie do momentu odłączenia napięcia zasilającego (styk "gwiazdy" pozostaje w pozycji 7-8).





Nastawa czasu rozruchu i czasu opóżnienia przełączenia
Pokrętłem wyboru zakresu czasowego T↔ ustawiamy wybrany zakres czasowy (dla opcji opóźnienia przełączenia t2=75msek z lewej strony skali, a dla opcji opóźnienia przełączenia t2=100msek z prawej strony skali). Pokrętłem T× ustawiamy wartość na skali od 1 do 10. Iloczyn tych wartości jest równy czasowi rozruchu t1 (np. t1=1s×7=7sek).




Napięcie zasilania 230 V AC / 24 V AC/DC
Element wykonawczy 2 x przekaźnik
Maksymalny prąd obciążenia 2 × 8 A
Konfiguracja styków 2 × NO
Separacja styku TAK
Czas przełączania 75 msek / 150 msek
Sygnalizacja zasilania LED zielona
Sygnalizacja zadziałania LED czerwona
Czas rozruchu GWIAZDA 1÷1000 sek
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,8 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20

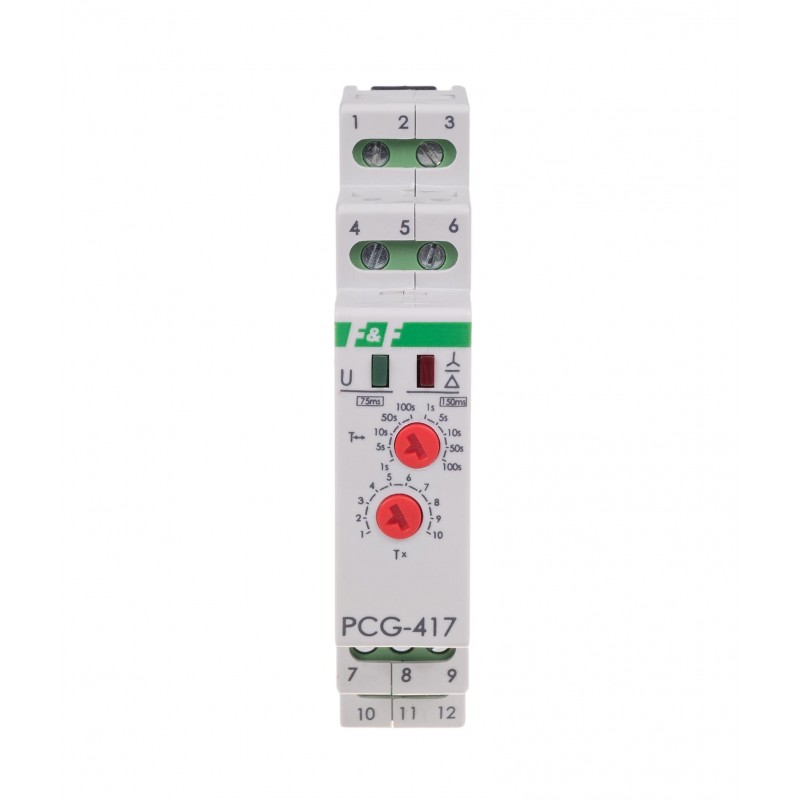

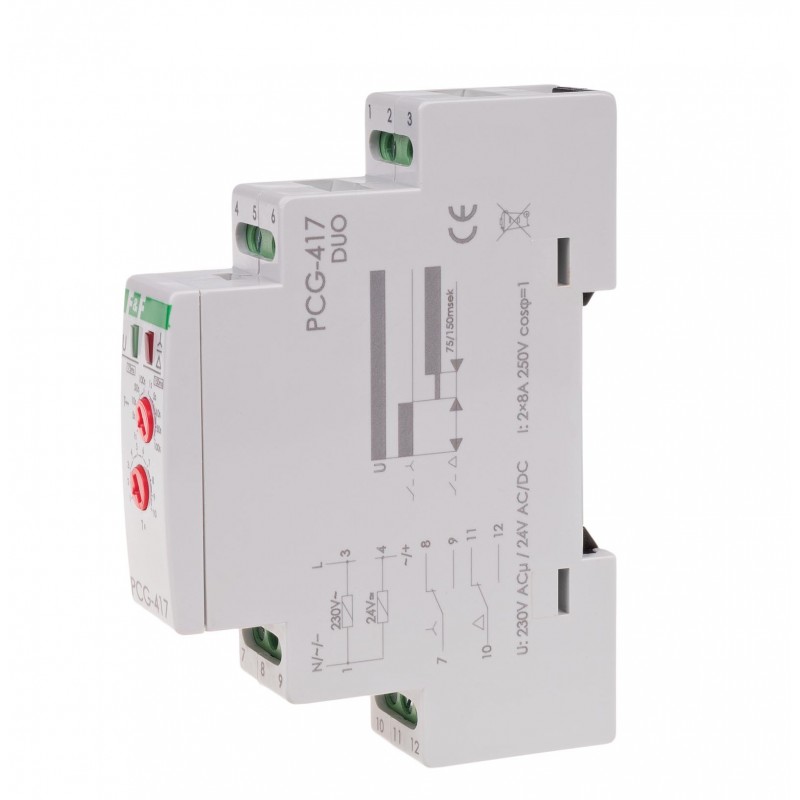

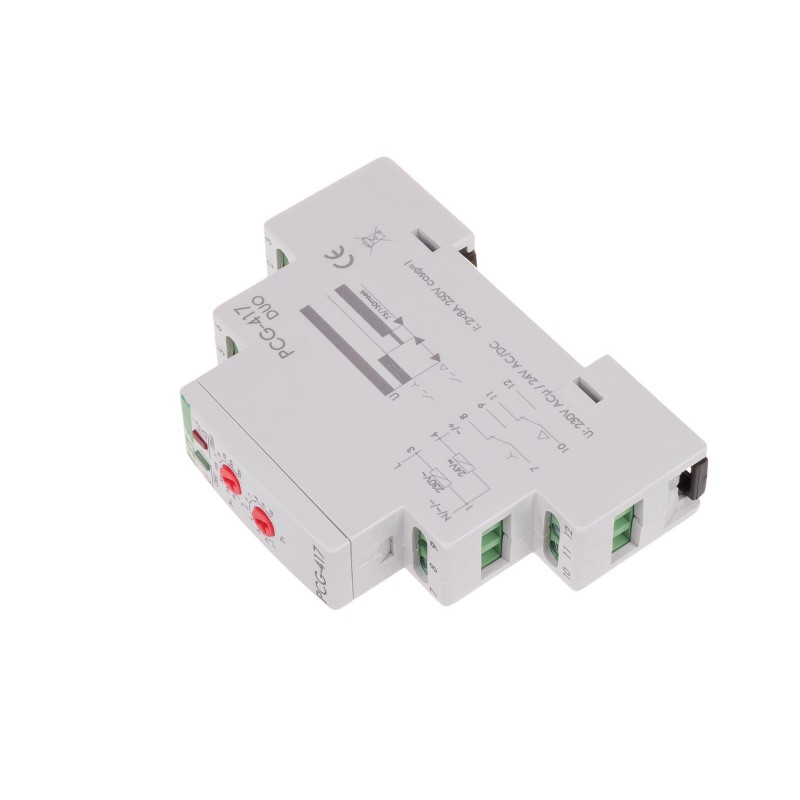

Sterownik czasowy PCG-417 DUO
Sterownik czasowy PCG-417 DUO schemat podłączenia

Sterownik czasowy PCG-417 DUO układ podąłczenia
